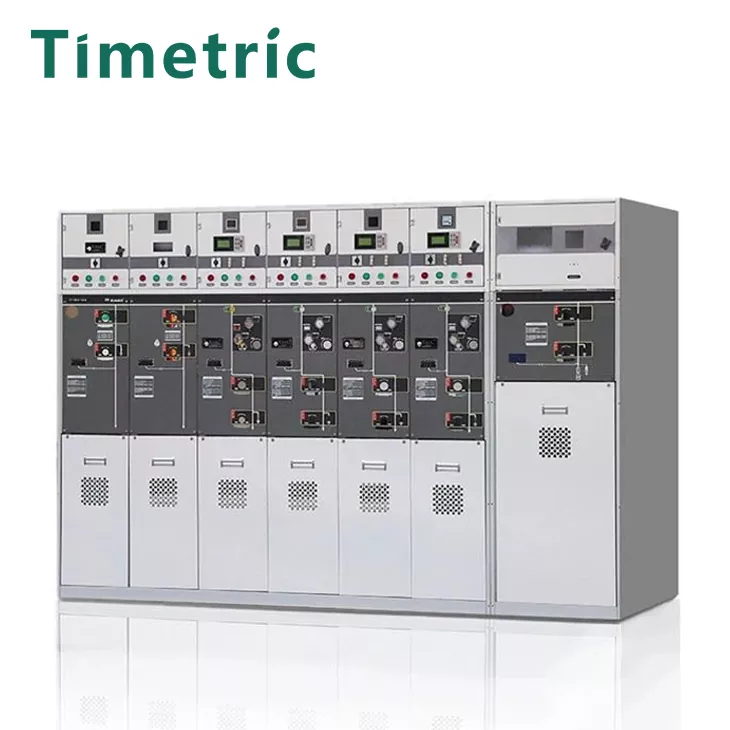

XGN -12 (Z) T630-20 Series 10kV Gränsbrytare Switchgear

1. Timetric XGN -12 (Z) T630-20 Series 10kV Gränsbrytare Breaker SwitchGear II och III Ring Huvudenhet är en ny generation av ringhuvudenhet med svavelhexafluoridbelastningsomkopplare som huvudomkopplare. Den antar luftisolering, kompakt och enkel struktur, flexibel drift, enkel installation och har flera låsande funktioner. Det kan användas i stor utsträckning i distributionsnätverkssystemet med elektrisk mekanism, PT, CT, UPS, RTU, etc. Med modern sensorteknik och skyddsrelä kan det fullt ut tillgodose marknadens förändrade behov med dess avancerade tekniska prestanda och lätta och flexibla monteringsschema.

Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Begränsningsbrytare Switch -omkopplare, BASIC SWITCH -enheter inkluderar lastbrytare, kombination av elektriskt skåp, brytningsskåp. Lastomkopplare är utrustat med kombinerad belastningsomkopplare med tre positioner; Kombination av elektriskt skåp är utrustat med laddningsfusbattkombination elektriskt skåp; Circuit Breaker-skåpet är utrustat med speciell XGN-12/T630-20 Vakuumbrytare och tre-positionskoppling; Multifunktionellt enhetsskåp är en kombination av ovanstående funktionella enheter.

Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Begränsningsbrytare Byte avkopplar består av funktionella fack såsom inflationsenhet, mekanismrum, kabelrum, tryckavlastningskanalrum, instrumentrum, etc., bland vilket inflationsenheten är kärnkomponenten.

Tre-positionsbelastningsomkopplaren har tre positioner: "Stängning", "öppning" och "jordning". De tre positionerna är sammankopplade med varandra. Enligt funktionen kan den sönderdelas till lastomkopplare och jordningsomkopplare och dela en roterande axel. En belastningsomkopplare med tre positioner är utrustad med en tre-positions driftsmekanism. Funktionssidan för lastomkopplaren kan manövreras genom elektrisk eller manuell fjäderenergi, och fjädern kan öppnas och stängas snabbt efter att ha passerat mitten; Jordningsomkopplarens funktion är manuellt manövrerad och fjädern kan öppnas och stängas snabbt efter att ha passerat mitten.

Huvudkretsen för Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Begränsningsbrytare Switchgear (varje omkopplare, internt anslutningsstång, utsidan av säkringsröret, etc.) är innesluten i en förseglad låda fylld med SF6 -gas.

När ett internt bågfel uppstår på grund av onormala arbetsförhållanden eller felaktigt, släpps den genererade högtrycksgas genom kanalen som bildas av förstörelsen av den sprängande skivan.

Skåpen bildar en effektiv primär anslutning genom moderkopplaren, som är helt isolerad och helt tätad.

Inlopps- och utloppsledningarna, PT och Lightning Arrester bildar en effektiv anslutning genom kabeltillbehör, som är helt isolerade och helt förseglade.

CT antar kabeltypen för att säkerställa full isolering och full tätning.

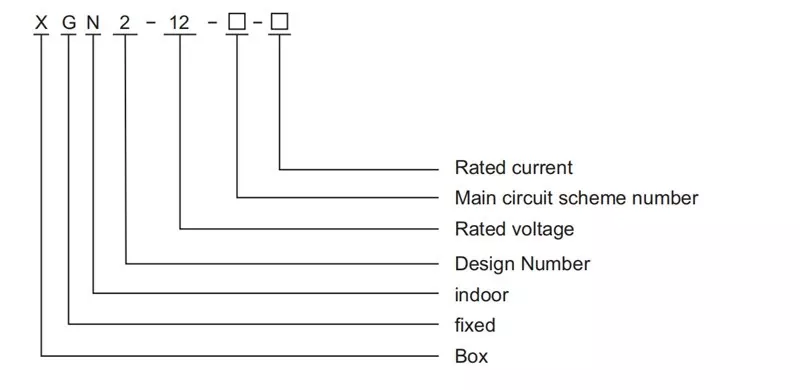

Modellbeskrivning

Huvudtekniska parametrar

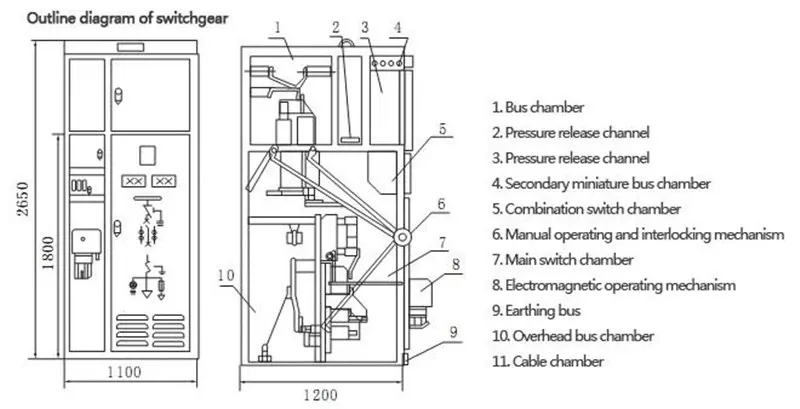

Struktur och monteringsdimensioner

Arbetsmiljö ：

Timetric ElectricXGN -12 (Z) / T630-20 Series 10kV Gränsbrytare Switch -användningsmiljö ：

◆ Omgivande lufttemperatur: Övre gräns + 40 ℃, nedre gräns -40 ℃

◆ Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet är inte mer än 95%; Månatligt genomsnitt är inte mer än 90%.

◆ Vattenånga Tryck: Dagligt medelvärde är inte mer än 2,2 kPa; Månatligt genomsnitt är inte mer än 1,8 kPa;

◆ Höjden är inte mer än 2000m.

◆ Den omgivande luften är inte uppenbarligen förorenad av damm, rök, frätande och brandfarliga gaser, ånga eller salt dimma.

◆ Amplituden för elektromagnetisk interferens inducerad i det sekundära systemet överstiger inte 1,6 kV.6. Det finns ingen brand, explosionsrisk, allvarlig förorening, kemisk korrosion och allvarlig vibration.

7. Särskilda arbetsförhållanden, när de används under de normala miljöförhållandena som överstiger de angivna förhållandena, ska förhandlas av användaren och tillverkaren.

Fördelar och funktioner i Switchgear

Timetric Electric Timetric ElectricXGN -12 (Z) / T630-20 Series 10kV Begränsningsbrytare SwitchGearInclude Följande aspekter:

1. Modulär design, lätt att expandera.

2. Lasersvetsning av rostfritt stålplåtsvetsning.

3. Plug-in Solid Isolated Busbar Coupler används mellan skåp, och SF6-gasdrift är inte involverat när omkopplarskåpet utvidgas.

4. Inre kon eller yttre konkabel plug-in, enkel och snabb installation.

5. Alla elektroder i gasfyllningsenheten är bågelektroder.

6. Gastäthetsrelä onlineövervakning.

7. Den har en pålitlig tryckutgivningsanordning och släppkanal.

8. Enkelskåp eller Common Box Unit Combination Cabinet kan tillhandahållas.

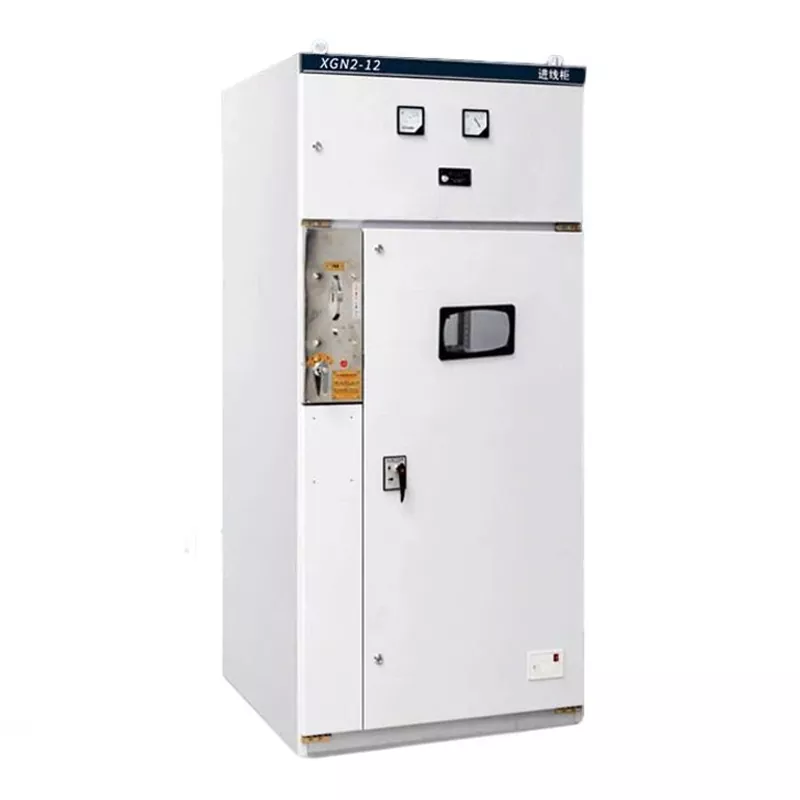

Produktens verkliga skott

Vanliga frågor

Kan ditt företag anpassa produkter enligt mina krav?

Ja, vi kan anpassa produkter enligt kundkraven. Generellt sett behöver kunderna bara tillhandahålla: kretslayout, spänning, ström, etc.

Vad är din snabbaste leveranstid?

Normalt accepterar vi kundförfrågningar. När Switch Cabinet Technical Parameters är anslutna tar det 1-2 dagar att utfärda en prislista och kommunicera med kunder om produktions- och leveranstiden baserat på den faktiska situationen.

Hur är din service efter försäljning?

Vi stöder 1 års garanti. Det normala citatet inkluderar inte tjänst på plats efter försäljning. Gratis online -kommunikation och vägledning finns tillgängliga.
