SF6 Gasisolerad ring Huvudenhet

SF6 Gasisolerad ring Huvudenhet: SF6 -gas används som bågsläckning och isoleringsmedium; Switch -skåpet är en helt förseglad, helt isolerad struktur; Försäljning, switch och levande delar är helt inneslutna i ett rostfritt stålhölje. Kaviteten är fylld med SF6 -gas, och skyddsnivån når IP67; Hela switchgear påverkas helt av yttre miljöförhållanden, och den normala driften av brytaren kan säkerställas även i extrema fall (såsom kortvarig vattenfördjupning), och produkten är fri från underhåll för livet. Switch-skåpet har en komplett "femsäker" låsningsenhet, som helt eliminerar personal- och utrustningsfel orsakade av felaktig mänsklig drift. Alla växelskåp har tillförlitliga och säkra tryckavlastningskanaler, vilket kan säkerställa den personliga säkerheten för operatörerna även i extrema fall. Switch -skåpet är uppdelat i två typer: fast enhetskombination och utbyggbar enhetskombination. Switch -skåpet kommer vanligtvis in och går ut framifrån och kan också realisera sidouttag eller sidoutvidgning enligt olika installationspositioner; Skåpet är litet i storlek och lätt att installera, vilket kan vara lämpligt för användning på platser med liten utrymme och hård miljö; Switch -skåpet kan utrustas med elektriska, fjärrkontroll- och övervakningsanordningar beroende på användarnas olika behov.

GB/T3804 3,6 kV ~ 40,5 kV högspänningsströmbrytare

GB/T1984 Högspänning AC -brytare

GB/T16926 Högspänning AC Load Switch-Combination Device

GB/T1985 Högspänning AC -kopplings- och jordningsomkopplare

GB/T3906 3,6 kV ~ 40,5 kV AC-metallkyld switchgear och kontrollutrustning

GB/T11022 Vanliga tekniska krav för högspänningsomkopplare och kontrollutrustningsstandarder

GB/T4208 KLUTSKONTROLLERING (IP -kod) (IP -kod)

DL/T404 3,6 kV ~ 40,5 kV AC-metallkyldade switchgear och kontrollutrustning

GB/T311.1 Isoleringskoordination Del 1: Definition, principer och planering

12kv Ring Network Cabinet (Box) Standardiserad design- och anpassningsplan (2022 version)

Huvudtekniska parametrar

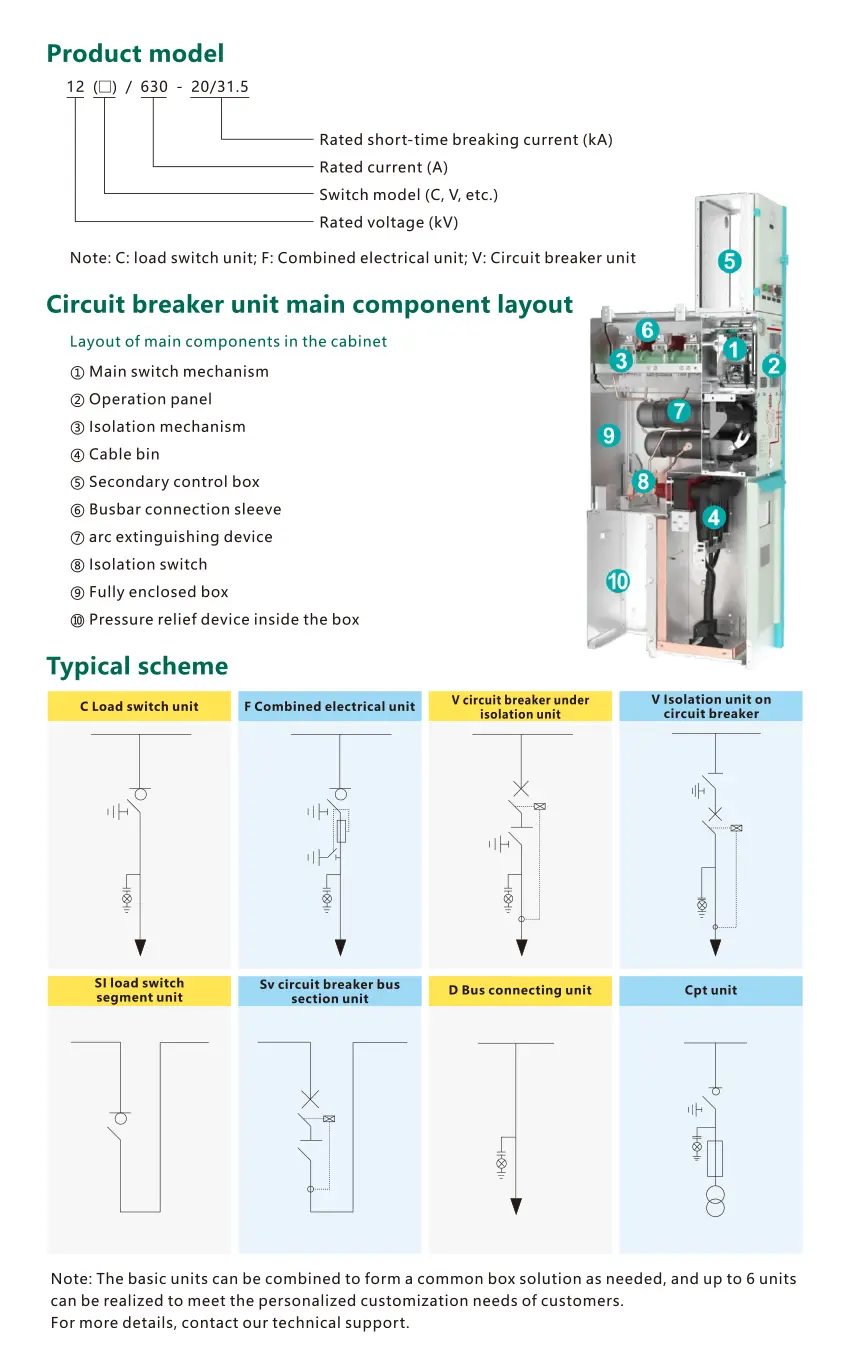

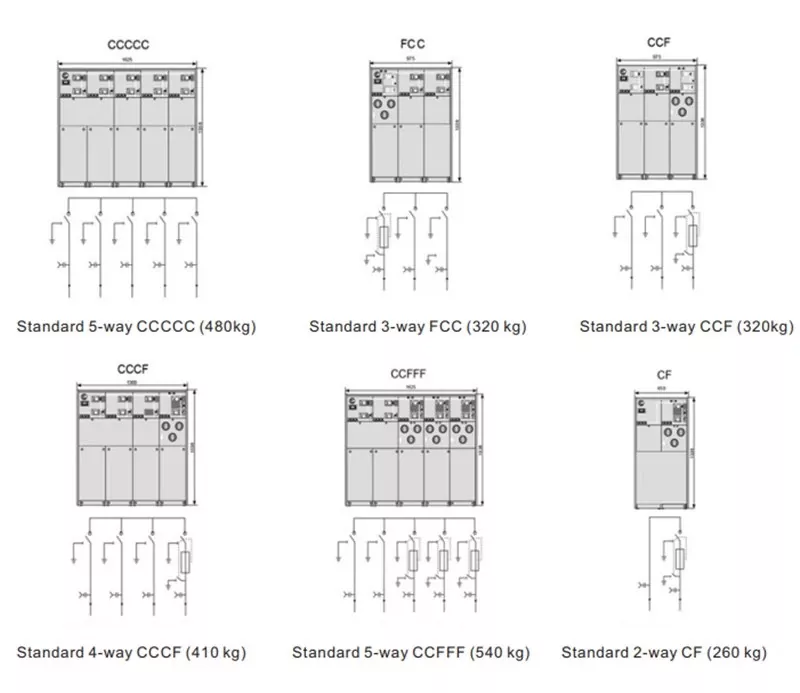

Struktur och monteringsdimensioner

Arbetsmiljö ：

Timetric ElectricsF6 Gasisolerad ring Huvudenhet Användningsmiljö ：

1.AMBIENT TEMPERATUR: -40 ° C ~+45ºC;

2. Relativ luftfuktighet: Dagligen medelvärde inte över 95%, månatligt medelvärde inte över 90%;

3.Titude: inte överstiga 4000 m;

4. Installationsplatsen ska vara fri från eld, explosiv fara, allvarlig förorening, kemisk korrosion eller allvarlig vibration.

Fördelar och funktioner i Switchgear

Timetric ElectricsF6 Gasisolerad ring Huvudenhet inkluderar följande aspekter:

1. Säker och pålitlig: Det uppblåsbara skåpet använder SF6-gas av hög kvalitet, som har stark negativ laddning och utmärkt isoleringsprestanda. I ett enhetligt elektriskt fält är isoleringsstyrkan cirka 2 till 3 gånger luften, och den är giftfri och luktfri. Det är också icke-brandfarligt, har utmärkta bågsläckningsprestanda och kylprestanda, så lastomkopplaren kan snabbt och pålitligt släcka bågen efter att ha avbrutit strömmen.

2. Liten storlek. Användningen av SF6 -gas med utmärkt isoleringsprestanda gör det uppblåsbara skåpet mindre, lättare och mer kompakt på förutsättningen för prestanda, säkerhet och tillförlitlighet, vilket i hög grad sparar utrymme för användare.

3. Avancerad och flexibel. Det uppblåsbara skåpet antar internationellt avancerade designkoncept och produktionstestmetoder, vilket gör hela serien av produkter enkla i strukturen, flexibel i drift och pålitlig vid låsning. Dessutom använder den avancerad avkänningsteknik och de senaste mikrodatorskyddsanordningarna. En mängd tekniska lösningar kan tillhandahållas för att tillgodose olika användarbehov.

4. Helt modulär design, helt sluten struktur och omfattande expansion. Det uppblåsbara skåpet är en ny generation av kompakt modulära switchgear. Gasboxen är svetsad från högkvalitativa 3mm rostfritt stålplattor, och alla högspännings levande delar (såsom vakuumomkopplare, lastomkopplare och samlingssbarer) är förseglade i en låda fylld med SF6-gas. Hela serien av produkter har en modulär struktur, såsom enhetstyp och universell boxtyp. Varje modul har sin egen funktion och ett separat metallskal, som kan utökas när som helst.

5. Adaptbarhet för all väder. Det gasfyllda skåpet antar en stängd struktur, och det primära ledande systemet är helt oberoende av arbetsmiljön med SF6 som medium och påverkas inte av den yttre miljön (som: kondens, förorening, saltspray, små djur och kemikalier, etc.). Det är verkligen underhållsfri, lämpligt för olika hårda platser och har stark förmåga att immerera. Luftlådan och säkringsboxen har nått skyddsnivån på IP67. Ge våra användare ett pålitligt strömförsörjningssystem och ekonomiska driftskostnader och underhållskostnader.

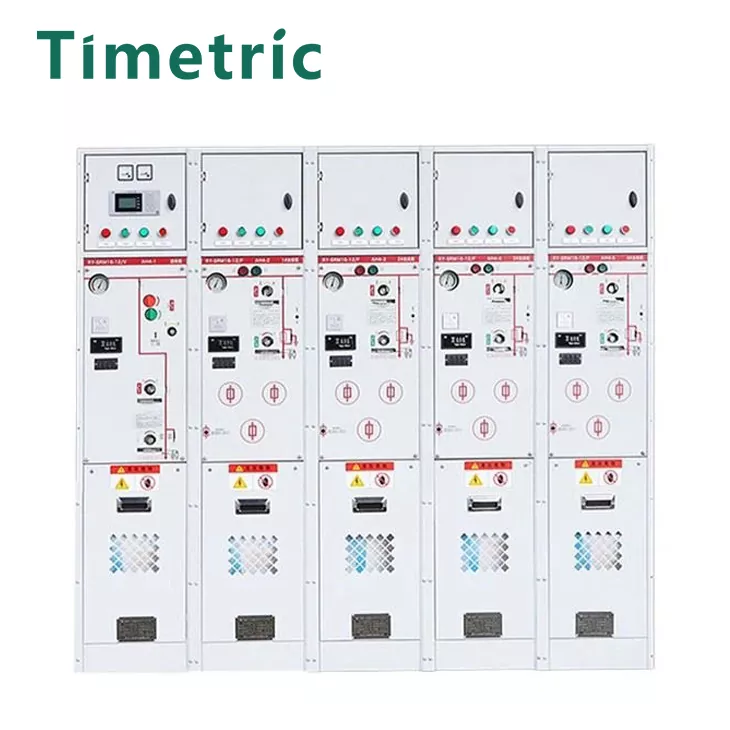

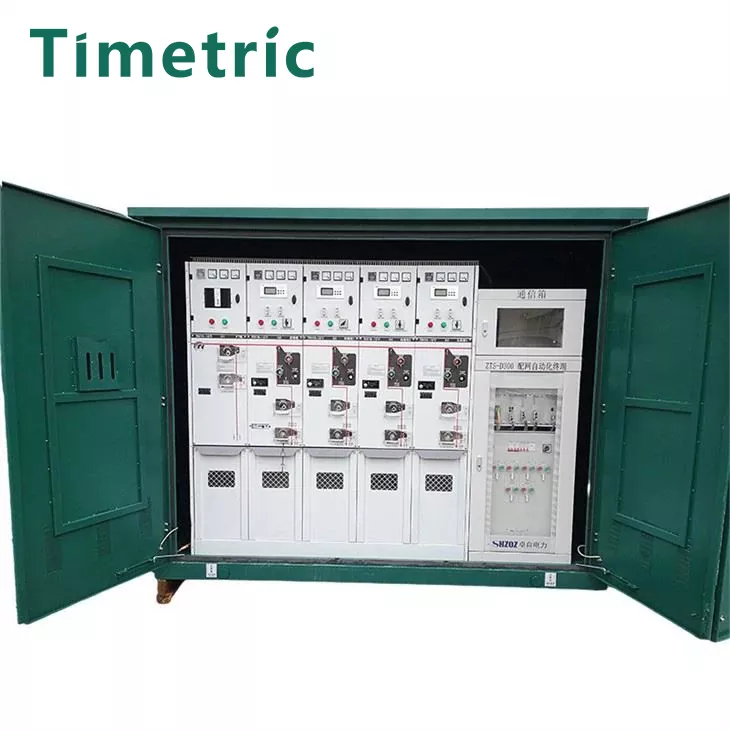

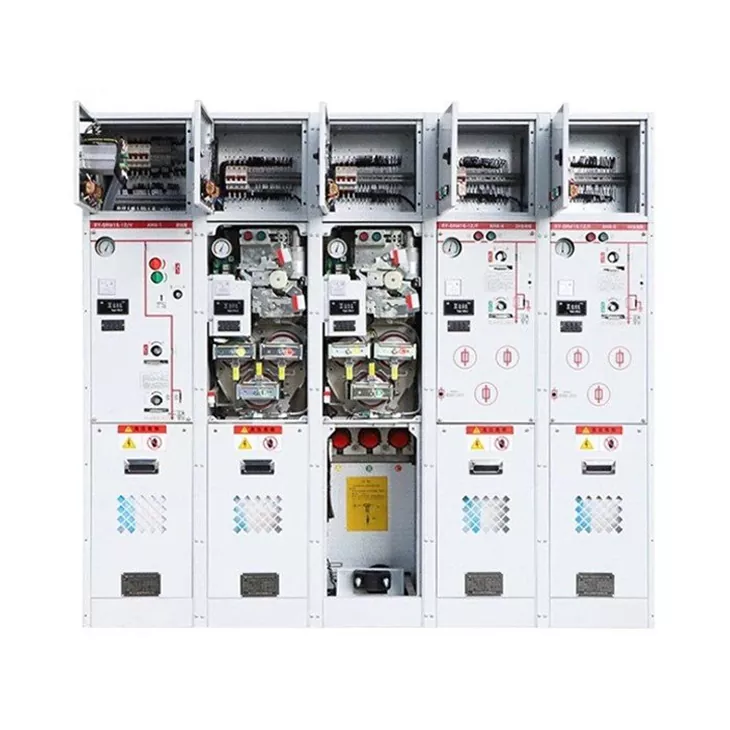

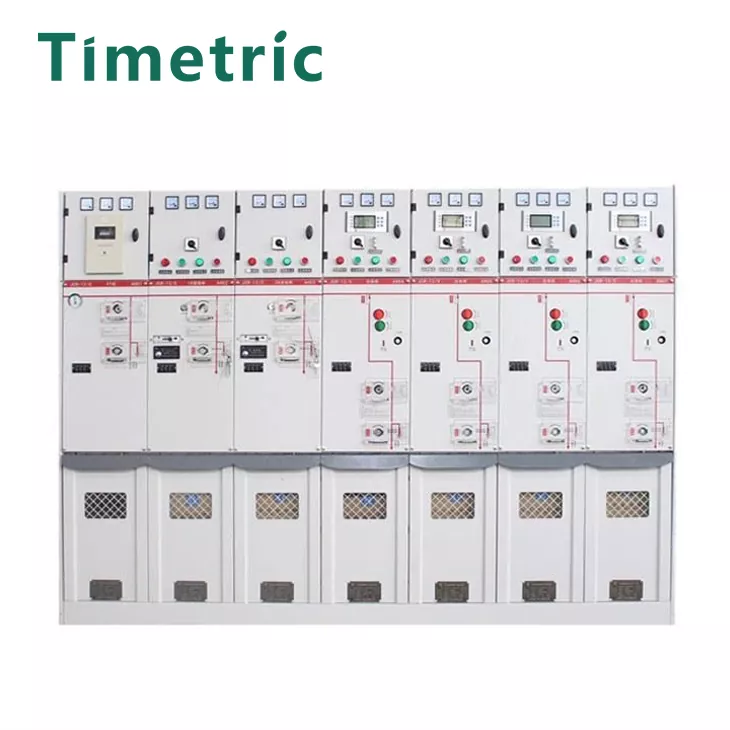

Produktens verkliga skott

Vanliga frågor

Kan ditt företag anpassa produkter enligt mina krav?

Ja, vi kan anpassa produkter enligt kundkraven. Generellt sett behöver kunderna bara tillhandahålla: kretslayout, spänning, ström, etc.

Vad är din snabbaste leveranstid?

Normalt accepterar vi kundförfrågningar. När Switch Cabinet Technical Parameters är anslutna tar det 1-2 dagar att utfärda en prislista och kommunicera med kunder om produktions- och leveranstiden baserat på den faktiska situationen.

Hur är din service efter försäljning?

Vi stöder 1 års garanti. DeNormalt citat inkluderar inte tjänst på plats efter försäljning. Gratis online -kommunikation och vägledning finns tillgängliga.
