Sf6 Gasströmbrytare

Artikel:Sf6 Gasströmbrytare
Utmärkt ljusbågssläckningsprestanda: SF6-gas är mycket effektivt för att släcka elektriska ljusbågar.
Enkel struktur och kompakt storlek: Designen är enkel och utrymmeseffektiv.
Bra öppningsprestanda: Ger tillförlitlig och balanserad drift under växling.
Förseglad kretsbrytare: Fungerar med minimalt ljud tack vare sin förseglade design.
Låg inspektions- och underhållsbelastning: Kräver mindre frekvent och enklare underhåll.

Skicka förfrågan

Produktbeskrivning

Artikel:Sf6 Gasströmbrytare

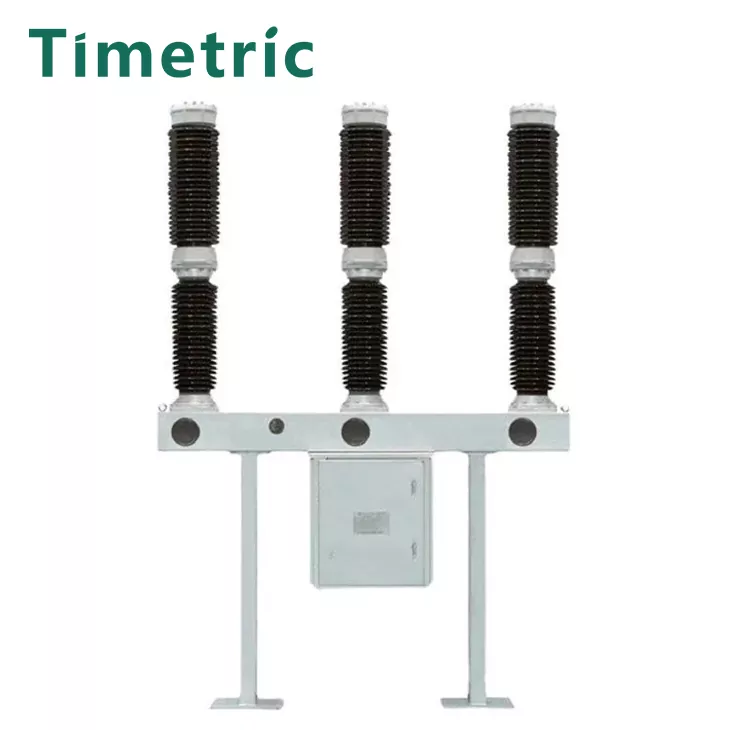

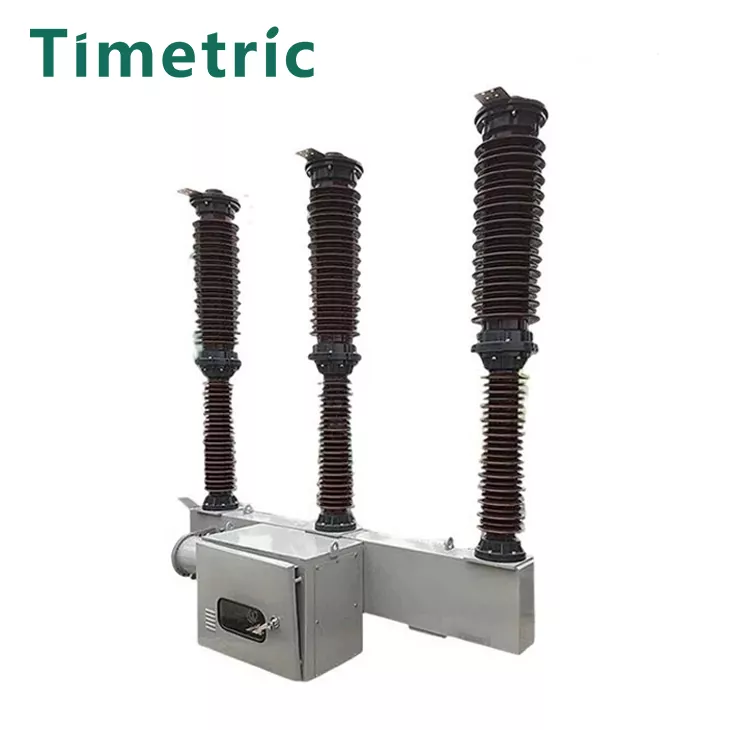

SF6-gasbrytaren är en trefas elektrisk högspänningsenhet designad för utomhusbruk med följande specifikationer:

● AC-frekvens: 50 Hz

● Märkspänning: 72,5 kV och lägre

● Märkström: Upp till 3150 A

Den används främst för att skydda kraftöverförings- och transformationsledningar. Strömbrytaren består av tre stolpar monterade på en ram och kan inte drivas med bara en pol.

Fördelar med SF6-gasbrytare:

1. Stark brytkapacitet: Avbryter effektivt höga strömmar.

2. Lång elektrisk livslängd: Designad för långvarig drift.

3. Hög isoleringsnivå: Ger utmärkt isolering för att förhindra elektriska fel.

4. Bra tätningsprestanda: Säkerställer tillförlitlighet och minimalt underhåll.

Huvudsakliga tekniska parametrar

Antal	Sf6 Gasbrytare Parameter	Enhet	Värde
1	Märkspänning	kV	72.5
2	Märkström	A	2500/3150
3	Nominell kortslutningsbrytström	kA	31,5/40
4	Märkkortslutningsström (toppvärde)	kA	80
5	Bedömd korttidsmotståndsström	kA	31,5/40
6	Märkbar kortslutningstid	S	4
7	Nominell toppmotståndsström (topp)	kA	80
8	Nära zon felbrytström	kA	31,5×75 %
9	Nominell brytström i otakt	kA	31,5×25 %
10	första koefficienten för öppen pol		1.5
11	Öppettid	S	≤0,03
12	Paustid	S	≤0,06
13	Stängningstid	S	≤0,15
14	mellantid	S	≥0,3
15	enad tid	S	0.06
16	Vikt av svavelhexafluoridgas laddad i strömbrytaren	kg	3.5
17	Strömbrytare bruttovikt	kg	1000
18	Mekaniskt liv	Andra klassens	3000

Struktur och monteringsmått

Arbetsmiljö:

● Temperaturområde: Designad för att fungera effektivt inom ett brett temperaturområde, vanligtvis från -25°C till +40°C, även om specifika modeller kan ha olika gränser.

● Fuktighet: Brytaren kan fungera i miljöer med hög luftfuktighet, men korrekt tätning säkerställer att fukt inte kommer in i gaskammaren.

● Höjd: Lämplig för platser på hög höjd, med prestandaspecifikationer justerade för minskat atmosfärstryck.

● Föroreningsnivå: Kan användas i miljöer med olika föroreningsnivåer; Det är dock viktigt att säkerställa adekvat isolering och underhåll för starkt förorenade områden.

Möjliga orsaker till fel i den elektriska kretsen

● Isolationsbrott: Försämring eller skada på isoleringsmaterial kan leda till kortslutning eller jordfel.

● Kontaminering av SF6-gas: Föroreningar eller fukt i SF6-gasen kan äventyra dess isoleringsegenskaper, vilket leder till fel.

● Mekaniskt fel: Slitage på mekaniska komponenter, såsom rörliga kontakter eller manövermekanismer, kan orsaka driftsproblem.

● Felaktigt underhåll: Brist på regelbunden inspektion och underhåll kan resultera i obemärkt slitage eller fel.

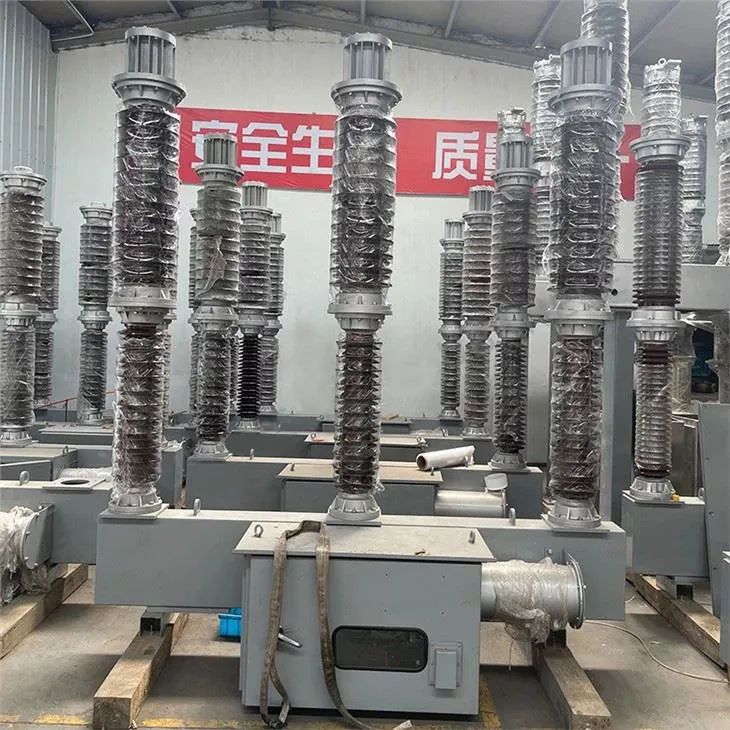

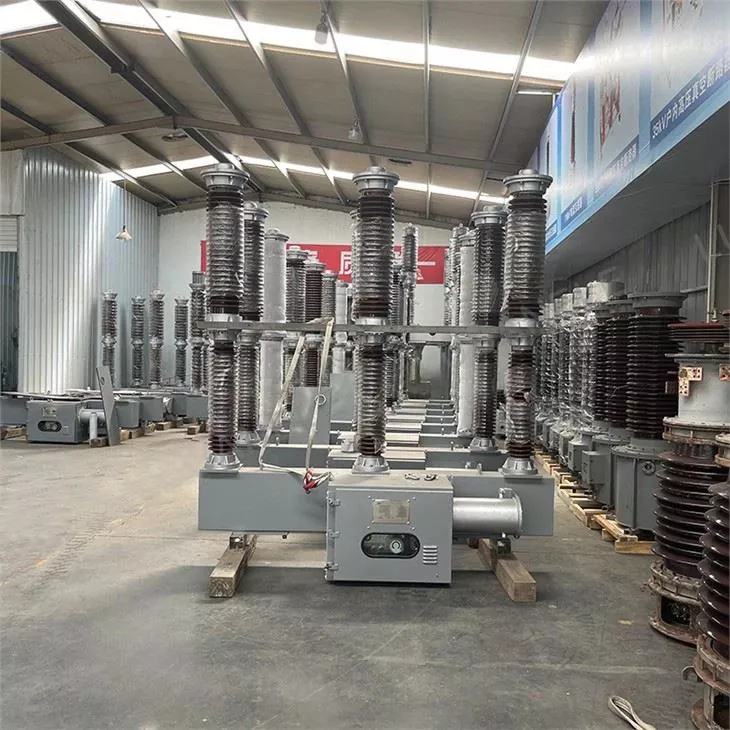

Produkt Real Shot

FAQ

A1: Vad är SF6-gas?
Q1:SF6 (svavelhexafluorid) är en elektronegativ gas som används som ett isolerande och ljusbågssläckande medium i högspänningsutrustning.

S2: Varför används SF6-gas i strömbrytare?
Q2: SF6-gas har utmärkta isoleringsegenskaper och hög brytförmåga, vilket gör den effektiv för att förhindra elektriska ljusbågar och upprätthålla säkerheten i högspänningstillämpningar.

A3:Vilka är de främsta fördelarna med SF6-gasbrytare?
Q3:Viktiga fördelar inkluderar stark brottkapacitet, lång elektrisk livslängd, höga isoleringsnivåer och bra tätningsprestanda, vilket leder till minskat underhållsbehov.

A4:Vilken är den typiska driftsmiljön för SF6-gasbrytare?

Q4:De är designade för att fungera under olika förhållanden, inklusive breda temperaturintervall, hög luftfuktighet och höga höjder, men kräver god ventilation och ordentlig tätning.
