Vad gör inomhusvakuumbrytare till det föredragna valet för mellanspänningssystem?

Inne i en mellanspänningsstation står en rad metallklädda ställverk vakt över flödet av elektrisk kraft. När ett fel uppstår – en kortslutning, en överbelastning, ett kabelfel – måste strömbrytaren agera beslutsamt och isolera den felaktiga delen innan skadan kan spridas. I decennier har valet av effektbrytarteknik varit föremål för debatt: olja, luft, SF6 eller vakuum. I dag har dock en klar vinnare dykt upp för mellanspänningstillämpningar inomhus. DeVakuumbrytare inomhushar blivit industristandarden, utvald av kraftverk, industrianläggningar och kommersiella byggnader för sin exceptionella prestanda, tillförlitlighet och säkerhet. Men vad är det med vakuumteknik som gör det så övertygande?

Vakuumbrytaren inomhus har sin dominans tack vare en enkel men djupgående princip: vakuumbrytaren. Genom att skapa ett nästan perfekt vakuum inuti brytarkammaren kan strömbrytaren släcka ljusbågen med anmärkningsvärd hastighet och effektivitet. Till skillnad från luft eller olja har ett vakuum inga gasmolekyler att jonisera, så en båge kan inte upprätthållas när kontakterna delar. Denna inneboende fördel översätts till snabbare avbrottstider, längre kontaktlivslängd och minimalt underhåll. Dessutom är vakuumbrytaren förseglad för livet, vilket skyddar kontakterna från miljön och säkerställer konsekvent prestanda under årtionden. Den här artikeln kommer att utforska de tekniska, driftsmässiga och ekonomiska faktorerna som gör vakuumbrytaren för inomhusbruk till det föredragna valet för mellanspänningssystem, jämföra den med alternativa teknologier och detaljera de specifika designfunktionerna som ger överlägsen prestanda.

Innehållsförteckning

• 1. Vad är en inomhusvakuumbrytare och hur fungerar den?
• 2. Varför är vakuum överlägset andra avbrottsmedier?
• 3. Vilka är de viktigaste tekniska specifikationerna för en högpresterande inomhusvakuumbrytare?
• 4. Hur förbättrar en vakuumbrytare inomhus systemets säkerhet och tillförlitlighet?
• 5. Vilka är fördelarna med underhåll och livscykelkostnader?
• 6. Hur väljer man rätt vakuumbrytare för inomhusbruk för din applikation?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är en inomhusvakuumbrytare och hur fungerar den?

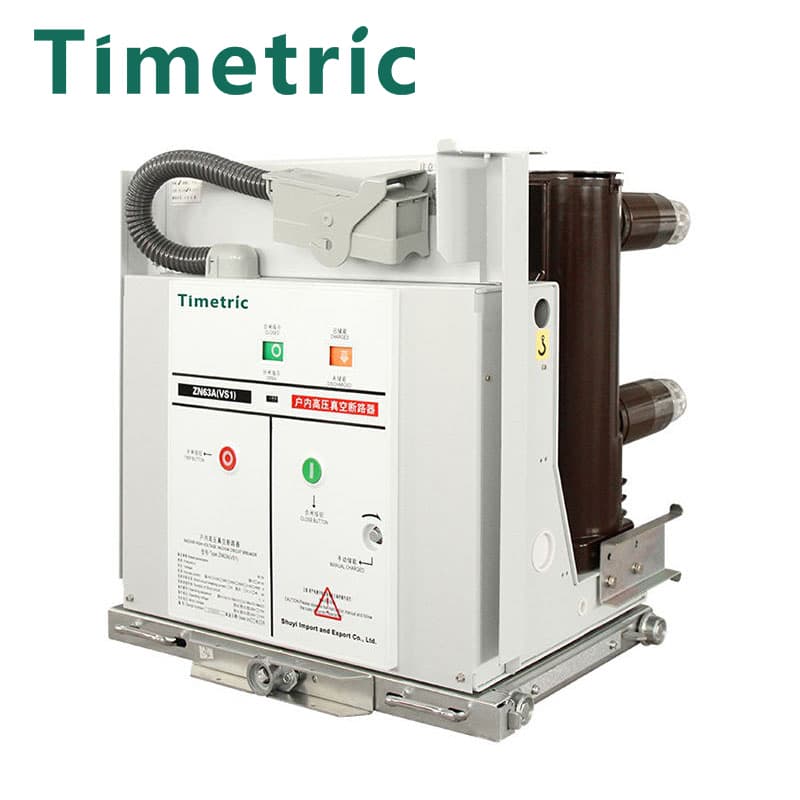

En inomhusvakuumbrytare är en typ av elektriskt ställverk speciellt utformat för drift i byggnader, transformatorstationer och andra inomhusmiljöer. Den används för att skydda mellanspänningskretsar (vanligtvis 3,6 kV till 40,5 kV) från överströmmar och kortslutningar. Kärnan i inomhusvakuumbrytaren är vakuumbrytaren, ett förseglat keramik- eller glaskuvert som innehåller ett par kontakter. En kontakt är fast och den andra är rörlig. Avbrytaren evakueras till ett mycket högt vakuum, typiskt i intervallet 10⁻⁵ till 10⁻⁷ Torr. När strömbrytaren är stängd pressas kontakterna ihop så att ström kan flyta. När ett fel upptäcks, separerar manövermekanismen snabbt kontakterna.

Som kontaktdel bildas en elektrisk ljusbåge mellan dem. Bågen finns dock endast i metallångan som förångas från kontaktytorna. Vakuummiljön har två nyckeleffekter. För det första är ljusbågen mycket kortlivad eftersom det inte finns någon gas som joniserar och upprätthåller den. För det andra släcks ljusbågen snabbt när metallångan kondenserar på avbrytarens kallare ytor. Bågen tvingas färdas längs en spiralbana på kontaktytorna, vilket hjälper till att fördela värmen och förhindra överdriven kontakterosion. Hela avbrottsprocessen sker på några millisekunder, där strömmen avbryts vid nästa naturliga nollgenomgång. Resultatet är ett rent, effektivt avbrott med minimal ljusbågsenergi och inga externa emissioner.

Konstruktionen av en inomhusvakuumbrytare inkluderar också en robust manövermekanism, vanligtvis en fjäder eller magnetiskt manöverdon som ger den nödvändiga kraften och hastigheten för att öppna och stänga kontakterna. Mekanismen är designad för hög tillförlitlighet, med en förväntad livslängd på 10 000 till 20 000 operationer. Vakuumbrytaren för inomhusbruk är monterad i en metallklädd ställverksenhet, som ger nödvändig isolering, skydd och kontrollfunktioner. Det övergripande systemet är designat för säkerhet, med förreglingar, isolering och jordningsfunktioner. PåWenzhou Shuyi Import and Export Co., Ltd., vår vakuumbrytare inomhus tillverkas med precision och testas för att säkerställa pålitlig prestanda under alla driftsförhållanden.

2. Varför är vakuum överlägset andra avbrottsmedier?

För att förstå varför vakuum är det föredragna avbrottsmediet för medelspänningsbrytare är det bra att jämföra det med alternativen: luft, olja och SF6. Var och en av dessa medier har använts i strömbrytare, men de har alla betydande nackdelar som gör dem mindre lämpliga för inomhustillämpningar med mellanspänning. Luft, till exempel, kräver ett stort gap och högtrycksluft för att släcka ljusbågen, vilket gör strömbrytaren skrymmande och bullriga. Olja är en brandrisk och kräver regelbundet underhåll för att ersätta förorenad olja. SF6 är en potent växthusgas och står inför ökande regulatoriska restriktioner.

Vakuum, däremot, erbjuder en unik kombination av fördelar som gör det till det perfekta valet. Den mest betydande fördelen är den extremt höga dielektriska styrkan hos ett vakuum. Ett vakuum på 10⁻⁵ Torr kan motstå en spänningsgradient på upp till 100 kV per millimeter, mycket högre än någon gas eller vätska. Detta gör att inomhusvakuumbrytaren kan vara mycket mindre och mer kompakt än en luft- eller oljebrytare med samma klassificering. Den kompakta storleken är en stor fördel för inomhusinstallationer där utrymmet är litet. Frånvaron av ett ljusbågsdämpande medium betyder också att inomhusvakuumbrytaren är miljövänlig, utan utsläpp eller avfallsprodukter.

En annan viktig fördel med vakuum är avbrottshastigheten. En vakuumbrytare kan släcka en ljusbåge på så lite som 10 millisekunder, snabbare än någon annan teknik. Denna hastighet är avgörande för att skydda känslig utrustning och minimera skador som orsakas av ett fel. Vakuumbrytaren har också en mycket låg bågspänning, vilket minskar energin som försvinner i ljusbågen och minimerar kontakterosion. Som ett resultat kan kontakterna i en vakuumbrytare för inomhusbruk hålla i 20 000 till 30 000 operationer, mycket längre än de i luft- eller oljebrytare. Denna förlängda livslängd leder till lägre underhållskostnader och mindre stillestånd. Tabellen nedan sammanfattar jämförelsen av avbrottsmedia.

3. Vilka är de viktigaste tekniska specifikationerna för en högpresterande inomhusvakuumbrytare?

Att välja rätt vakuumbrytare för inomhusbruk kräver en grundlig förståelse av de viktigaste tekniska specifikationerna. Dessa parametrar definierar effektbrytarens prestanda, dess fysiska egenskaper och dess lämplighet för specifika tillämpningar. Specifikationerna är vanligtvis organiserade i tre kategorier: elektriska klassificeringar, mekaniska klassificeringar och miljöklassificeringar. De elektriska värdena är de mest grundläggande, som bestämmer strömbrytarens förmåga att bära ström och avbryta fel.

Den primära elektriska märkspänningen är märkspänningen, vilket är den maximala systemspänningen som inomhusvakuumbrytaren är konstruerad för. För medelspänningstillämpningar är detta vanligtvis 12 kV, 24 kV eller 40,5 kV. Nästa kritiska värde är märkströmmen, vilket är den maximala kontinuerliga ström som strömbrytaren kan bära utan att överskrida temperaturgränserna. Detta är vanligtvis i intervallet 630 A till 3150 A för mellanspänningsställverk. Den nominella kortslutningsbrytströmmen är den maximala felström som inomhusvakuumbrytaren kan avbryta. Detta är en viktig säkerhetsparameter, och den anges vanligtvis i kiloampere (kA), med vanliga värden 25 kA, 31,5 kA och 40 kA.

De mekaniska värdena täcker manövermekanismen. Den nominella driftsekvensen definierar strömbrytarens arbetscykel, typiskt specificerad som "O - 0,3 s - CO - 3 min - CO" (Öppen - 0,3 sekunder - Stäng-Öppen - 3 minuter - Stäng-Öppen). Den mekaniska uthålligheten är antalet operationer strömbrytaren kan utföra utan att kräva underhåll. En högkvalitativ inomhusvakuumbrytare kommer att ha en mekanisk uthållighet på 10 000 till 20 000 operationer. Miljöklassificeringarna inkluderar skyddsgraden (IP-klassning), som definierar skyddsnivån mot inträngning av fasta ämnen och vätskor, samt omgivningstemperaturområdet. Tabellen nedan ger en sammanfattning av de typiska specifikationerna för en vakuumbrytare inomhus.

4. Hur förbättrar en vakuumbrytare inomhus systemets säkerhet och tillförlitlighet?

Säkerheten och tillförlitligheten hos ett eldistributionssystem är av största vikt, och valet av effektbrytare spelar en central roll för att uppnå dessa mål. Vakuumbrytaren inomhus erbjuder flera funktioner som förbättrar systemsäkerheten. Det mest betydelsefulla är vakuumbrytarens förseglade livslängd. Avbrytaren är en förseglad enhet, vanligtvis gjord av keramik eller glas, utan behov av påfyllning eller underhåll. Detta eliminerar riskerna med oljeläckor, gasläckor eller luftföroreningar. Vakuumbrytaren är också okänslig för miljöförhållanden, såsom fukt eller damm, vilket kan påverka prestandan hos andra typer av strömbrytare.

Den snabba avbrottshastigheten för inomhusvakuumbrytaren är en annan viktig säkerhetsfunktion. Möjligheten att åtgärda ett fel på 30-50 millisekunder minimerar felets varaktighet, vilket minskar den termiska och mekaniska belastningen på systemet. Denna snabba rensningstid minskar också risken för ljusbåge, en farlig händelse som kan orsaka allvarliga skador på personal. Bågblixtenergin är proportionell mot rensningstiden, så en snabbare strömbrytare minskar risken för ljusbågsblixt avsevärt. Detta är en stor fördel med inomhusvakuumbrytaren framför långsammare teknologier som luftströmbrytare.

Vakuumbrytaren för inomhusbruk erbjuder också utmärkt tillförlitlighet genom sin enkla, robusta design. Manövermekanismen är vanligtvis en fjäder eller magnetiskt manöverdon, med få rörliga delar. Mekanismen är designad för en lång livslängd, med hög tillförlitlighet och minimalt underhåll. Användningen av vakuumbrytarteknik eliminerar behovet av komplexa ljusbågsrännor eller ljusbågssläckningssystem, vilket förenklar designen och minskar antalet potentiella felpunkter. Denna tillförlitlighet är en viktig anledning till att företag och industrikunder väljer inomhusvakuumbrytare för sina kritiska tillämpningar. På Wenzhou Shuyi Import and Export Co., Ltd. designar vi vår vakuumbrytare inomhus med fokus på säkerhet och tillförlitlighet, vilket säkerställer att våra kunder kan lita på sitt ställverk för oavbruten strömförsörjning.

Dessutom är inomhusvakuumbrytaren i sig säker för personal. Till skillnad från oljebrytare, som kan utgöra en brandrisk, eller SF6-brytare, som kan släppa ut giftiga biprodukter om gasen bryts ner, innehåller vakuumbrytaren inga farliga material. Den förseglade vakuumkammaren säkerställer att det inte finns någon risk för ljusbåge eller explosion. Vakuumbrytaren inomhus är också designad med omfattande förreglingssystem som förhindrar oavsiktlig användning, vilket ytterligare förbättrar personalens säkerhet.

5. Vilka är fördelarna med underhåll och livscykelkostnader?

Livscykelkostnaden för en effektbrytare är en kritisk faktor för projektering och budgetfördelning. Även om det ursprungliga inköpspriset är en viktig faktor, är den totala ägandekostnaden (TCO) över utrustningens livslängd ofta den viktigaste faktorn. Vakuumbrytaren för inomhusbruk erbjuder betydande livscykelkostnadsfördelar jämfört med andra typer av strömbrytare, främst på grund av dess minimala underhållskrav och långa livslängd.

Underhållskraven för en inomhusvakuumbrytare är minimala. Vakuumbrytaren är en förseglad enhet utan rörliga delar som kräver smörjning eller justering. Kontakterna är förseglade i vakuumhöljet och utsätts inte för atmosfären, så de korroderar eller oxiderar inte. Manövermekanismen är designad för en lång livslängd med minimalt slitage. I praktiken kan en inomhusvakuumbrytare endast kräva periodisk smörjning av manövermekanismen och visuell inspektion av de mekaniska komponenterna. Detta till skillnad från oljebrytare, som kräver regelbunden oljetestning, filtrering och utbyte, eller SF6-brytare, som kräver gashantering och läckagedetektering.

Den långa livslängden för inomhusvakuumbrytaren är en annan stor kostnadsfördel. Vakuumbrytaren kan hålla i 20 000 till 30 000 operationer, vilket vida överskrider livslängden för andra teknologier. Denna förlängda livslängd innebär att inomhusvakuumbrytaren kanske aldrig behöver bytas ut under installationens livslängd. Investeringen i en högkvalitativ inomhusvakuumbrytare skrivs därför av över en längre period, vilket minskar den årliga ägandekostnaden. Tabellen nedan illustrerar livscykelkostnadsjämförelsen mellan en inomhusvakuumbrytare och en SF6-strömbrytare under en 25-årsperiod.

6. Hur väljer man rätt vakuumbrytare för inomhusbruk för din applikation?

Att välja rätt inomhusvakuumbrytare är en systematisk process som innebär att man utvärderar applikationens tekniska krav, miljöförhållanden och framtida expansionsplaner. Urvalsprocessen bör styras av följande ram. Det första steget är att bestämma systemets spännings- och strömvärden. Vakuumbrytaren inomhus måste vara klassad för den maximala systemspänningen, som vanligtvis är 12 kV, 24 kV eller 40,5 kV. Märkströmmen måste vara tillräcklig för att bära maximal kontinuerlig belastning, med en marginal för framtida tillväxt.

Det andra steget är att fastställa felströmnivån. Vakuumbrytaren inomhus måste ha en kortslutningsbrytningskapacitet som överstiger den maximalt möjliga felströmmen vid installationspunkten. Detta kräver en kortslutningsstudie av systemet, som beräknar de symmetriska och asymmetriska felströmmarna. Strömbrytarens brytförmåga ska vara högre än den beräknade felströmmen, med lämplig säkerhetsmarginal. Det tredje steget är att överväga driftsmiljön. Vakuumbrytaren inomhus är designad för inomhusbruk, men de specifika miljöförhållandena, såsom omgivningstemperatur, luftfuktighet och höjd, kan påverka dess prestanda. Strömbrytaren måste specificeras med lämpliga nedstämplingsfaktorer för hög temperatur, hög höjd eller andra speciella förhållanden.

Det fjärde steget är att utvärdera de nödvändiga skyddsfunktionerna. Vakuumbrytaren för inomhusbruk är vanligtvis en del av ett ställverk som inkluderar skyddsreläer, strömtransformatorer och spänningstransformatorer. Valet av strömbrytare bör koordineras med dessa skyddssystem för att säkerställa korrekt feldetektering och rensning. Slutligen bör hänsyn tas till tillverkarens rykte, kvalitetscertifiering och support efter försäljning. Tabellen nedan ger ett urvalsramverk för inomhusvakuumbrytare baserat på vanliga applikationskrav.

7. Vanliga frågor (FAQ)

Fråga 1: Vilken är den typiska livslängden för en inomhusvakuumbrytare?

Svar: Den typiska livslängden för en högkvalitativ inomhusvakuumbrytare är 20 till 30 år eller mer. Själva vakuumbrytaren är designad för en livslängd på 20 000 till 30 000 operationer, vilket vida överstiger de typiska driftkraven för en mellanspänningsställverksinstallation. Manövermekanismen är också designad för hög tillförlitlighet, med en förväntad livslängd på 10 000 till 20 000 operationer. Med korrekt underhåll kan en vakuumbrytare för inomhusbruk överleva själva transformatorstationen.

Fråga 2: Hur jämförs en inomhusvakuumbrytare med en SF6-strömbrytare när det gäller miljöpåverkan?

Svar: En inomhusvakuumbrytare har en betydligt lägre miljöpåverkan än en SF6-strömbrytare. SF6 är en potent växthusgas med en global uppvärmningspotential som är över 23 000 gånger så stor som CO2. Vakuumbrytaren inomhus använder däremot en förseglad vakuumbrytare utan utsläpp av växthusgaser. Som ett resultat övergår många företag och industrier till inomhusvakuumbrytare som en del av deras hållbarhetsinitiativ.

Fråga 3: Kan en vakuumbrytare inomhus användas för att byta kondensatorbank?

Svar: Ja, inomhusvakuumbrytare kan användas för att byta kondensatorbank, men de måste vara speciellt utformade för denna uppgift. Omkoppling av kondensatorbank kräver brytare med hög uthållighet och förmåga att hantera inkopplingsströmmar. Vår fabrik vid Wenzhou Shuyi Import and Export Co., Ltd. erbjuder vakuumbrytare för inomhusbruk med dedikerade kondensatoromkopplingsvärden.

Fråga 4: Vad är skillnaden mellan en fast och en utdragbar inomhusvakuumbrytare?

Svar: En fast inomhusvakuumbrytare är permanent monterad i ställverkspanelen. En utdragbar inomhusvakuumbrytare är monterad på en vagn som kan rullas ut från panelen för underhåll eller utbyte. Utdragbara brytare erbjuder större flexibilitet och enklare underhåll, men de är också dyrare. Valet beror på applikationens specifika krav.

Fråga 5: Vilka är de typiska underhållskraven för en inomhusvakuumbrytare?

Svar: Underhållskraven för en inomhusvakuumbrytare är minimala. De primära uppgifterna är: periodisk visuell inspektion av strömbrytaren och dess mekaniska komponenter, smörjning av manövermekanismen enligt tillverkarens schema, och enstaka tester av vakuumbrytarens integritet med hjälp av en vakuumtestare. Strömbrytaren kräver ingen regelbunden kalibrering eller justering av kontakterna, eftersom vakuumbrytaren är förseglad för livet.

8. Slutsats

Vakuumbrytaren inomhus har etablerat sig som det föredragna valet för mellanspänningssystem genom att leverera en övertygande kombination av prestanda, tillförlitlighet och säkerhet. Dess överlägsna avbrottskapacitet, kompakta storlek och minimala underhållskrav gör den till den idealiska lösningen för ett brett utbud av inomhusapplikationer. Vakuumbrytartekniken säkerställer snabba, rena avbrott, medan den förseglade designen ger långsiktig tillförlitlighet och miljösäkerhet. Jämfört med andra tekniker erbjuder inomhusvakuumbrytaren betydande fördelar när det gäller totala ägandekostnader, säkerhet och regelefterlevnad.

För ingenjörer, systemdesigners och projektledare är valet av rätt vakuumbrytare inomhus ett avgörande beslut som påverkar prestandan och tillförlitligheten hos hela det elektriska systemet. Genom att överväga de tekniska specifikationerna, applikationskraven och livscykelkostnaderna är det möjligt att välja en vakuumbrytare inomhus som kommer att ge tillförlitlig service i årtionden.
