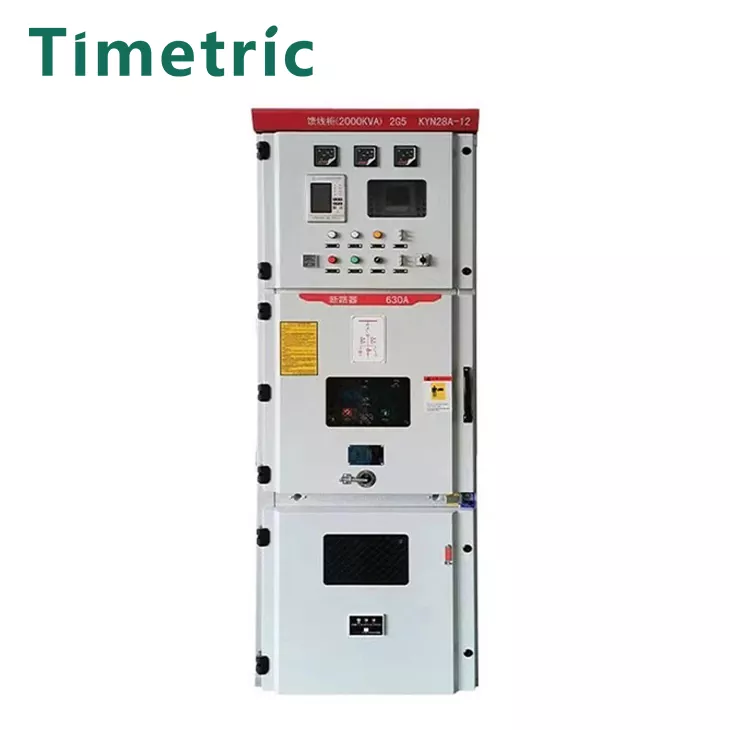

Skåp med medelspänningsomkopplare

Spänningsområdet för medelspänningsskåpet kan också utvidgas till inom 36 kV, inklusive mer vanliga spänningsnivåer såsom 3kV, 6 kV, 10kV, 20kV och 35kV.

Ansökningsområden: Skåp med medelspänningsomkopplare används huvudsakligen i stadsbostadsområden, offentliga byggnader, motorvägar, kemiska industrier etc. för kraftöverföring och distributions- och transportinloppskontroll och skydd.

Vad är ett skåp med medelspänningsomkopplare? Metall-upphävda switchgear, som har god isoleringsprestanda för annan utrustning än medelspänningsomkopplare, förhindrar att bågar brinner genom kraftutrustning, säkerställer säkerheten för kraftanvändning och undviker också utvidgningen av felområdet för medelspänningsomkopplare när man använder elektricitet. Mediumspänningsomkopplarskåpet består av två huvuddelar: skåpets kropp och brytaren och har funktioner som överhuvudinlopps- och utloppsledningar, kabelinlopps- och utloppsledningar och busbaranslutning. Skåpets kropp består av ett hus, elektriska komponenter (inklusive isoleringsdelar), olika mekanismer, sekundära terminaler och anslutningar.

Vilka är kategorierna för medellångspänningskontakt?

Enligt strukturen för medellångspänningsomkopplare finns det flera kategorier av medelspänningsomkopplare:

(1) Halvtågad medellångspänningsomkopplare, skåpets främre och sidor är inneslutna, baksidan och samlingsstången exponeras, strukturen är enkel, kostnaden är låg, säkerheten är dålig och den är nära att eliminera, såsom GGLA-typ.

(2) Box-typ mediumspänningsschanter, med ett metallskal, men färre fack, är också busbaren innesluten, och säkerheten är bättre. Såsom XGN -typ.

(3) Intervalltyp mediumspänningskontaktgear, varje rum separeras av en eller flera icke-metalliska partitioner, och säkerheten är bättre. Som Jyn Type.

(4) Armor med mediumspänningsomkopplare, varje rum separeras av metallpartitioner och jordade, med god säkerhet, komplex struktur, hög bearbetningsprecision och något högre pris. Såsom Kyn -typ tillverkad i Kina och ZSL -typ av ABB.

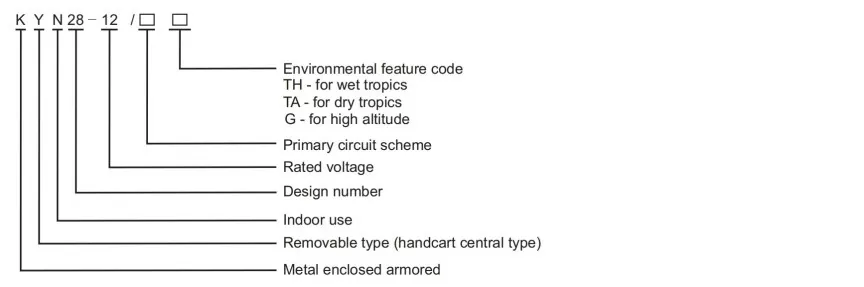

Modellbeskrivning

Huvudtekniska parametrar

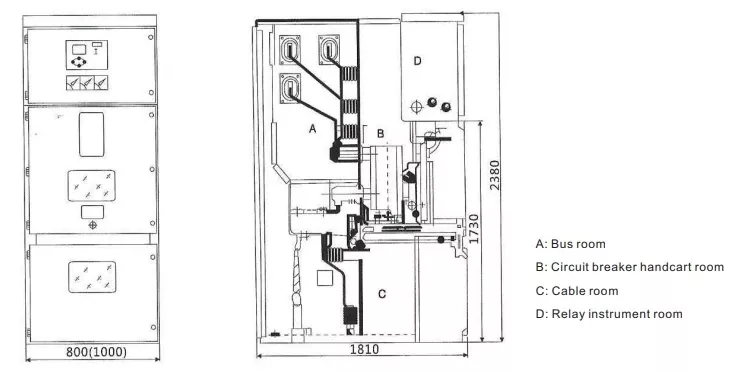

Struktur och monteringsdimensioner

Arbetsmiljö ：

Användningsmiljökraven för medellångspänningsomkopplare inkluderar temperatur, luftfuktighet, höjd, luftkvalitet och andra aspekter.‌

1. Temperaturkrav‌: Temperaturkraven för medellångspänningsomkopplare är i allmänhet -5 ℃ ~+40 ℃. När temperaturen överstiger detta intervall påverkas den elektriska skåpets elektriska prestanda och skyddsnivå‌.

‌2. Luftfuktighetskrav‌: Luftfuktighetskraven för medelspänningsomkopplare är i allmänhet att den relativa fuktigheten inte överstiger 50%. När fuktigheten är för hög, kan läckage, isoleringsminskning och andra problem uppstå i det elektriska skåpet, vilket påverkar utrustningens livslängd och säkerhet‌‌

3. Höjdkrav‌: För områden med hög höjd måste medelspänningsomkopplare användas med reducerad kapacitet eller utsätts för motståndspänningstester i enlighet med relevanta standarder. Till exempel krävs i en höjd av 3 000 meter isoleringskorrigering och tål spänningstester för att säkerställa den normala driften av utrustningen‌

4‌. Luftkvalitetskrav‌: Luftkvalitetskraven för medellångspänningsomkopplare är relativt höga och innehåller i allmänhet inte frätande gaser, damm och andra skadliga ämnen. När dessa skadliga ämnen finns i luften kommer de att skada elektrisk utrustning och påverka utrustningens livslängd och säkerhet‌

Fördelar och funktioner i Switchgear

Huvudfunktionerna och fördelarna med medellångspänningsomkopplare inkluderar följande aspekter:

1. Parametrar med hög prestanda: Medium-spänningsomkopplare har utmärkta prestandaparametrar, såsom högspänning Tål kapacitet och kortslutningsström tål kapacitet. Till exempel tål blixelimpulsen på medellångspänningsomkopplare 75 kV, och den nominella korttidsstrånen kan nå 25-40KA. Det kan fungera stabilt under olika högspänningsmiljöer, effektivt motstå felchocker som överspänning och kortslutningsström i kraftsystemet och säkerställa kontinuiteten i kraftförsörjningen.

2. God isolering och bågeprestanda: Medium-spänningsomkopplare är utformad med god isolering och bågeprestanda. Till exempel når den interna bågekapaciteten för medellångspänningsomkopplare 31,5KA/4S och 40KA/0,5s, som uppfyller IAC-nivå AFLR-standarden, effektivt begränsa påverkan av bågen under interna fel, minska skadorna på skåpet och omgivande utrustning och säkerställa säkerheten för personal och utrustning.

3. Modulär och miniatyriserad design: Medium-spänningsomkopplare antar vanligtvis modulär design, vilket är lätt att producera, montera, underhålla och översyn. Till exempel är skåpet för medellångspänningsomkopplaren uppdelat i oberoende funktionella enheter såsom samlingsrum, brytningsrum, kabelrum och styrfack. Storleken och anslutningsgränssnittet för varje enhet är standardiserade, vilket är bekvämt för felplats och isolering, vilket minskar strömavbrottstiden och underhållskostnaderna.

4. Dessutom är skåpets bredd på vissa modeller endast 550 mm, vilket i hög grad minskar golvutrymmet och är lämplig för platser med snäva markresurser.

5. Intelligent functions: Modern medium-voltage switchgear has a variety of intelligent functions, including embedded intelligent temperature monitoring, vacuum arc chamber characteristic monitoring, trolley cabinet intelligent monitoring, mechanical characteristics and secondary circuit monitoring, etc., which can grasp the equipment operation status in real time, discover potential fault hazards in time, provide data support for predictive maintenance, reduce equipment failure rate, and intelligent control and operation functions such as electric trolley and Markknivkontroll, övervakning och skydd etc. förbättrar graden av automatisering av utrustning och driftssäkerhet. 6. Hög säkerhetsgaranti: Medelspänningskontaktgear är utformad med fem skyddsreglering och andra säkerhetsåtgärder. Till exempel antar medelspänningsomkopplaren en femskyddsinterlockdesign för att förhindra felaktigt, såsom att trycka och dra strömbrytaren vagn under belastning, felöppning och felaktiga brytare, etc., i grund och botten säkerställer operatörernas säkerhet.

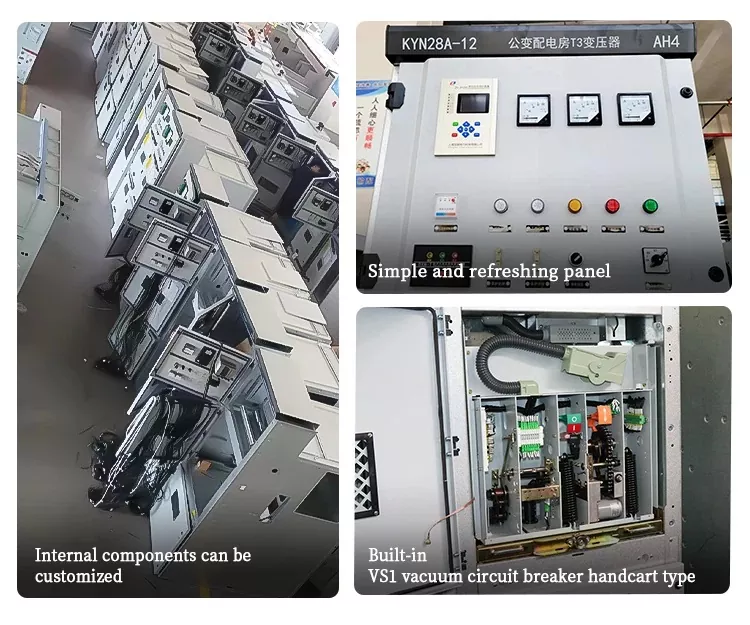

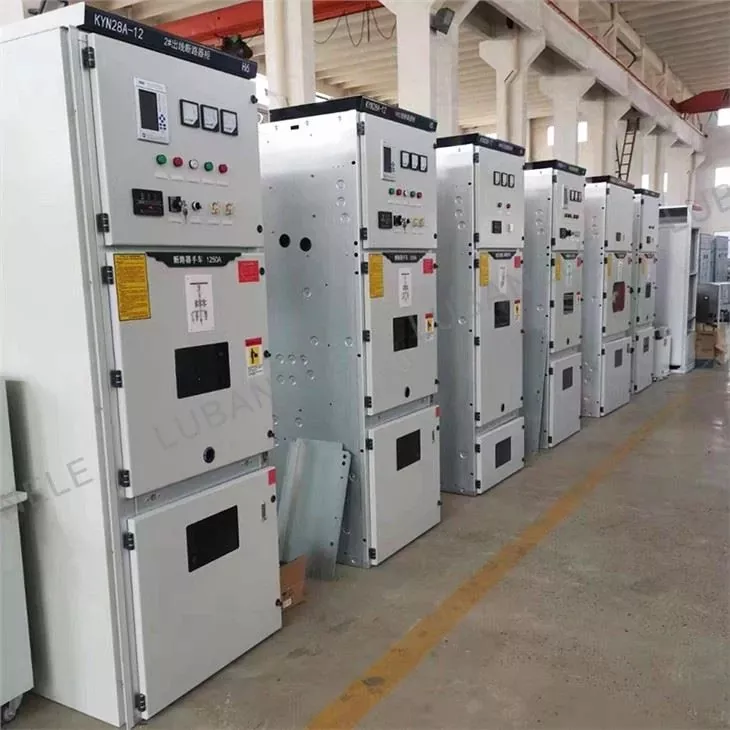

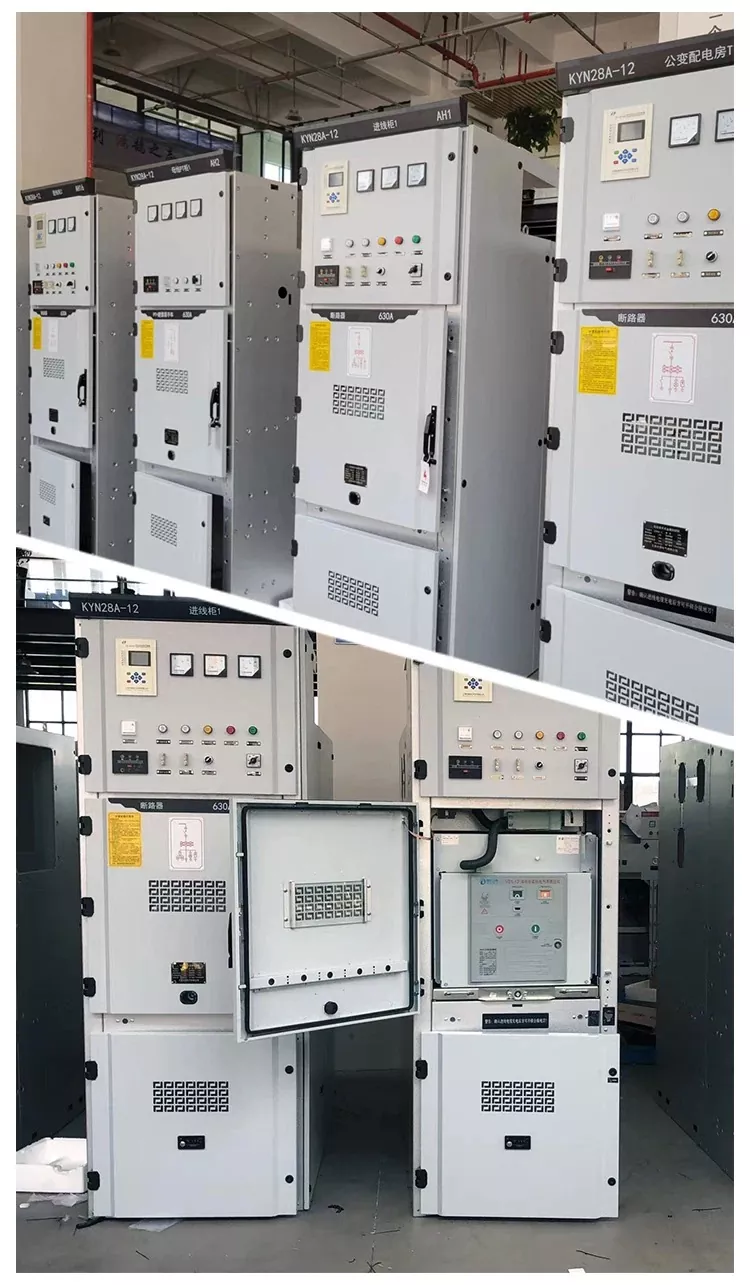

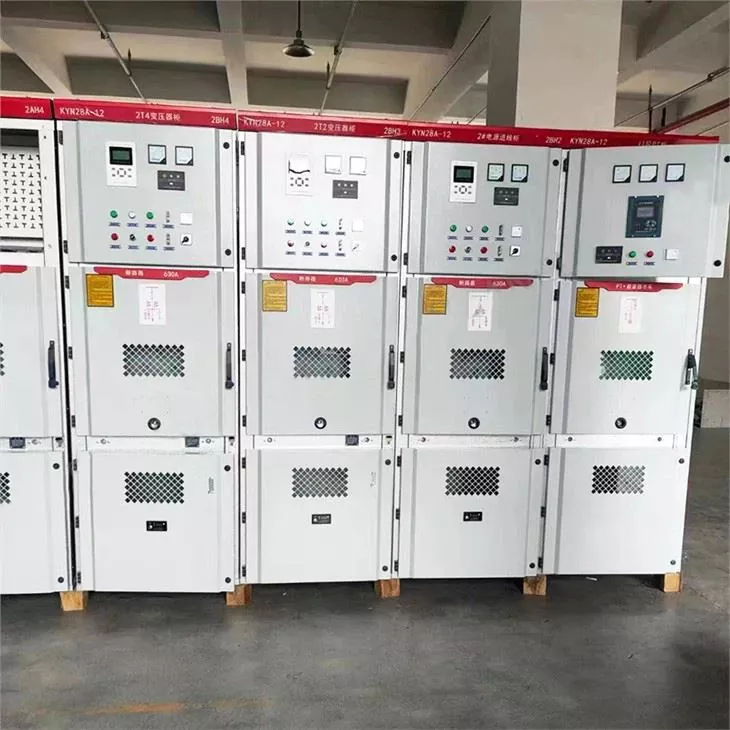

Produktens verkliga skott

Vanliga frågor

Kan ditt företag anpassa produkter enligt mina krav?

Ja, vi kan anpassa produkter enligt kundkraven. Generellt sett behöver kunderna bara tillhandahålla: kretslayout, spänning, ström, etc.

Vad är din snabbaste leveranstid?

Normalt accepterar vi kundförfrågningar. När Switch Cabinet Technical Parameters är anslutna tar det 1-2 dagar att utfärda en prislista och kommunicera med kunder om produktions- och leveranstiden baserat på den faktiska situationen.

Hur är din service efter försäljning?

Vi stöder 1 års garanti. Det normala citatet inkluderar inte tjänst på plats efter försäljning. Gratis online -kommunikation och vägledning finns tillgängliga.
