LW9-72.5 Svavelhexafluorid effektbrytare

Artikel: LW9-72.5 Svavelhexafluorid brytare
1.SF6-gas ger överlägsna möjligheter för att släcka ljusbågar.
2. Brytaren har en enkel struktur och en kompakt storlek, vilket gör den enkel att installera.
3. Den erbjuder balanserad drift med effektiv öppningsprestanda.
4.Den förseglade designen minimerar driftljud, vilket säkerställer tystare prestanda.
5. Strömbrytaren har låg inspektions- och underhållsbelastning, vilket gör den användarvänlig.

Skicka förfrågan

Produktbeskrivning

LW9-72.5 Svavelhexafluorid kretsbrytare är en utomhus trefas AC 50Hz elektrisk högspänningsenhet. Den är i första hand utformad för att skydda kraftöverförings- och transformationsledningar, och den kan också fungera som en kretsbrytare.

Nyckelfunktioner:

Trefasmontering:

Strömbrytaren är monterad som en trefasenhet på en ram, med en CT15-fjädermekanism.

Kontrollalternativ:

Det möjliggör manuell kontroll av trefasdrift på plats, såväl som fjärrkontroll. Den stöder dock inte enfasdrift.

Högkvalitativ isolering:

Genom att använda svavelhexafluoridgas (SF6) som ett isolerande medium erbjuder denna brytare extremt höga isoleringsnivåer. Vid ett tryck på 0,3 MPa klarar den enkelt olika isoleringstester med en rejäl säkerhetsmarginal.

Enkel struktur och tätningsprestanda:

Strömbrytaren har en enkel design med bra tätningsförmåga. Den ljusbågssläckande kammaren, motståndet och stöttan bildar en oberoende gasbarriär, och den låga fukthalten i SF6-gasen ökar tillförlitligheten.

Enkel installation och underhåll:

LW9-72.5 svavelhexafluoridbrytare är designad för enkel installation och underhåll, och kräver ingen demontering av interna komponenter för att bibehålla lufttätheten.

Modellbeskrivning

Arbetsmiljö:

Artikel: LW9-72.5 Svavelhexafluorid brytare Installations- och driftsvillkor

Monteringsalternativ:

Sidomonterad

Mittmonterad

Omgivningstemperaturområde:

Övre gräns: +40°C

Nedre gräns: -30°C

Höjd över havet:

Max: ≤2000m

(För höjder över 2000m bör den nominella isoleringsnivån höjas i enlighet därmed)

Vindmotstånd:

Maximalt vindtryck: 700 Pa (motsvarande vindhastigheter på 34 m/s)

Seismiskt motstånd:

Jordbävningsintensitet: upp till 8 grader

Föroreningsnivå:

Klass I

Maximal daglig temperaturskillnad:

Högst 25°C

Huvudsakliga tekniska parametrar

Serienummer	Parameter	Enhet	Värde
1	Märkspänning	kV	72.5
2	Märkström	A	2500/3150
3	Nominell kortslutningsbrytström	kA	31,5/40
4	Märkkortslutningsström (toppvärde)	kA	80
5	Bedömd korttidsmotståndsström	kA	31,5/40
6	Märkbar kortslutningstid	S	4
7	Nominell toppmotståndsström (topp)	kA	80
8	Nära zon felbrytström	kA	31,5 × 75 %
9	Nominell brytström i otakt	kA	31,5×25 %
10	första koefficienten för öppen pol		1.5
11	Öppettid	S	≤0,03
12	Paustid	S	≤0,06
13	Stängningstid	S	≤0,15
14	mellantid	S	≥0,3
15	enad tid	S	0.06
16	Vikt av svavelhexafluoridgas laddad i strömbrytaren	kg	3.5
17	Strömbrytare bruttovikt	kg	1000
18	Mekaniskt liv	Andra klassens	3000

Struktur och monteringsmått

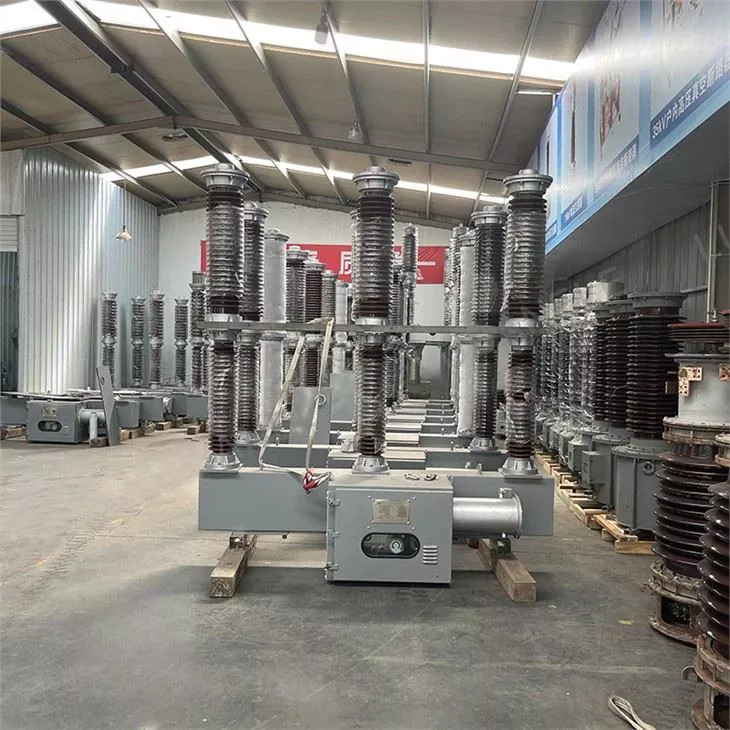

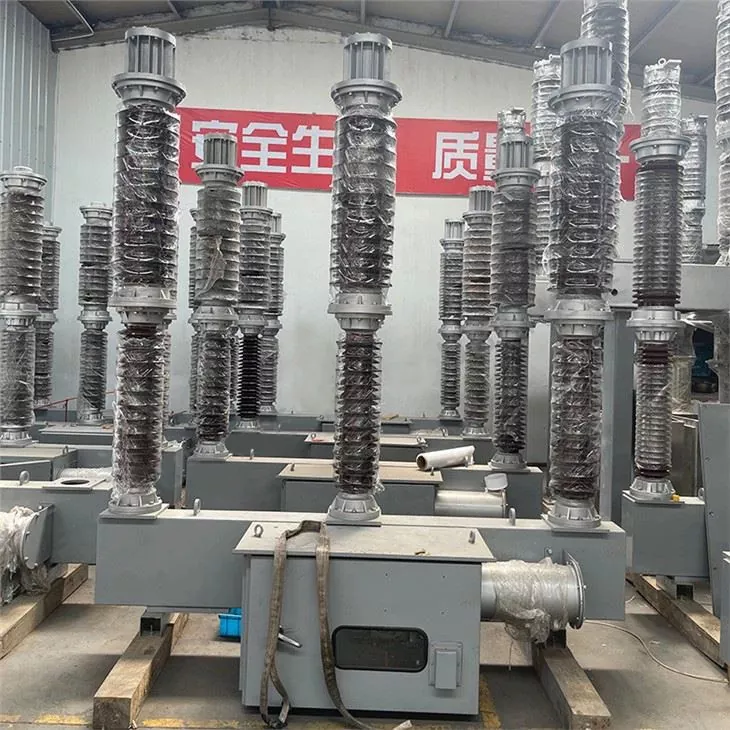

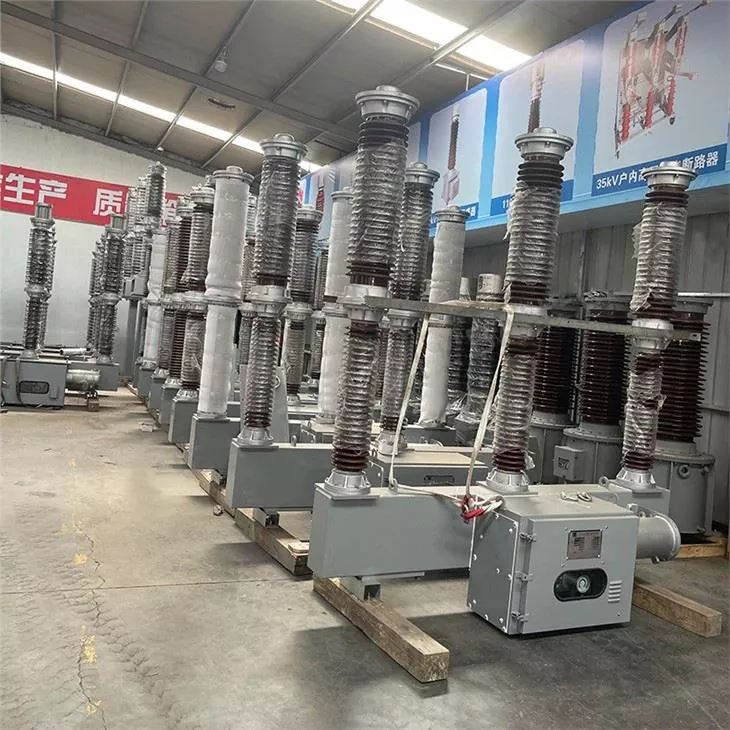

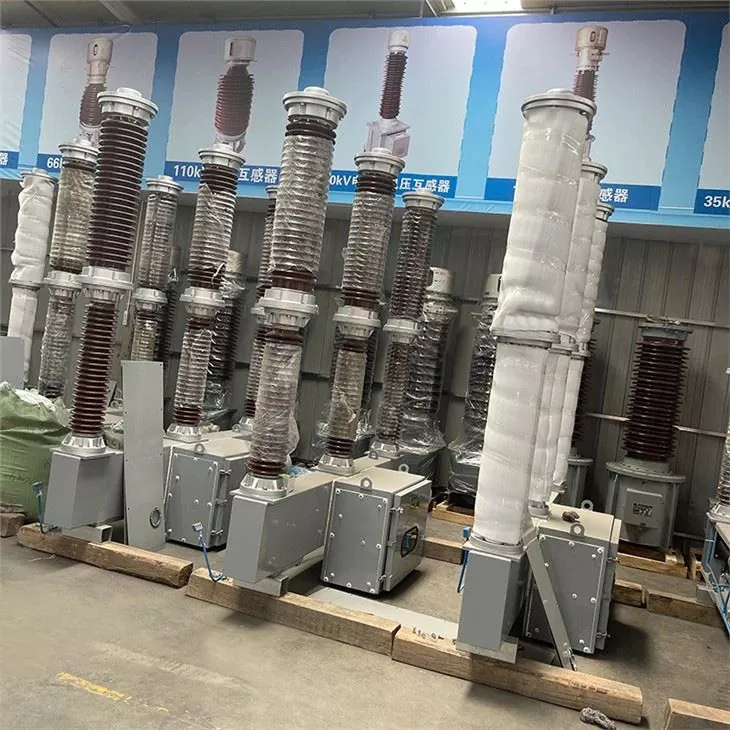

Produkt Real Shot

FAQ

F1: Vad är led- eller leveranstiden?

A1: Ledtiden beror på den beställda kvantiteten, vanligtvis inom 20-30 dagar efter mottagande av förskottsbetalning.

F2: Vilken är märkspänningen för LW9-72.5 Svavelhexafluorid kretsbrytare?

A2: Märkspänningen är 72,5 kV och 66 kV.

F3: Hur kontrollerar du kvaliteten?

A3: Vi har ett professionellt QC-team som följer principerna för total kvalitetsledning (TQM) för att säkerställa kvalitet. Varje steg överensstämmer med standarder, och vi kommer att tillhandahålla foton eller videor för din referens.
