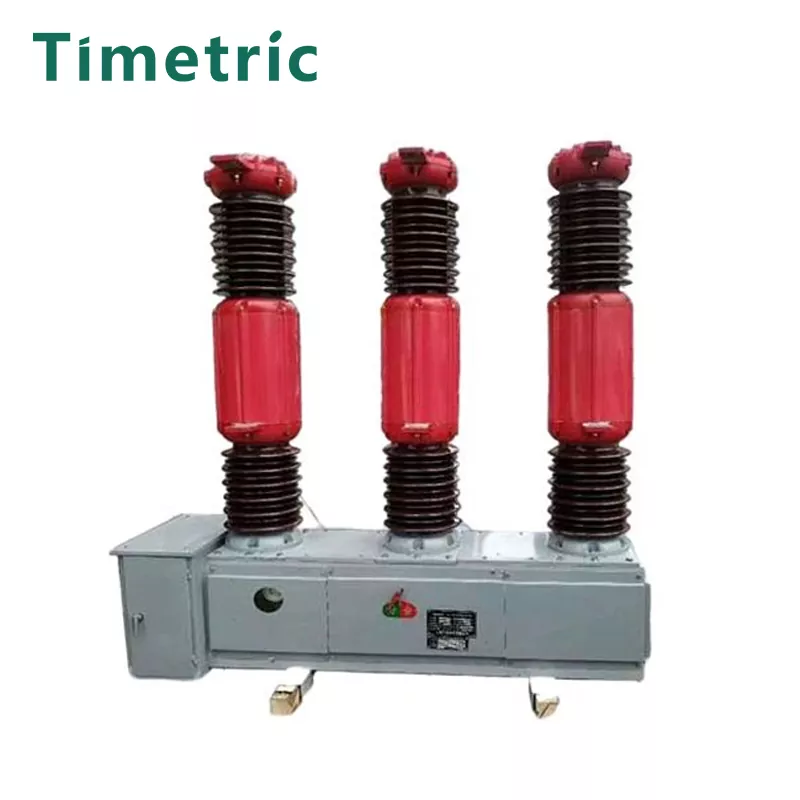

LW8A-40.5 SF6-brytare

Artikel: LW8A-40.5 SF6-brytare
God bågsläckningsprestanda: säkerställer tillförlitlig avbrott av elektriska strömmar.
Enkel struktur och kompakt storlek: Underlättar enkel installation och effektiv användning av utrymme.
Bra öppningsprestanda, balanserad drift: förbättrar den operativa tillförlitligheten och säkerheten.
Tätad brytare med litet driftsbrus: ger tyst drift och förhindrar extern förorening
. Låg inspektion och underhållsarbetsbelastning: Minskar driftskostnaderna och förbättrar effektiviteten.

Skicka förfrågan

Produktbeskrivning

Artikel: LW8A-40.5 SF6-brytare

· Isolering och bågsläckningsmedium: Använd svavelhexafluorid (SF6) gas för utmärkt isolering och bågsläckning.

· Struktur: Har en enda kolumn, enfrakturdesign för varje pol, vilket säkerställer kompakt och effektiv drift.

· Bågsläckningsprincip: Fungerar på självenergibågens släcktprincip för tillförlitlig prestanda.

· Ställdon: Utrustad med en CT14-fjäderaktuatorstruktur som möjliggör mekanisk koppling av trefas för synkroniserad drift.

· Efterlevnad: MeetSGB1984 ANDIEC62271-100 Internationella standarder, vilket säkerställer säkerhet och tillförlitlighet.

Modellbeskrivning

Huvudtekniska parametrar

Inga.	ltem		Enhet	Data
1	Betyg	vlay	kv	40.5
	Klassad isolering nivå	Blixtpåverkan tål spänning (fullt vapenvärde)	kv	185
		Strömfrekvens tål spänning (Imin)	kv	95
2	Nominell ström		A	1600 2000
3	Mekaniskt liv		fime	3000
4	Klassat tryck av svavelhexafluoridgas -lgauge -tryck vid 20 ℃)		MPA	0.50
5	Larmtryck/minsta funktionellt tryck (mättryck vid 20 ℃)		MPA	0,47/0,45
6 7	Klassad kortslutningsström		de	25 63	31.5
	Klassad kortslutning Stängningsström (Peak)		De		80
8	Klassad kort tid tål ström (termisk stabil ström)		de	25	31.5
9	Nominell kort tid tål ström (termisk stablström)		de	60	80
10	Klassad kortslutning Swilching Current		de	63	8
11	Det kumulativa antalet växlingstider under nominell kortslutning		Times	15	10
12	Nominell kortslutning		S	4
13	Stängningstid lat betygsatt driftsvoltagel			≤0.1
14	Omkopplingstid (vid nominell driftsspänning)		S	≤0,06
15	Drifts nominell orer			C-0,3S-CO-180S-CO
16	Betygsatt öppning och stängande monomial kondensatorbankström		A	400
17	I läckage		% år	≤1
18	Vatteninnehållet i svavelhexafluorid GOS (V/V)			≤150x10-9
19	CT14 vårens driftsmekanism med nominell driftsspänning
	Stängande spole, öppningsspolning		V	Sändning: 220 380 IDC): 48 110 220
	Energilagringsmotorspänning		V	IAC): 220 380 (DC): 110 220
20	Svavelhexafluoridgasvikt		Kg	8
21	Vikt av Circuil Breaker [Induding Operating Mechanisml		Kg	1400

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: LW8A-40.5 SF6-brytare

· Omgivningstemperatur:

· Hög: + 40 ° 100

· Minsta: -30 ° 100

· Höjd:

· ≤2000 m (för installationer över denna höjd krävs justeringar av isoleringsnivå).

· Vindtrycket:

· Överstiger inte 700Pa (motsvarande vindhastigheter på cirka 34 m/s).

· Seismisk motstånd:

· Tål jordbävningsintensitet upp till 8 grader.

· Föroreningsnivå:

· Lämplig för föroreningsnivåer i klass I.

· Maximal daglig temperaturskillnad:

· Bör inte överstiga 25 ° C.

· Installation:

· Lämplig för båda sidmonterade och Middle-monterade konfigurationer.

Möjliga orsaker till elektrisk kretsfel

Artikel: LW8A-40.5 SF6-brytare

· Effektiv bågsläckning:

· Använder SF6 -gas för överlägsen bågsuppression och isolering.

· Enstaka struktur:

· Har en enkelkolumn, enfrakturdesign för varje pol.

· Självenergiprincip:

· Fungerar baserat på självenergibågens släckningsmekanism, vilket säkerställer tillförlitlig drift under höga felförhållanden.

· Vårens driftsmekanism:

· Utrustad med ett CT14 -vårmanöverdon för robust och exakt mekanisk koppling över tre faser.

· Efterlevnad:

· Överensstämmer med International StandardsGB1984 ANDIEC62271-100, vilket säkerställer kvalitet och säkerhet.

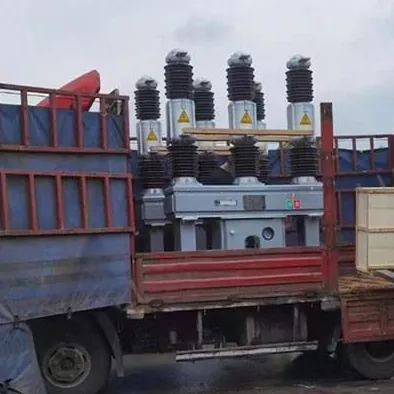

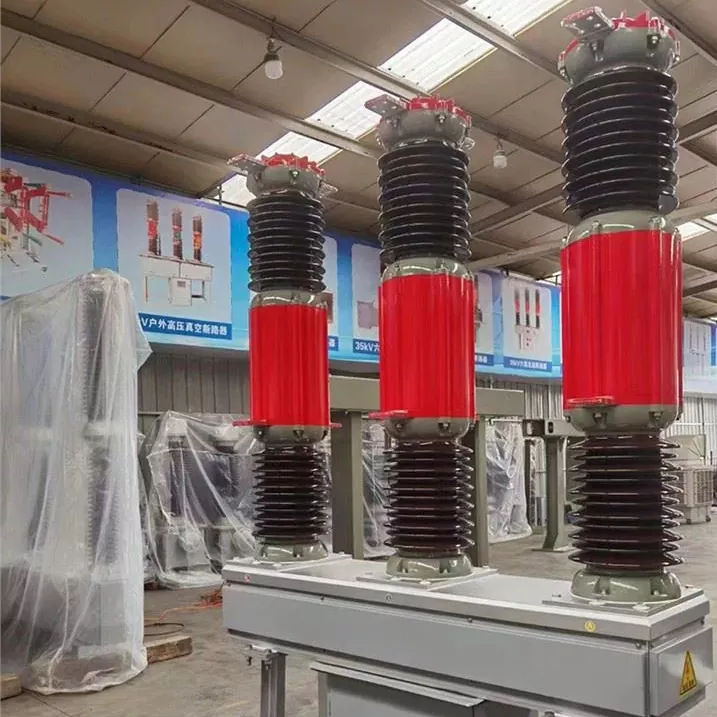

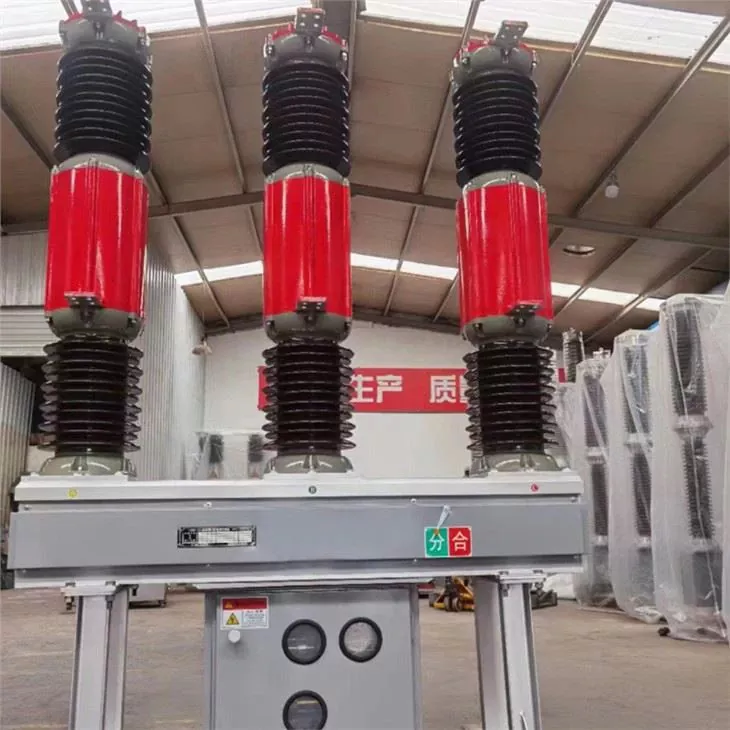

Produktens verkliga skott

Vanliga frågor

Artikel: LW8A-40.5 SF6-brytare

F1: Vad är den nominella spänningen för LW8A-40.5 SF6-brytaren?
A1: Den nominella spänningen är 40,5 kV.

F2: Vad är det avbrytande mediet som används i denna brytare?
A2: Den använder svavelhexafluorid (SF6) gas som både isolering och bågsläckningsmedium.

F3: Hur drivs brytaren?
A3: Brottsbrytaren är utrustad med ett CT14 -fjäderaktdon, vilket möjliggör mekanisk koppling av tre faser för synkron drift.

F4: Är LW8A-40.5 i överensstämmelse med internationella standarder?
A4: Ja, det uppfyller GB1984 och IEC 62271-100 standarder.
