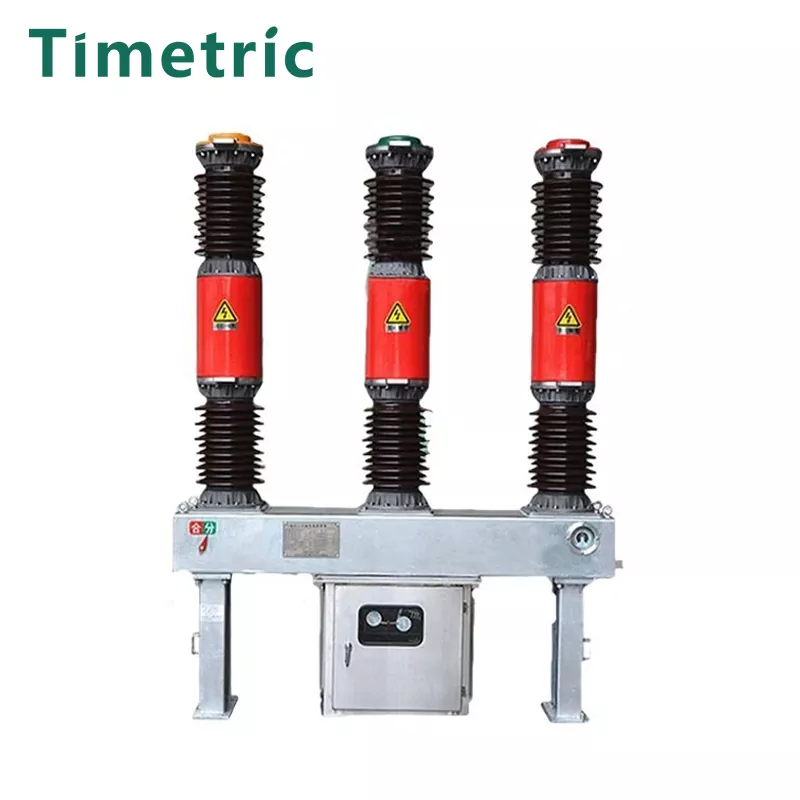

LW36-40.5 SF6-brytare

Artikel: LW36-40.5 SF6-brytare

ThelW36-40.5 SF6 Circuit Breaker är en trefas, 50Hz utomhushögspänningselektrisk utrustning utformad för kontroll och skydd av 40,5 kV kraftöverföringssystem. Det är lämpligt för applikationer inklusive:

· Bindsbrytare.

· Byt kondensatorbanker.

· Mätning och skydd med fästbara strömtransformatorer.

Nyckelfunktioner:

Överensstämmelse med standarder: uppfyller National StandardGB1984-1989 ("AC High Voltage Circuit Breaker") och International Electrotechnical Commission Standardiec60056: 1987 ("Högspänning AC-brytare").

Utmärkt Breaking Performance:

o använder comprimerad gasbågsläckningskammare för snabb båge -kylning.

o Kort båge tid för förbättrad skydd.

o kapabel att bringa 25 ka 20 gånger under nominell spänning utan prestanda nedbrytning.

Lågt underhåll:

o Inget behov av underhåll av OR -placering av SF6 -gas under dess livslängd.

o Erbjudanden Långt elektriskt liv med minimal intervention.

Tillförlitlig isolering:

o kan motstå40,5 kV i 10 minuter vid nollmätningstryck, vilket säkerställer robust isoleringsprestanda.

Hög mekanisk tillförlitlighet:

o Utformad för fristående drift, med strong stängningsförmåga.

o kan säkert öppna och stänga kondensatorbankströmmar med upp till400 ampere utan återanpassning.

o Kapabeln att säkert växla på långa linjer (upp till25–50 km) utan problem som båge eller utbrändhet.

Kompakt och enkel design:

o Kompakt storlek med asimple struktur.

o Långa perioder med underhållsfri drift, säkerställa minskad driftstopp och kostnader.

Modellbeskrivning

Huvudtekniska parametrar

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: LW36-40.5 SF6-brytare

Arbetsmiljö för LW36-40.5 SF6 Circuit Breaker:

Omgivningstemperaturområde:

Min: -30 ° C.

Max: +40 ° C

(För speciella förhållanden kan du anpassas för högre eller lägre temperaturintervall.)

Höjd över havet:

Kan användas upp till 1 000 meter över havet.

För höjder över 1 000 meter kan justeringar vara nödvändiga för att säkerställa korrekt prestanda.

Fuktighet:

Den relativa fuktigheten bör inte överstiga95%(icke-kondensering).

Föroreningsnivå:

Lämplig för miljöer med måttliga föroreningsnivåer (upp Topollution -grad III enligt IEC -standarder).

Seismisk motstånd:

Utformad för att motstå intensitet på upp till 8 grader på Richter -skalan.

Vindmotstånd:

Kan motstå vindhastigheterna upp till160 km/h, vilket gör den lämplig för utomhusinstallationer i områden som är föremål för hög vind.

Möjliga orsaker till elektrisk kretsfel

Artikel: LW36-40.5 SF6-brytare

Möjliga orsaker till elektrisk kretsfel:

Otillräckligt SF6 -gastryck:

Lågt SF6-gastryck kan försämra brytarens båge-utsläppsförmåga, vilket kan leda till misslyckande med att avbryta fel ordentligt. Regelbundna gastryckkontroller är nödvändiga för tillförlitlig drift.

Kontaminering av SF6 -gas:

Föroreningar (t.ex. fukt, luft eller partiklar) i SF6-gasen kan försämra dess dielektriska egenskaper och båge-avkänning av effektiviteten, vilket resulterar i felaktig drift.

Mekaniska fel:

Slitage på interna komponenter (t.ex. kontakter, fjädrar, oroperationsmekanismer) kan leda till felaktiga, såsom misslyckande med att stänga eller öppna brytaren vid behov.

Överskridande eller kortslutningsförhållanden:

Om brytaren utsätts för att vara förbelastning av orshort-kretsförhållanden utöver dess nominella kapacitet, kan det misslyckas med att avbryta felströmmen effektivt, vilket potentiellt kan leda till systemskador.

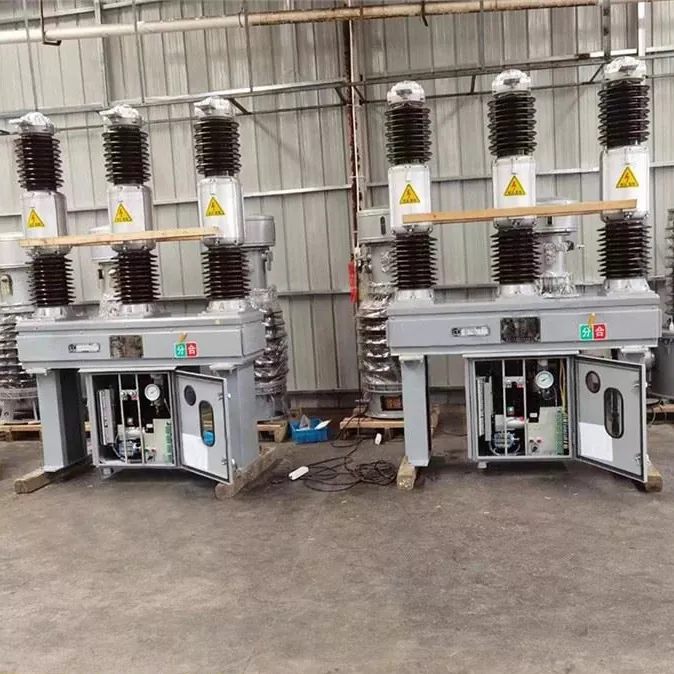

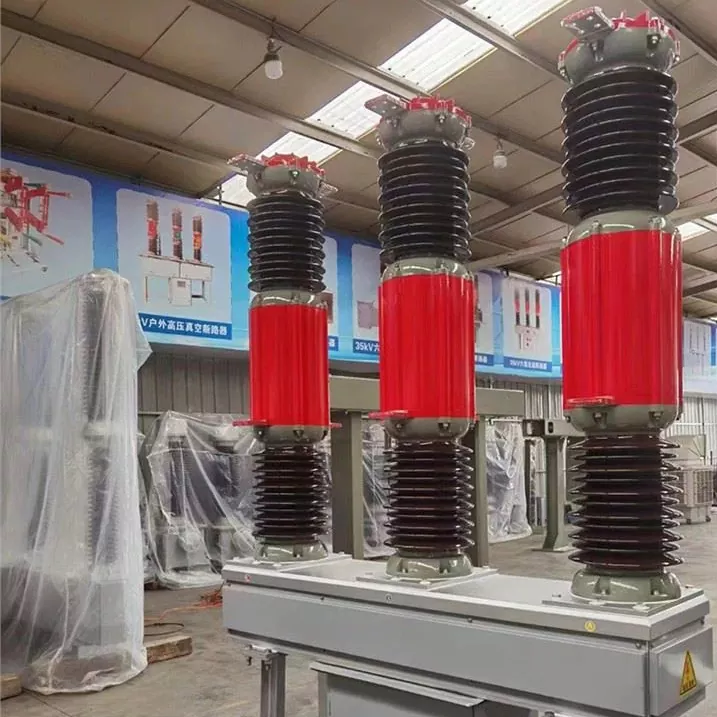

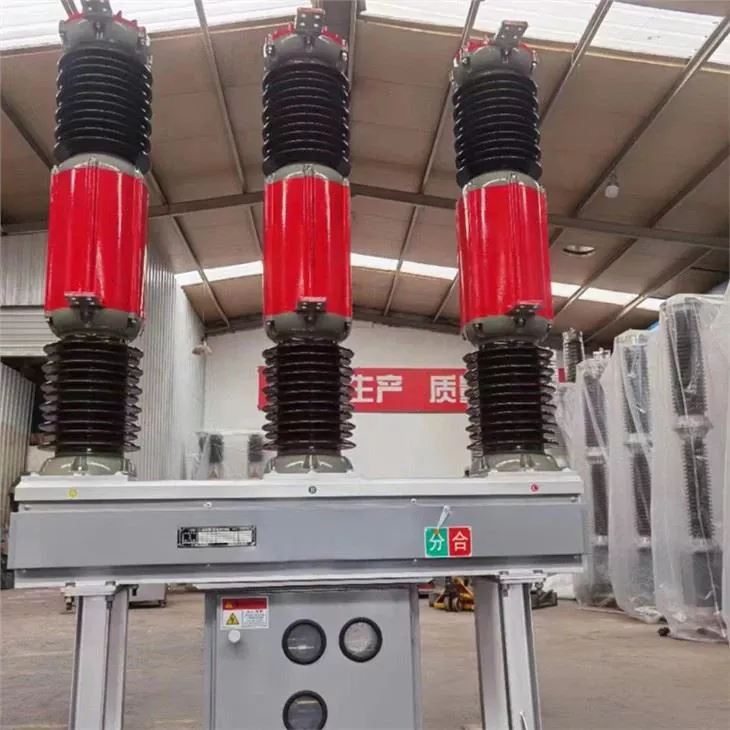

Produktens verkliga skott

Vanliga frågor

Artikel: LW36-40.5 SF6-brytare

1. Vad är den nominella spänningen för LW36-40.5 SF6-brytaren?

· LW36-40.5 SF6-brytaren är konstruerad för en spänning på40,5 kV, lämplig för 35 kV kraftöverförings- och distributionssystem.

2. Vilken typ av gas använder LW36-40.5 för bågsläckning?

· Breaker USESSF6 (svavelhexafluorid) gas, känd för sin utmärkta dielektriska och bågsläckande egenskaper, vilket säkerställer tillförlitlig drift även under höga felförhållanden.

3. Vad är den mekaniska livslängden för LW36-40.5 SF6-brytaren?

· Themechanical Life of the LW36-40.5 SF6 Circuit Breaker är utformad för att överstiga 3 000 operationer, vilket gör det lämpligt för ofta växling i krävande miljöer.

4. Kan LW36-40.5 SF6-brytaren användas för kondensatorbankbyte?

· Ja, LW36-40.5 kan användas för Switching kondensatorbanker och kan säkert byta till 400 ampere ström utan återanpassning.
