LW30-72.5 SF6-brytare

Objekt: LW30-72.5 SF6-brytare

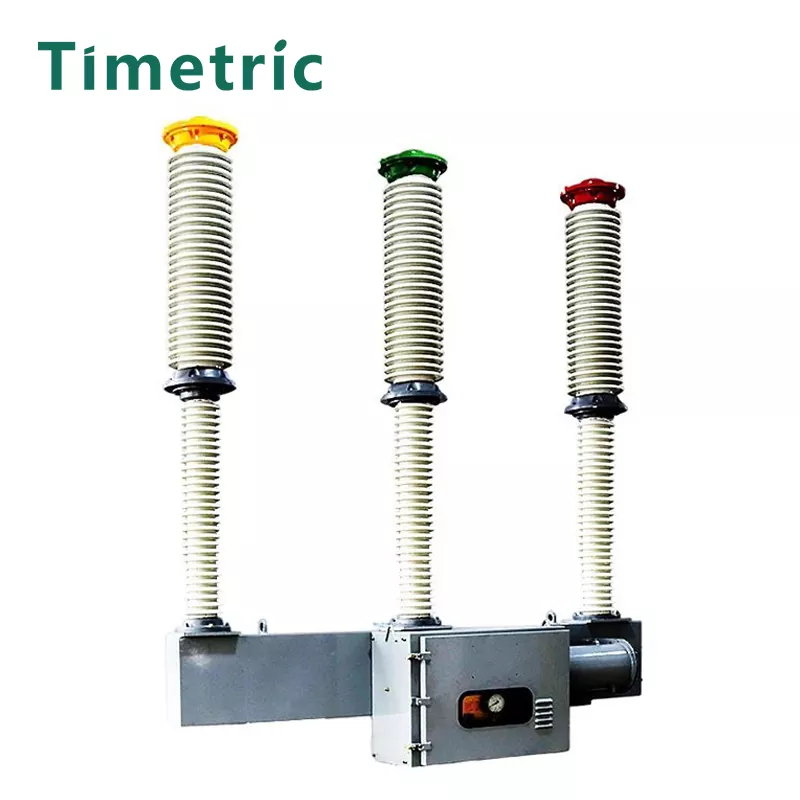

ThelW30-72.5 SF6 Circuit Breaker har ASEF-Energy ARC-släckkammare. Varje pol på brytaren har asingel-kolumn, enfrakturstruktur och tillsammans monteras de tre polerna på en enda ram. Dessa poler är mekaniskt kopplade och drivna av aspring -mekanism.

Viktiga komponenter inkluderar:

· THEARC Interrupter Porslinhylsa högst upp.

· Den porslinhylsan och ram i mitten.

· Themechanism Box är centralt beläget längst ner på ramen och innehåller den driftsmekanismen och elektriska kontrolldelar.

· Mekanismen för mekanismen för den anleds till thecrank -armen.

· ASF6 GAS Density Controller är monterad framför ramen.

· Ramen stöds i båda ändarna.

Modellbeskrivning

Huvudtekniska parametrar

Struktur och monteringsdimensioner

Arbetsmiljö ：

Objekt: LW30-72.5 SF6-brytare

LW30-72.5 SF6-brytaren är utformad för att fungera pålitligt under följande miljöförhållanden:

Omgivningstemperatur:

1. Hög: + 40 ° 100

2. Låg: -30 ° 100

Höjd över havet:

1. ≤ 2000 meter över havet

2. För installationer över denna höjd krävs justeringar av den nominella isoleringsnivån.

Fuktighetsförhållanden:

1. Daglig genomsnittlig relativ fuktighet: ≤ 95%

2. Månadsvis genomsnittlig relativ luftfuktighet: ≤ 90%

Seismisk motstånd:

1. kan motstå jordbävningar med en maximal intensitet på 8 grader.

Vindtrycket:

1. Maximal vindhastighet: 34 m/s (motsvarande 700 Pa).

Föroreningsnivå:

1. Lämplig för installation i områden med en föroreningsnivå i klass III eller lägre.

Andra krav:

1. Fri från brandfarliga, explosiva eller frätande gaser i den omgivande luften.

2. Installationsplatsen bör inte vara benägen att ofta och allvarliga vibrationer.

Möjliga orsaker till elektrisk kretsfel

Objekt: LW30-72.5 SF6-brytare

SF6 -gasutarmning:

1. Förlust av SF6 -gas på grund av läckor eller otillräcklig påfyllning kan leda till dålig bågsläckning och isoleringsprestanda.

Bågeavbrottsfel:

1. Otillräcklig bågsläckning på grund av ett felaktigt avbrott eller felaktig drift av det bågskylvande systemet.

Mekanisk kopplingsfel:

1. Mekaniskt fel i fjädermekanismen eller kopplingskomponenterna kan förhindra korrekt öppnings-/stängningsdrift.

Förorening eller korrosion:

1. Närvaro av fukt eller föroreningar i SF6 -gasen eller på interna komponenter kan försämra prestanda och isoleringsegenskaper.

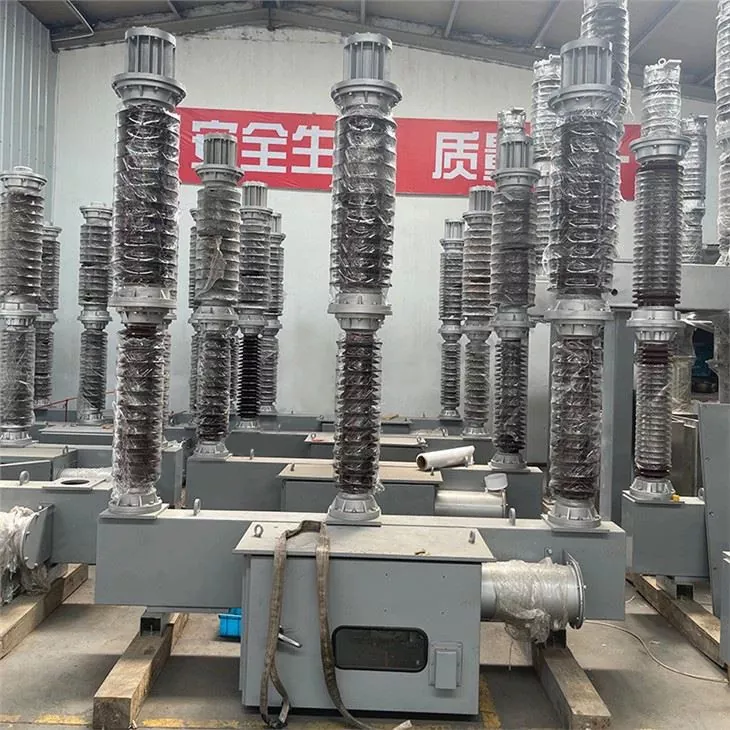

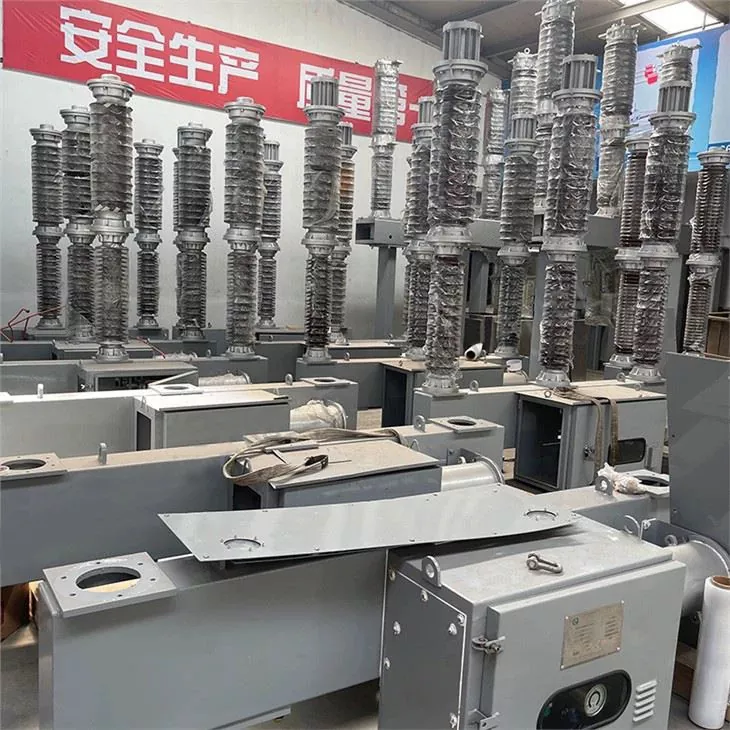

Produktens verkliga skott

Vanliga frågor

Objekt: LW30-72.5 SF6-brytare

· F: Vad är den nominella spänningen för LW30-72.5 SF6-brytaren?
S: Den nominella spänningen är 72,5 kV.

· · F: Vad är den primära tillämpningen av LW30-72.5 SF6-brytaren?
S: Det används främst för att skydda överförings- och distributionslinjer i elektriska nätverk och kan också användas för kondensatoromkoppling.

· · F: Vilken typ av avbrott med medium använder LW30-72.5 SF6-brytare?
S: Den använder SF6 (svavelhexafluorid) gas som avbrott och isolerande medium.

· · F: Hur släcker LW30-72.5 SF6-brytaren bågar?
S: Den använder principen om släckning av självenergi, där SF6-gasen snabbt kyler bågen och återvinner den dielektriska styrkan efter avbrott.
