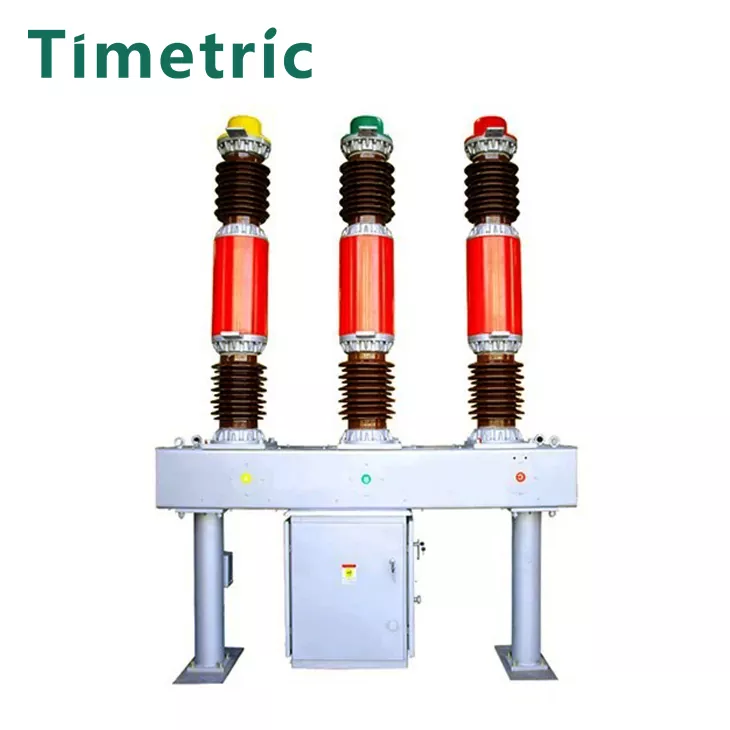

LW16-40.5 SF6-brytare

Artikel: LW16-40.5 SF6-brytare
SF6 GAS: Ger utmärkt bågsläckning.
Kompakt och enkel struktur för enkel installation och rymdbesparande.
Slät drift: Bra öppningsprestanda med balanserad drift.
Tätad design: lågt operativt brus.
Lågt underhåll: Minskad arbetsbelastning för inspektion och underhåll.

Skicka förfrågan

Produktbeskrivning

Artikel: LW16-40.5 SF6-brytare

Thelw16-40.5 SF6-brytare är utformad för ofta drift och kan användas som:

· Atie Circuit Breaker.

· Acircuit Breaker för att stänga kondensatorbanker och reaktorbanker.

Den har en inbyggd transformator för mätning och skydd. LW16-40.5 kan direkt ersätta den oljefria brytaren i den oljefria brytaren och med filterkonsoler kan också ersätta olika typer av flerbreparare. Det är den idealiska olja-fria brytaren för 35kV kraftsystem.

Modellbeskrivning

Huvudtekniska parametrar

Inga.	ltem		Enhet	Data
1	Betyg	spänning	kv	40.5
	Klassad isolering nivå	Blixtnedslag på tål spänning (full crest valuel	kv	185
		Strömfrekvens tål spänning (Imin)	kv	95
2	Nominell ström		A	1600 2000
3	Mekaniskt liv		Nästa fime	3000
4	Klassat tryck av svavelhexafluoridgas -lgauge -tryck vid 20 ℃)		MPA	0.50
5	Larmtryck/minsta funktionellt tryck (mättryck vid 20 ℃)		MPA	0,47/0,45
6 7	Klassad kortslutningsström		de	25	31.5
	Klassad kortslutning Stängningsström (Peak)		De	63	80
8	Klassad kort tid tål ström (termisk stabil ström)		de	25	31.5
9	Klassad kort tid tål ström (termisk stabil ström)		de	60	80
10	Klassad kortslutningsström		de	63	8
11	Det kumulativa antalet swilching-tider under nominell kortslutning.		Times	15	10
12	Nominell kortslutning		S	4
13	Stängningstid lat betygsatt driftsvoltagel		S	≤0.1
14	Växlingstid (vid nominell drift Voltagel		S	0.06
15	Nominell driftsordning			C-0,3S-CO-180S-CO
16	Betygsatt öppning och stängande monomial copacitor bankström			400
17	I läckage		%år	≤1
18	Vatteninnehåll i svavelhexafluorid GOS (V/VM)			≤150x10-9
19	CT14 vårens driftsmekanism med nominell driftsspänning
	Stängande spole, öppningsspolning		V	IAC): 220 380 (DC): 48 110 220
	Energilagringsmotorspänning		V	IAC): 220 380 (DC): 110 220
20	Svavelhexafluoridgasvikt		Kg	8
21	Vikt av Circuil Breaker [inklusive Operafing Mechanisml		Kg	1400

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: LW16-40.5 SF6-brytare

Arbetsmiljö för LW16-40.5 SF6-brytare:

· Omgivningstemperatur: -30 ° C till +40 ° C

· Höjd: Upp till 1 000 meter (kan anpassas för högre höjder)

· Fuktighet: Den relativa fuktigheten bör inte överstiga 95%.

· Föroreningsnivå: Lämplig för måttliga föroreningsmiljöer (upp till föroreningsgrad III).

· Seismisk motstånd: Utformad för att motstå jordbävningsintensiteten på upp till 8 grader på Richter -skalan.

Dessa miljöförhållanden säkerställer att brytaren fungerar pålitligt under typiska förhållanden som finns i kraftdistributionssystem.

Möjliga orsaker till elektrisk kretsfel

Artikel: LW16-40.5 SF6-brytare

· Felaktig SF6 -gastryck:

· · Otillräckligt SF6 -gastryck kan leda till dålig båge -kylningsprestanda, vilket gör att brytaren misslyckas med att avbryta fel ordentligt.

· Kontaminering av SF6 -gas:

· · Fukt eller föroreningar i SF6 -gasen kan försämra dess dielektriska egenskaper, vilket påverkar brytarens prestanda.

· Mekaniskt fel:

· · Slitage av interna komponenter, såsom kontakter, fjädrar eller driftsmekanismen, kan orsaka fel vid öppnings-/stängningsoperationen.

· Elektrisk överbelastning:

· · Överdriven ström som passerar genom brytaren utöver dess nominella kapacitet kan orsaka överhettning, skador på kontakter eller isoleringsfel.

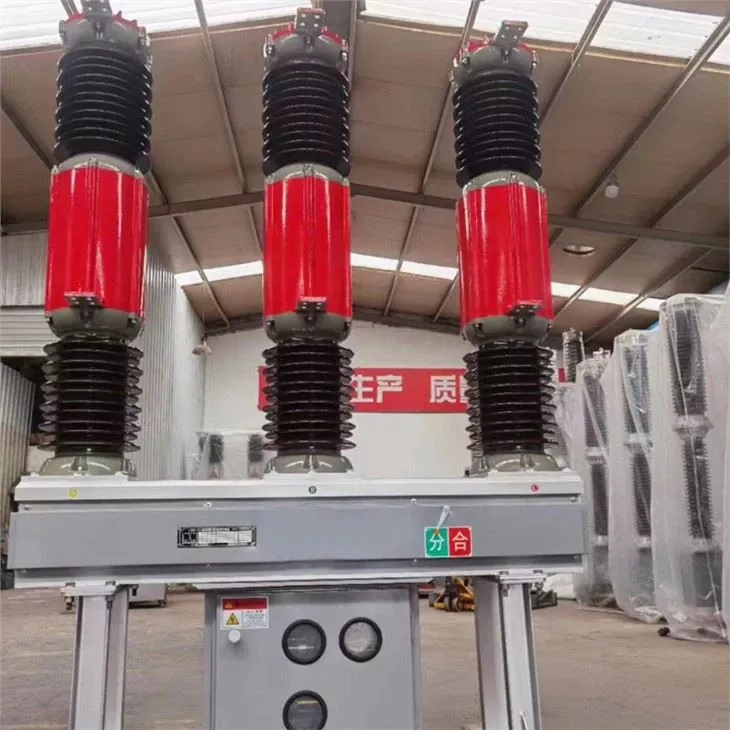

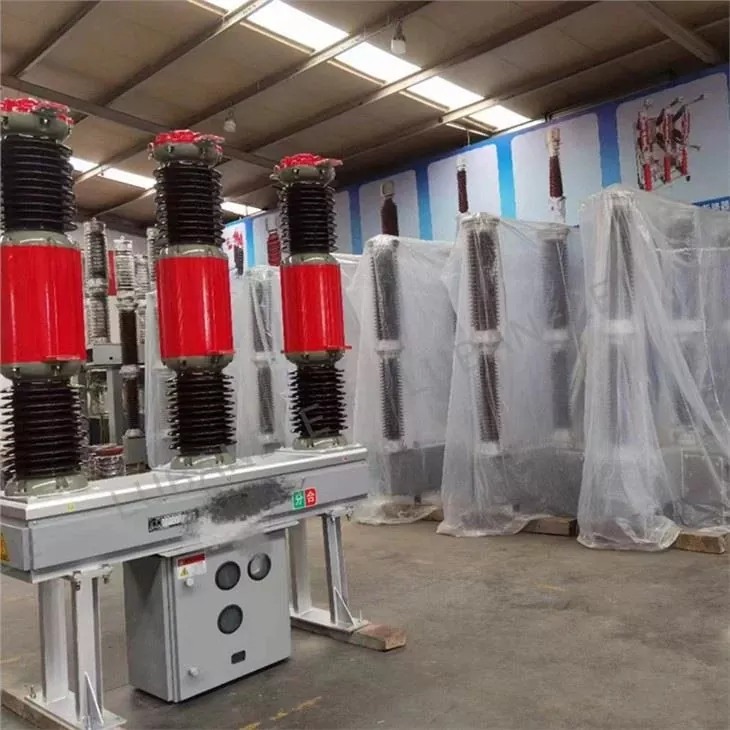

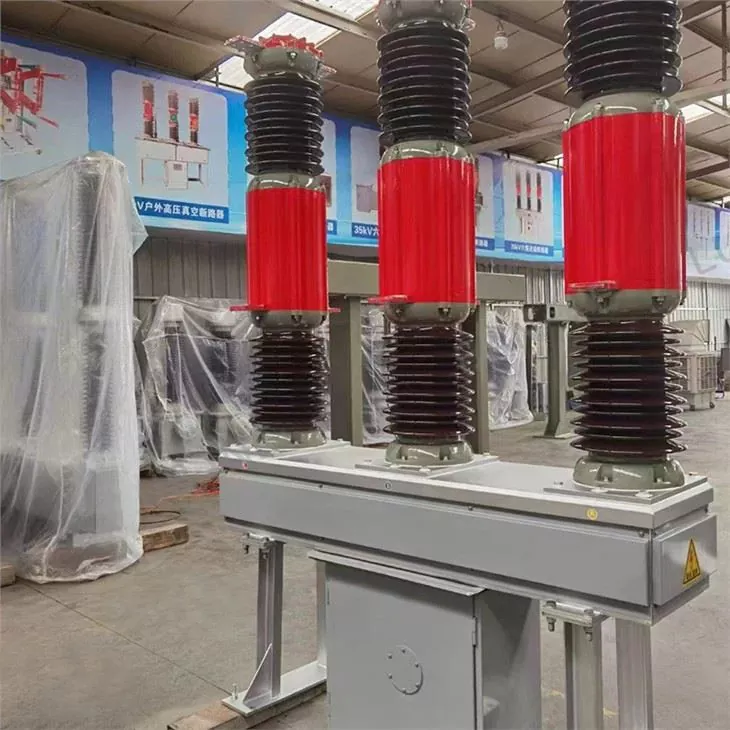

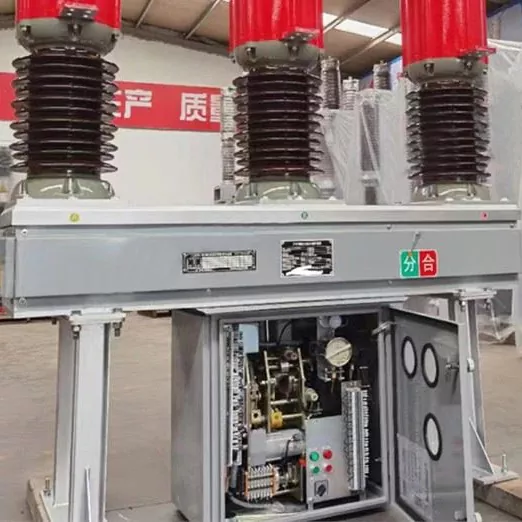

Produktens verkliga skott

Vanliga frågor

Artikel: LW16-40.5 SF6-brytare

1. Vad är den nominella spänningen för LW16-40.5 SF6-brytaren?

· LW16-40.5 SF6-brytaren är konstruerad för en nominell spänning på40,5 kV och är lämplig för 35 kV kraftsystem.

2. Vilken typ av gas används i brytaren?

· LW16-40.5 USESSF6 (svavelhexafluorid) gas, som har utmärkta dielektriska och båge-utsläppande egenskaper.

3. Hur ofta kan LW16-40.5 SF6-brytaren fungera?

· LW16-40.5 är utformad för fristående operation, vilket gör den idealisk för applikationer som slipsbrytare och brytare för kondensator- och reaktorbanker.
