Inomhus sidomonterad vakuumbrytare

Timetric inomhus sidomonterad vakuumkretsbrytare  Introduktion Arbetsprincip

1. Du kan vara säker på att köpa Timetric Indoor Side Mounted Vakuum Circuit Breaker från vår fabrik.  Inomhus sidomonterad vakuumkretsbrytare stängningsprincip När strömbrytaren är i tillståndet att öppna energilagring, när stängningsinstruktionen tas emot, kommer mekanismen snabbt att stängas. Mekanismens utgående arm trycker verkan av strömbrytarens stora axelsystem genom transmissionsstången, driver transmissionsisolatorn och den rörliga änden av ljusbågssläckningskammaren att röra sig i stängningsriktningen och drar kontaktens fjäder efter kontakten av dynamiska och statiska kontakter för att generera överslag. När bommen på den stora axeln trycker på transmissionsisolatorn, sträcker den andra änden av bommen på båda sidor växlingsfjädern för att slutföra energilagringen; Mellanfasarmen trycker på strömbrytarens stängningsindikator så att indikatorn indikerar stängningstillståndet. Strömbrytaren är stängd.

2. Inomhus sidomonterad vakuumkretsbrytare öppningsprincip Effektbrytaren är stängd med energilagring eller stängd utan energilagringstillstånd, när man tar emot öppningsinstruktionen är mekanismen att frigöra stängningsläget, snabbt öppna. Under inverkan av växlingskraft bryter brytaren upp och ljusbågssläckningskammaren bryter strömmen för att bilda en öppen krets. Spakarmen, transmissionsisolatorn, huvudaxeln, bromsfjädern, stängnings- och öppningsskyltarna är alla återställda till öppningsläget. Effektbrytarens öppning slutförd.

3. Arbetsprincip för inomhus sidomonterad vakuumströmbrytare handkärra Denna typ av strömbrytare kan installeras på handkärrans ram är utrustad med en skruvmutterdrivmekanism. Den kan lätt drivas för att få handkärran att flytta mellan frånkopplings-/testläget och arbetsläget. Med självlåsningen av ledskruvsmuttern kan handkärran på ett tillförlitligt sätt låsas i arbetsläge för att förhindra olycka orsakad av inverkan av elektrisk kraft.

Timetrisk inomhus sidomonterad vakuumkretsbrytare parameter (specifikation)

Timetric inomhus sidomonterad vakuumkretsbrytare Fördelar

1. Inomhus sidomonterad vakuumbrytare Enkel struktur
2. Inomhus sidomonterad vakuumbrytare Anpassa vakuumbrytare av ultralågt motstånd
3. Inomhus sidomonterad vakuumkretsbrytare Anpassa optimering och modulär fjädermanövermekanism
4. Inomhus sidomonterad vakuumkretsbrytare Lämplig för tillfällen med frekvent drift
5. Inomhus sidomonterad vakuumbrytare Gratis underhåll och lång livslängd
6. Inomhus sidomonterad vakuumkretsbrytare Hög tillförlitlig prestanda

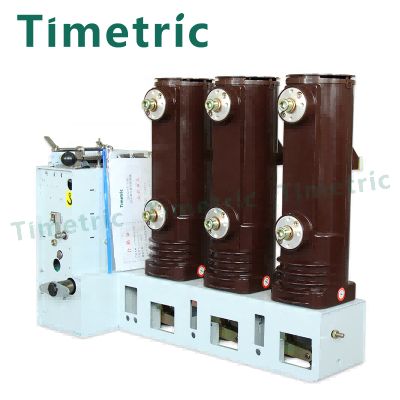

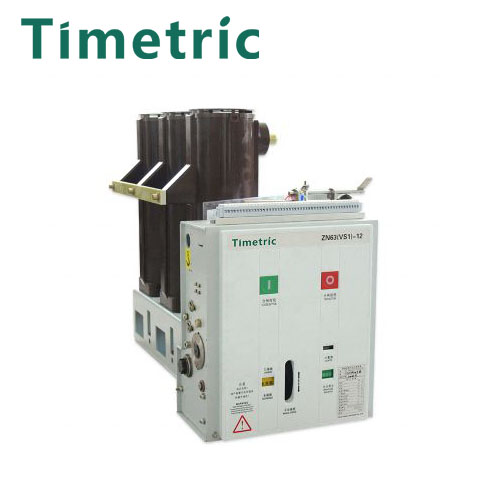

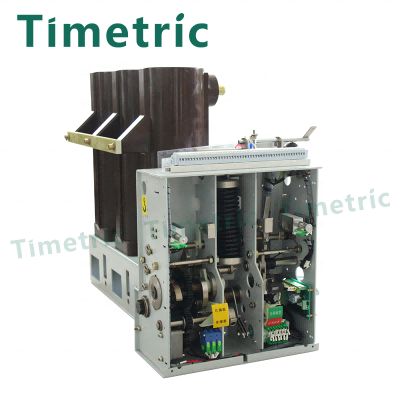

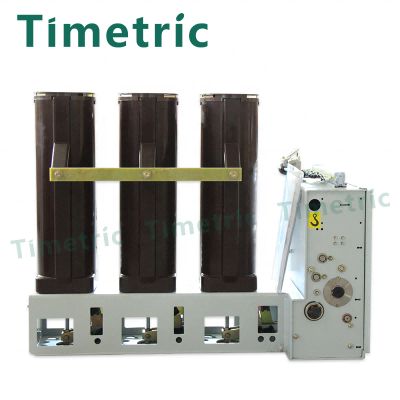

Timetric inomhus sidomonterad vakuumbrytare  Detaljer
