Tack för att du valde vår senaste produkt, Timetric treläges vakuumbrytare. Våra produkter är inte bara prisvärda, utan också av utmärkt kvalitet. Under tillverkningsprocessen kontrollerar vi strikt varje länk för att säkerställa den höga kvaliteten på produkterna. Dessutom tillhandahåller vi förstklassig teknisk support. Vi är övertygade om att i den framtida utvecklingen kommer vårt team att fortsätta att arbeta hårt och arbeta hand i hand med alla samhällsskikt för att uppnå målet om ömsesidig nytta och win-win.

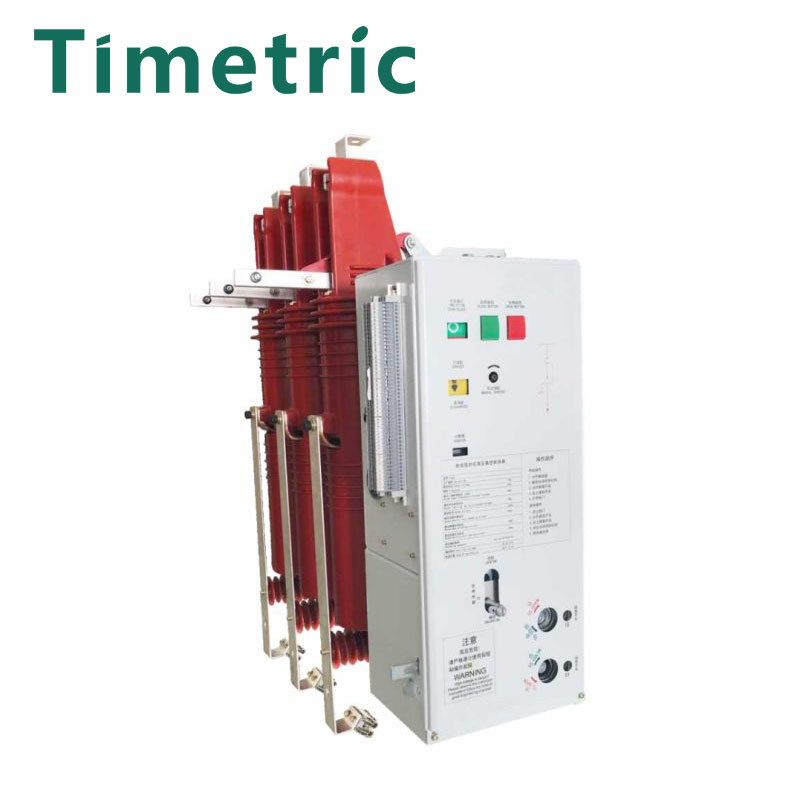

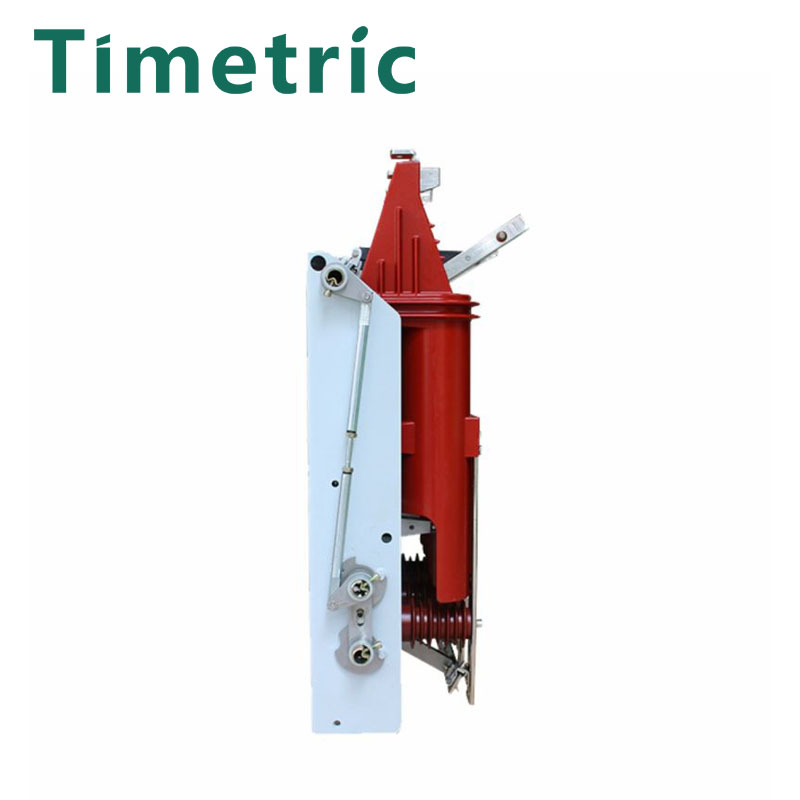

VKF(C)-12GD-serien inomhus högspänning trestations vakuumbrytare har utmärkta elektriska och mekaniska egenskaper, pålitlig och stabil mekanism, lång livslängd. Huvudkretsen antar solid tätningspol, vilket förbättrar strömbrytarens miljöanpassningsförmåga och isoleringspålitlighet. Pålitlig mekanisk och elektronisk prestanda och förlängd mekanisk och elektronisk livslängd gör underhållsfria brytare möjliga. Den kan användas i 3,6-12kV kraftsystem, som ett elnätsutrustning, industri- och gruvföretag kraftdesign skyddsbox kontrollenhet, lämplig för en mängd olika typer av belastning och frekvent drift, flera gånger för att bryta kortslutningen aktuella tillfällen. Produkten har en perfekt mekanisk och elektrisk förreglingsanordning, med hög driftsstabilitet och tillförlitlighet, för att säkerställa säkerheten för operatörer och utrustning, för att säkerställa elsäkerheten.
◇ Använder solid tätningsstångsteknik.
◇ Produkten antar modulär design: ramstruktur, integrerad isoleringsbrytare, solid sluten vakuumbrytare, jordbrytare, sensor, förreglingsmekanism, manövermekanism som en av de högpresterande miniatyriserade högspänningsprodukterna.
◇ Måtten på anpassningsskåpet är (500 x 1000 x 1800) mm
◇ Vridbrytare med synlig fraktur efter öppning. Det finns en påtvingad mekanisk förregling mellan isoleringsbrytaren, strömbrytaren och jordbrytaren för att förhindra felfunktion.
◇ Strömbrytare antar modulär manövermekanism, kan bytas ut eller repareras oberoende, bra utbytbarhet. Den kan manövreras manuellt, eller AC och DC energilagring kan väljas för att uppnå fjärrkontroll.
◇ Skåpsdörren och markbrytaren är designade med en pålitlig förreglingsstruktur för att säkerställa förarens säkerhet.
◇ Omgivningstemperatur: -25 ℃ +40 ℃;
◇ Relativ luftfuktighet: dagligt medelvärde <95%, månadsmedelvärde <90%;
◇ Höjd: inte högre än 1000m;
◇ Seismisk intensitet: inte mer än 8 grader:
◇ Användningsplats: ingen explosionsrisk, kemiska och våldsamma vibrationer och föroreningar.
◇ Användningsförhållanden på höjd över 1000 meter
◇ På en höjd av mer än 1 000 meter. Den relativa minskningen av luftdensiteten kommer att påverka apparatens skyddsfaktor.
◇ Användaren måste göra beräkningen när man väljer omkopplaren.
◇ Rekommenderad beräkningsmetod:
Hitta höjden H för den angivna platsen, beräkna (formel 1) den relevanta höjdkoefficienten Ka enligt bestämmelserna i GB311.1, multiplicera blixtimpulsmotståndsspänningen och effektfrekvensmotståndsspänningen för omkopplaren med Ka, och det erhållna värdet är spänningsmotståndsparametern som måste uppnås när strömbrytaren används på hög höjd H, och samtidigt i miljön under 1000 meter.
Innehåll | Enhet | Värde | ||
Märkspänning | kV | 12 | ||
Nominell korttidseffektfrekvens motstår spänning: fas/brott | 42 | |||
Nominell blixtimpuls motstår spänning (topp): fas/brott | 75/85 | |||
Sekundär krets effektfrekvens tål spänning (1 min) | V | 2000 | ||
Betygsatt frekvens | Hz | 50 | ||
Märkström | A | 630 1250 | ||
Nominell kortslutningsbrytström | kA | 20 | 25 | 31.5 |
Nominell toppmotståndsström | kA | 50 | 63 | 80 |
Märkkortslutningsström | kA | 50 | 63 | 80 |
4s klassad korttidshållfasthet ström | kA | 20 | 25 | 31.5 |
Bedömd korttidsmotstå nuvarande varaktighet | S | 4 | ||
Nominell brytström för enkel/back-to-back kondensatorbank | A | 630/400 | ||
Märkkondensatorbanker stänger startström | kA | 12,5 (frekvens inte större än 1 000 Hz) | ||
Antalet gånger den nominella kortslutningsströmmen bryts | tid | 30 | ||
Mekanisk livslängd (frånkopplingsbrytare/brytare/jordbrytare) | 3000/10000/3000 | |||
Tillåten slitageackumulerande tjocklek av dynamiska och statiska kontakter | mm | 3 | ||
Nominell stängningsdriftspänning | V | AC24/48/110/220 DC24/48/110/220 | ||
Märk öppningsdriftspänning | ||||
Märkspänning för energilagringsmotor | V | AC24/48/110/220 DC24/48/110/220 | ||
Märkeffekt för energilagringsmotor | W | 70 | ||
Lagringstid för energi | S | ≤15 | ||
Kontaktöppningsavstånd | mm | 9±1 | ||
överfärd | 3,5±1 | |||
Avvisningstid för kontaktens stängning | Fröken | ≤2 | ||
Trefasindelning och stängning är olika | ≤2 | |||
Omkopplingstid (märkspänning) | ≤40 | |||
Stängningstid (märkspänning) | ≤60 | |||
Genomsnittlig öppningshastighet (kontaktminut~6mm) | Fröken | 0,9–1,3 | ||
Genomsnittlig stängningshastighet (6 mm ~kontakt precis stängd) | 0,5–1,1 | |||
Rebound-amplitud för kontaktöppning | mm | ≤2 | ||
Kontaktstängande kontakttryck | N | 2400±200(20-25kA)3100+200(31,5kA) | ||
Bedömd driftsekvens | O-0,3s-CO-180s-CO |
