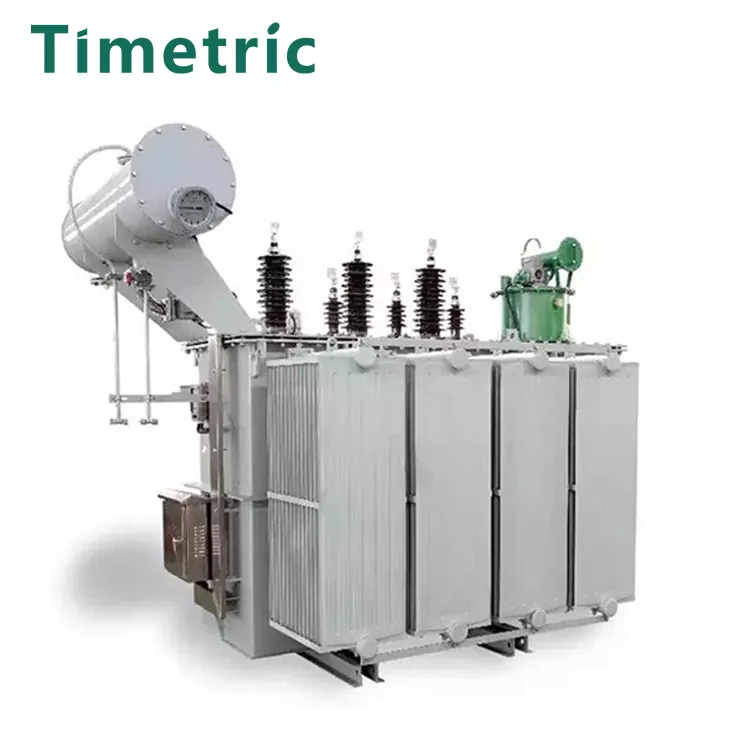

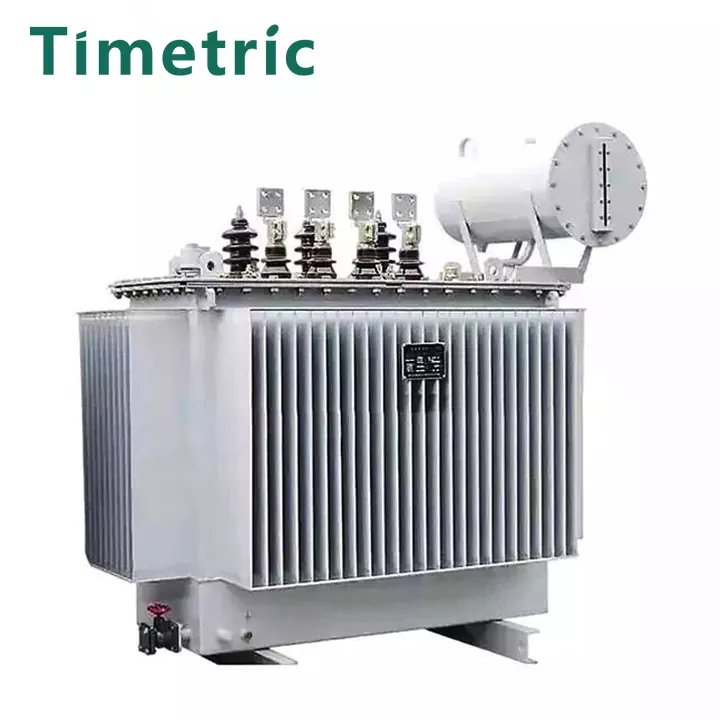

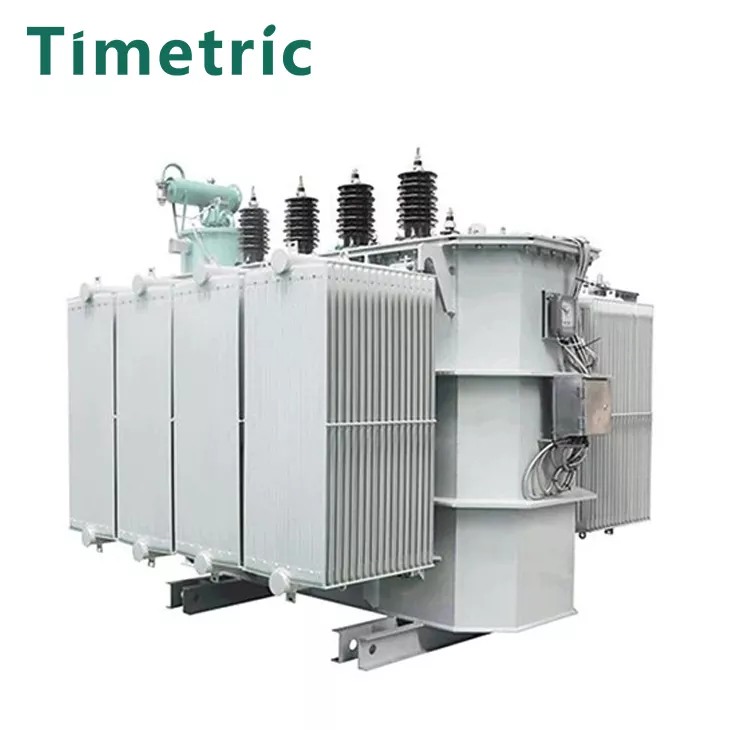

Högspänningseffekttransformator

Högspänningskrafttransformatorn som produceras av Timetric Electric är en enhet som används för att konvertera ett visst värde på växelström (ström) till en annan eller flera olika spänningsvärden (ström) med samma frekvens. När AC passeras genom den primära lindningen genereras ett växlande magnetflöde. Det växlande magnetiska flödet inducerar en AC -elektromotivkraft i den sekundära lindningen genom den magnetiska ledningen av järnkärnan. Nivån för den sekundära inducerade elektromotoriska kraften är relaterad till antalet varv på de primära och sekundära lindningarna, det vill säga spänningen är proportionell mot antalet varv. Huvudfunktionen är att överföra elektrisk energi, så den nominella kapaciteten är dess huvudparameter. Den nominella kapaciteten är ett konventionellt värde som representerar kraft. Det är en karaktärisering av storleken på den överförda elektriska energin, uttryckt i KVA eller MVA. När den nominella spänningen appliceras på transformatorn används den för att bestämma den nominella strömmen som inte överskrider temperaturökningsgränsen under specifika förhållanden. Den mer energibesparande krafttransformatorn är den amorfa legeringens kärndistributionstransformator, vars största fördel är att förlustvärdet utan belastning är extremt lågt. Huruvida förlustvärdet utan belastning kan garanteras i slutändan är kärnfrågan som ska beaktas i hela designprocessen. Vid arrangemang av produktstrukturen, förutom att betrakta att den amorfa legeringskärnan i sig inte påverkas av yttre krafter, måste de karakteristiska parametrarna för den amorfa legeringen också vara exakt och rimligt utvald under beräkningen.

Huvudtekniska parametrar

Arbetsmiljö ：

Timetric Electric High Voltage Power Transformer Använd miljö:

‌1. Temperaturkrav‌: Drifttemperaturen för högspänningstransformatorn har en direkt inverkan på dess prestanda. Generellt sett bör transformatorns omgivningstemperatur vara mellan -30 ° C och 40 ° C. Överskridande av detta intervall kommer att påverka den normala driften av transformatorn, särskilt i kalla eller varma miljöer, kan isoleringsmaterialet och kylsystemet för transformatorn påverkas, vilket resulterar i utrustningsskador eller instabil drift‌. Dessutom bör temperaturgränsen för torrtyptransformatorn också noteras. Den maximala tillåtna temperaturen för transformatorn med användning av F-klassisoleringsmaterial är 155 ° C, och den maximala tillåtna temperaturen för transformatorn med H-klassisoleringsmaterial är 180 ° C‌.

2. Fuktighetskrav‌: Transformatorns omgivande fuktighet är också en viktig faktor. En miljö med hög luftfuktighet kan lätt orsaka fukt på ytan och inre isoleringsmaterial för utrustningen, vilket minskar isoleringsprestanda och ökar utrustningens fel. Därför bör transformatorns omgivningsfuktighet i allmänhet kontrolleras under 85%.

3. Höjdkrav‌: Höjden påverkar också transformatorns drift. Generellt sett, när höjden överstiger 1 000 meter, kommer isoleringsprestanda att minska på grund av minskningen av lufttrycket, och utformningen och materialvalet av transformatorn måste justeras i enlighet därmed för att säkerställa dess normala drift. 4. Luftkvalitetskrav: Transformatorns omgivande luftkvalitet måste också vara bra för att undvika erosion och föroreningar av utrustningen genom skadliga gaser, damm, etc., särskilt i industriområden eller platser med allvarlig förorening, motsvarande skyddsåtgärder bör vidtas för att säkerställa stabila drift av transformatorn.

5. Andra miljöfaktorer: Transformatorn ska installeras på en plats utan uppenbar skakning eller slagvibration, och det bör inte finnas någon gas och damm i mediet som är tillräckligt för att korrodera metallen och skada isoleringen. Dessutom måste transformatorn också vara utrustad med blixtskydd, brandskydd, stöld stöld och andra skyddsåtgärder för att skydda utrustningen och minska påverkan av externa faktorer.

Funktioner och fördelar med transformatorer

Krafttransformatorer är huvudutrustningen för kraftöverföring och distribution i kraftsystem. Krafttransformatorer minskar huvudsakligen högspänningen för kraftnätet till en spänning på 6000 volt (V) eller 380 volt (V) som kan användas direkt för att leverera kraft till elektrisk utrustning.

Om en överbelastning eller kortslutning inträffar inuti transformatorn, kommer det isolerande materialet eller isolerande olja att sönderdelas, expandera och till och med förgasar på grund av hög temperatur eller elektriska gnistor, vilket gör att transformatorns inre tryck ökar kraftigt, vilket kan få transformatorskalet att explodera, en stor mängd isolerande olja för att spraya ut och bränna, och oljeflödet kommer att öka risken för eld.

Under driften bör uppmärksamhet ägnas åt eld- och explosionsförebyggande:

(1) Överbelastning av drift: långvarig överbelastningsoperation kommer att få spolen att värmas upp, isoleringen gradvis åldras och orsakar en kortslutning.

(2) Kontrollera regelbundet kvaliteten på den isolerande oljan: oljekvaliteten bör testas regelbundet och okvalificerad olja bör bytas ut i tid, eller andra åtgärder bör vidtas.

(3) Förhindra transformatorns kärnisolering från åldrande och skador. Långvarig uppvärmning av kärnan orsakar isoleringsåldring.

(4) Förhindra att isoleringen skadas på grund av slarvigt underhåll. Om repor eller skador hittas, bör de hanteras i tid.

(5) Se till att ledningarna är i god kontakt. Dålig kontakt kommer att orsaka lokal överhettning.

(6) Förhindra blixtnedslag, eftersom transformatorn kan brinna ut på grund av isolering.

(7) Kortslutningsskydd: Om en kortslutning inträffar i transformatorspolen eller belastningen kan transformatorn brinna ut om skyddssystemet misslyckas eller skyddsinställningen är för stor. Därför bör tillförlitligt kortslutningsskydd installeras.

(8) Bra jordningsskydd.

(9) Ventilation och kylning: Om transformatorspoltråden är klass A -isolering är dess isolering främst pappers- och bomullsgarn. Isoleringslivslängden kommer att reduceras med ungefär hälften för varje 8 ° C ökning av temperaturen. Transformatorn arbetar vid en normal temperatur under 90 ° C och har ett liv på cirka 20 år. Om temperaturen stiger till 105 ° C är livet 7 år. När transformatorn är i drift bör god ventilation och kylning upprätthållas.

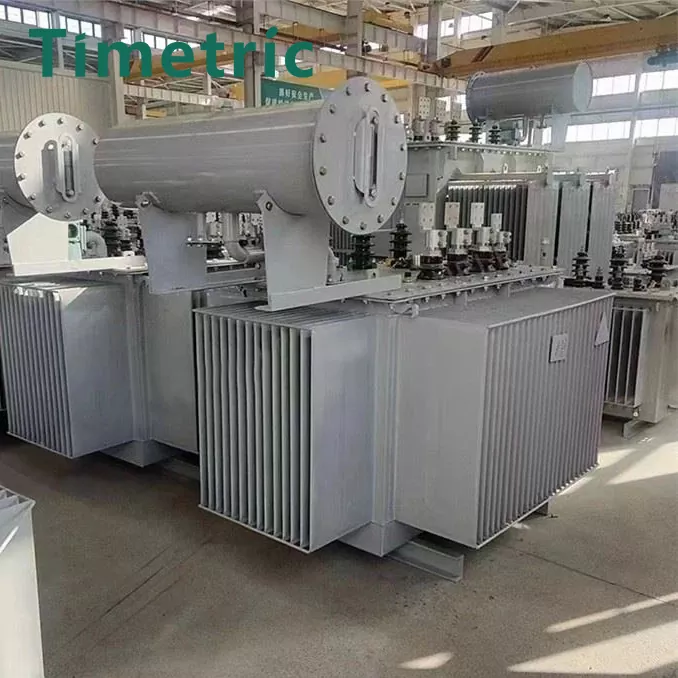

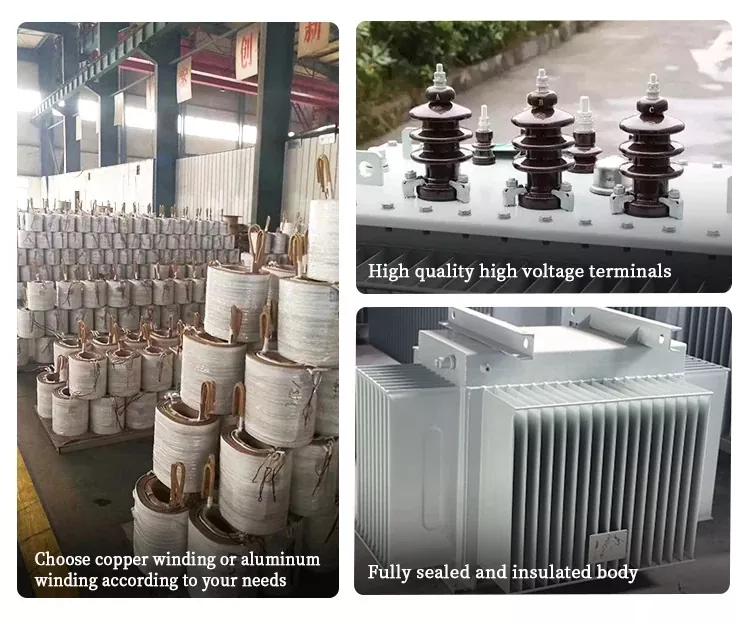

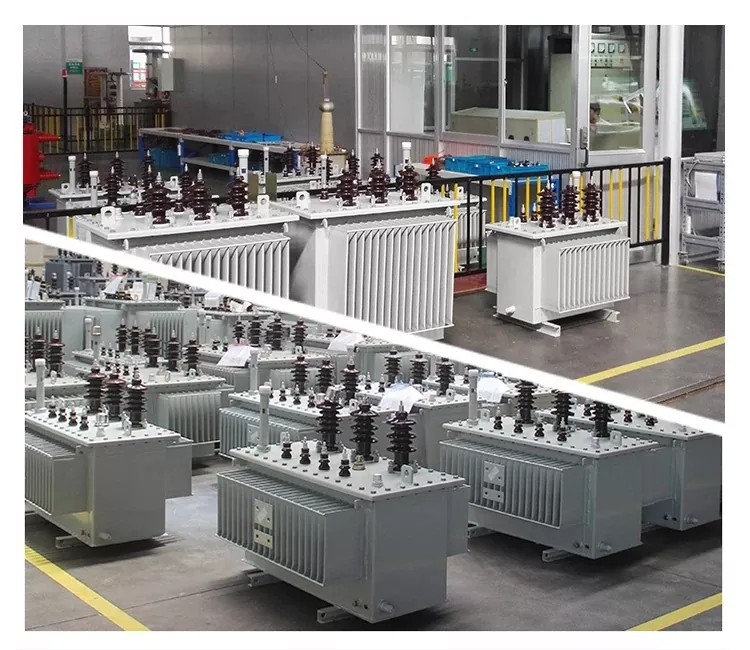

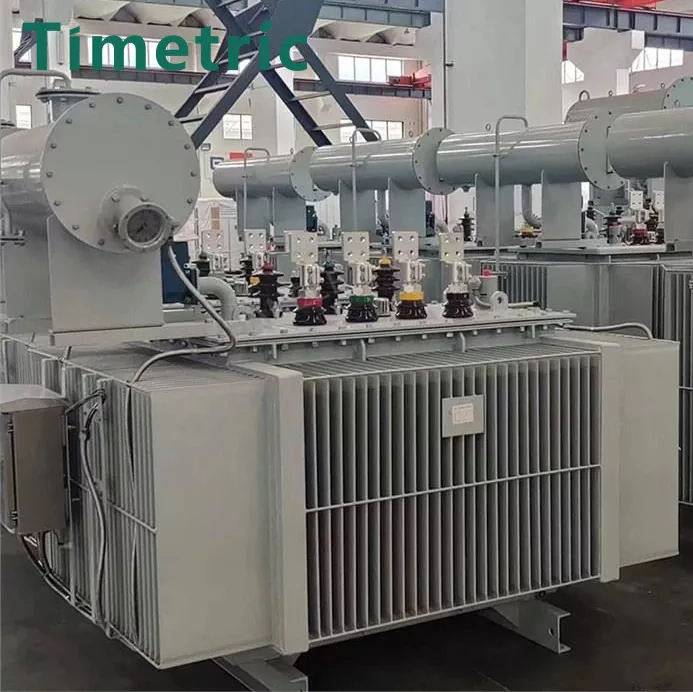

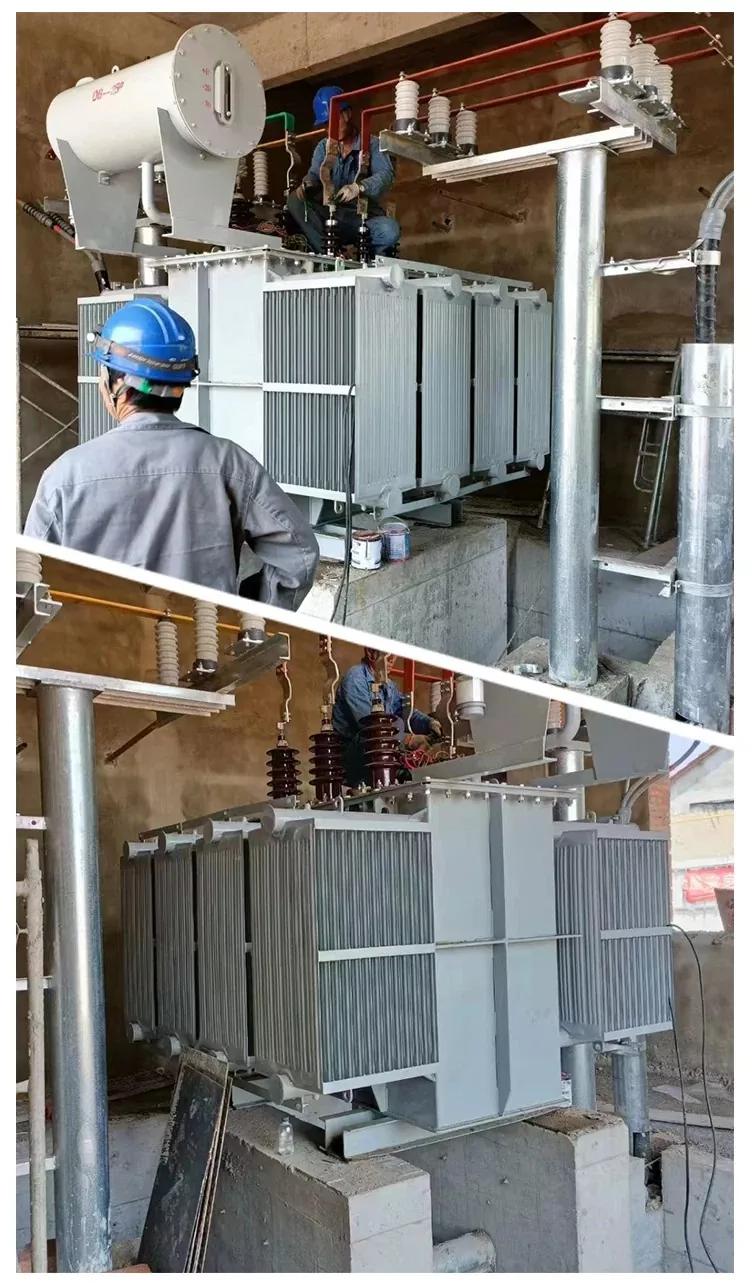

Produktens verkliga skott

Vanliga frågor

Kan ditt företag tillhandahålla anpassad hög spänningskrafttransformator?

Naturligtvis, vänligen ange alla krav i den oljeupptäckta transformatorn så mycket som möjligt, till exempel: spänning, kapacitet, spänningsförhållande, frekvens, produktapplikationsområde, kylmetod etc.

Vad är din snabbaste leveranstid?

Under normala omständigheter accepterar vi kundförfrågningar, kommunicerar och bekräftar de specifika parametrarna för den oljeupptäckta transformatorn, och den faktiska produktionstiden bestäms enligt köpmängden.

Hur är din service efter försäljning?

Vi stöder 1 års garanti. Det normala citatet inkluderar inte tjänst på plats efter försäljning. Gratis online -kommunikation och vägledning finns tillgängliga.
