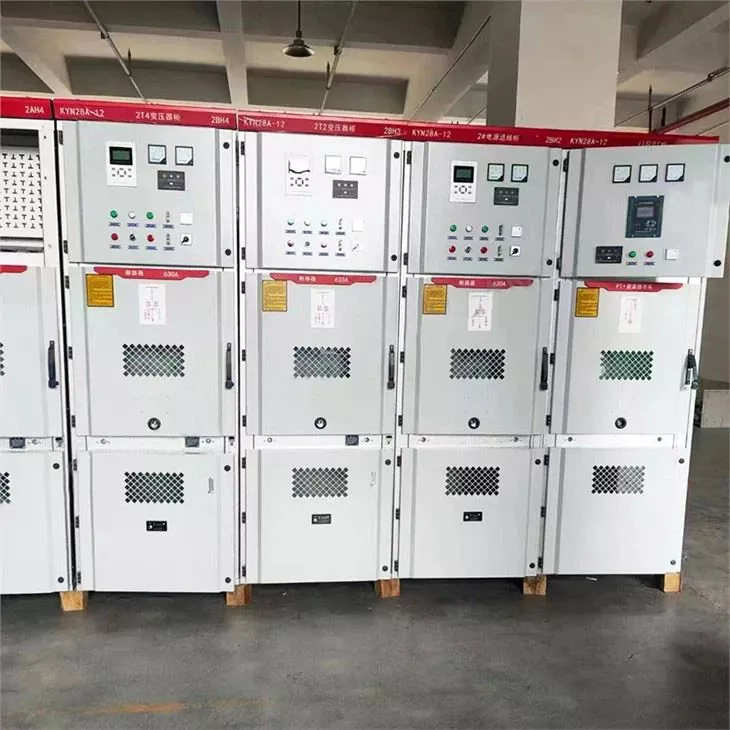

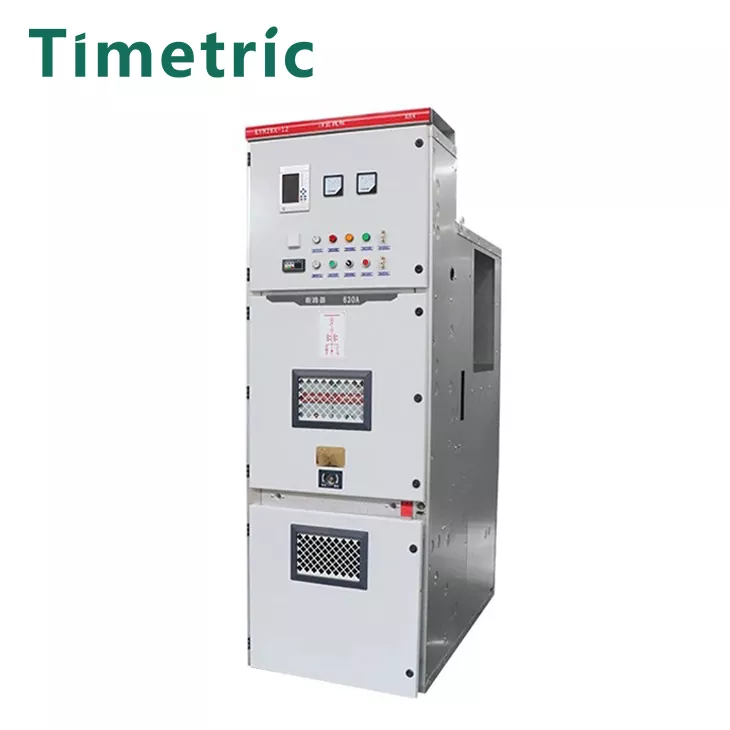

Armored Air Isolated Switchgear Indoor 11kV bör uppfylla de relevanta kraven i GB3906-1991 "3-35 kV AC Metal-Evenchosed Switchgear" Standard. Den består av två huvuddelar: skåpet och brytaren och har funktioner som overhead inkommande och utgående linjer, kabelinkommande och utgående linjer och samling av samlingar. Skåpet består av ett skal, elektriska komponenter (inklusive isoleringsdelar), olika mekanismer, sekundära terminaler och anslutningar.
Strukturen för högspänningsomkopplarskåpet är i allmänhet lik, främst uppdelat i ett brytningsrum, ett samlingsrum, ett sekundärt kontrollrum (instrumentrum) och ett matarrum. Det finns i allmänhet stålplattor mellan rummen.

Högspänningsomkopplare kan delas upp i följande tre typer:

1.1. Avtagbar typ eller vagnstyp (indikerad av y):
Det betyder att de viktigaste elektriska komponenterna i skåpet (såsom brytare) är installerade på en avtagbar vagn. Eftersom vagnskåpet har god utbytbarhet kan det förbättra tillförlitligheten för strömförsörjningen kraftigt. Vanligt använda vagnstyper inkluderar: isoleringsvagnar, mätvagnar, brytare vagnar, PT-vagnar, kondensatorvagnar och använda variabla vagnar, såsom Kyn28A-12.

1.2. Fast typ (indikerad av G):
Det betyder att alla elektriska komponenter i skåpet (såsom brytare eller lastomkopplare etc.) är fast installerade. Fast switchgear är enklare och mer ekonomisk, såsom XGN2-10, GG-1A, etc.
2. Enligt installationsplatsen kan den delas upp i inomhus och utomhus;

2.1. För inomhusbruk (indikeras av N):
Det kan endast installeras och användas inomhus, till exempel: Armored Air Isolated Switchgear inomhus 11kV och andra switchskåp;

2.2. För utomhusbruk (indikeras av W):
Det kan installeras och användas utomhus, till exempel: XLW och andra switch skåp.
3. Enligt kabinettstrukturen kan den delas upp i fyra kategorier: metall-inbyggd pansarskåp, metallupptagen partitionerad switchskåp, metalluppsatt lådan av switchskåp och öppen switchskåp. [1]

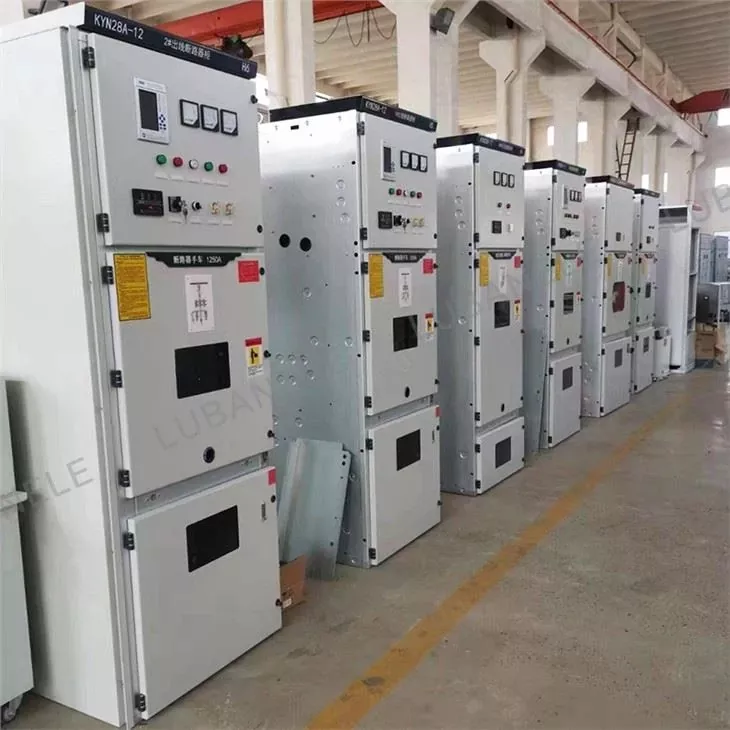

3.1. Metall-upphävd pansarskåp (indikeras av bokstaven K): Huvudkomponenterna (såsom brytare, transformatorer, samlingar etc.) av den metalluppsatta switchgear installeras i jordade fack separerade av metallpartitioner. Såsom Kyn28A-12 högspänningsomkopplare.
3.2. Metallkyldad partitionerad switchskåp (indikeras av bokstaven J): I likhet med pansar av metallupptagen switchgear, är dess huvudsakliga elektriska komponenter också installerade i separata fack, men det har en eller flera icke-metalliska partitioner som uppfyller vissa skyddsnivåer. Såsom Jyn2-12 högspänningsomkopplare.
3.3. Metall-upphävd kopplingstyp (indikerad med bokstaven X) Switchear-skalet är en metall-inbyggd switchgear. Såsom XGN2-12 högspänningsomkopplare.
3.4. Öppna switchgear, inga krav på skyddsnivå, skalet är delvis öppet switchgear. Såsom GG-1A (F) högspänningsomkopplare.

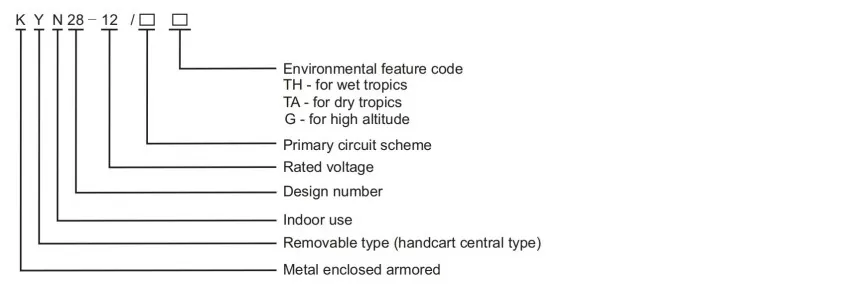

Modellbeskrivning

Huvudtekniska parametrar

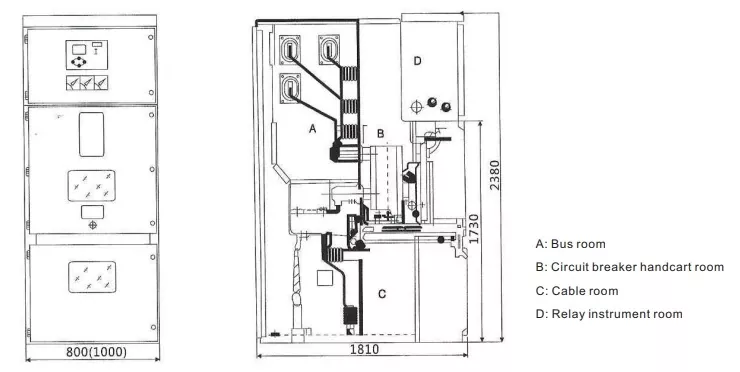

Struktur och monteringsdimensioner

Arbetsmiljö ：

Pansar luftisolerad switchgear inomhus 11kV miljöförhållanden för användning:
Installationsplats: inomhus
Höjd: ≤1000m, vänligen be om andra krav
Omgivningstemperatur: -15 ℃ ~+40c
Maximal daglig temperaturskillnad: ≤25k
Månadsvis genomsnittlig relativ luftfuktighet: ≤90%
Daglig genomsnittlig relativ luftfuktighet: ≤95%
Seismisk intensitetsresistens: 8 grader

Fördelar och funktioner i Switchgear

Armored Air Isolated Switchgear inomhus 11kV Huvudelektriska indikatorer ：

1.21 Klassad spänning med högspänningsomkopplare: 3,6 kV, 7,2 kV, 12 kV

1.2.2 Betygsfrekvens för högspänningsomkopplare: 50Hz/60Hz

1.2.3 Temperaturökning: Huvudkretsens temperaturökning vid nominell ström och nominell frekvens ska uppfylla bestämmelserna i GB/T 11022-1999 "Allmänna tekniska villkor för högspänningsomkopplare och kontrollutrustningstandarder", och följande tillskott ska göras:

1) Temperaturökningsvärdet för komponenterna i skåpet får inte överstiga bestämmelserna i motsvarande standarder för komponenterna.

2) Temperaturökningen av det tillgängliga höljet och locket får inte överstiga 30K.

1.2.4 Klassad kortslutning bryt ström och stängningsström:

1) Nominell kortslutning Breaking Current: 20 ~ 50Ka.

2) Den nominella kortslutningsströmmen (toppvärde) är 2,5 gånger motsvarande nominella kortslutningsström.

1.2.5 Nominell termisk stabilitetsström (vid 4S): 20 ~ 40KA

1.2.6 Nominell dynamisk stabilitetsström (toppvärde) är 2,5 gånger nominell dynamisk stabilitetsström.

1.2.7 Klassad kortslutning Aktuell brytningstider 50 ~ 100 gånger.

1.2.8 Klassade nuvarande brytningstider 20000 ~ 30000 gånger.

1.2.9 Klassad spänning för öppnings- och stängningsmekanism och hjälpkrets: AC, DC 220V eller annat.

Pansar luftisolerad switchgear inomhus 11kV All understationens utrustning och skåpisoleringsbehandling uppfyller kraven för alla arbetsförhållanden.

1.1.12 Det yttre isoleringsavståndet för varje komponent och dess stödjande isolering i högspänningsomkopplingsskåpet uppfyller kraven i staten och det tidigare ministeriet för elkraft. Antikondensationsanordningar kan utrustas efter behov.

1.1.13 Strukturen för högspänningsomkopplingsskåpet säkerställer personalens säkerhet och underlättar drift, underhåll, inspektion, övervakning, översyn och testning.

1.1.14 Anslutningen för varje komponent och dess ledare i högspänningskåpskåpet kommer inte att överstiga den driftstemperatur som anges i relevanta standarder under hög temperaturperioden på sommaren.

1.1.15 Krav för komponenter:

1) Komponenter med samma betyg och struktur i samma typ av produkt kan vara utbytbara.

2) Varje komponent som är installerad på högspänningskåpet uppfyller sina respektive tekniska standarder.

1.2.16 Skyddsnivå och interna fel:

1) När luften används som isolerande medium ensam uppfyller fas-till-fasen och markfrigången för varje fasledare i skåpet de relevanta nationella standarderna.

2) För att förhindra människor från att närma sig högspänningen levande delar av högspänningsomkopplaren och vidröra de rörliga delarna, är skyddsnivån: IP4X, som kan förhindra föremål som metalltrådar med en diameter på ≥1,0 ​​mm eller smala remsor med en tjocklek på ≥1,0 ​​mm från att ingå.

3) För interna fel uppfylls följande krav:

Metall-upphävda högspänningsomkopplare kan förhindra bågskador på arbetare orsakade av sina egna defekter, avvikelser eller felaktigheter. Åtgärder vidtas för att förhindra interna fel i människors orsakade, och låsenheter installeras för att förhindra felaktigt. Tryckavlastningskanaler ställs in för att ta hänsyn till inomhusövertryck och tryckfrisättning orsakad av misslyckandet av interna komponenter.
