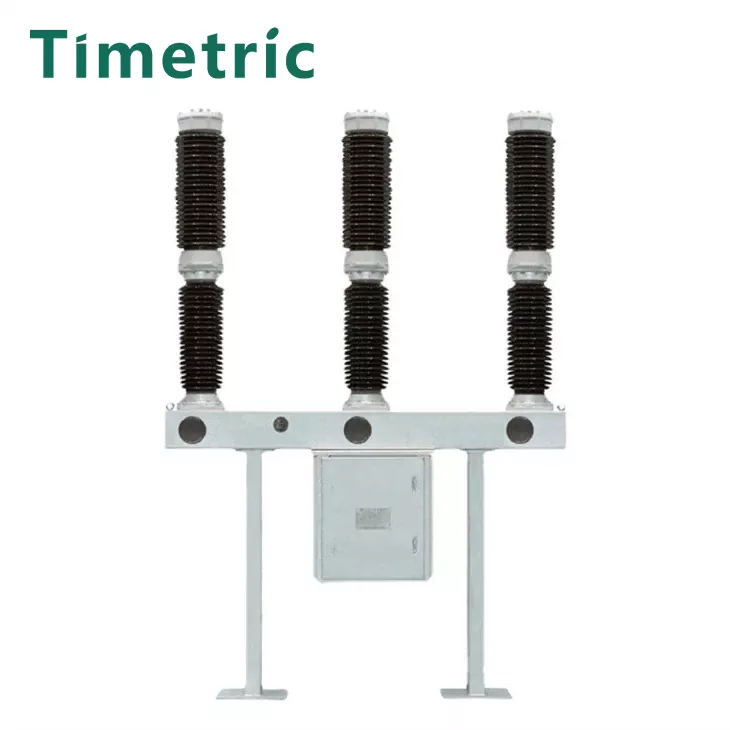

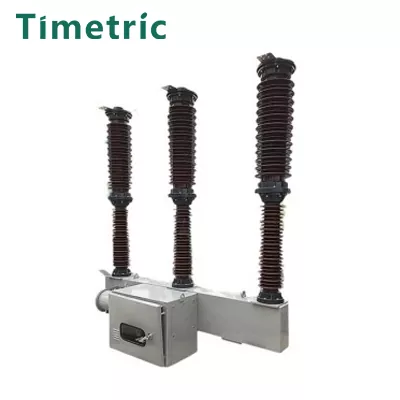

Artikel: 66kv 69kV SF6 -brytare

Effektiv bågsläckning med SF6 -gas:

SF6 -gas fungerar som det avbrottande mediet och erbjuder utmärkta bågsläckningsegenskaper.

Gasen tillhandahåller också överlägsen elektrisk isolering och komprimeras under drift för att effektivt släcka bågar, vilket gör den till en idealisk switch för kondensator- och reaktorgrupper.

Överlägsen brytningsprestanda:

Kan på ett tillförlitligt sätt bryta olika onormala kortkretsar, såsom omvändfasfel, samtidigt jordning vid båda polerna, nästan zonfel och brytningsändfel.

Lågt driftsbuller:

Den förseglade designen isolerar brytaren från atmosfäriska förhållanden och eliminerar gasutsläppsbuller under drift.

Kompakt och enkel struktur:

Har en bågkammare med en enda båge utan ytterligare ventilsystem, vilket resulterar i en kompakt och enkel design.

Minimala underhållskrav:

Avbrottskontakterna, inrymda i SF6 -gas, upplever minimalt slitage under drift, vilket leder till minskad underhållsbelastning och utökade underhållscykler.

Säker och pålitlig drift:

SF6-gas är giftfri och icke-brännbar. Avbrottskammarens utmärkta tätning säkerställer säker och pålitlig långsiktig användning.

Modellbeskrivning

Huvudtekniska parametrar

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: 66kv 69kV SF6 -brytare

Installationsmetod:

 Sidmonterade eller medelmonterade.

Omgivningstemperatur:

Hög: + 40 ° 100

Låg: -30 ° 100

Höjd över havet:

≤2000 m (om de installeras i högre höjder bör den nominella isoleringsnivån justeras i enlighet därmed).

Vindtrycket:

≤700Pa (motsvarande en vindhastighet på 34 m/s).

Seismisk motstånd:

Utformad för att motstå en jordbävningsintensitet på upp till 8 grader.

Föroreningsnivå:

Klass I

Maximal daglig temperaturvariation:

Inte överstiger 25 ° C

Möjliga orsaker till elektrisk kretsfel

Artikel: 66kv 69kV SF6 -brytare

● Kontrollkretsfrågor

● Kopplad styrkrets eller ingen styrkraft (t.ex. blåst säkring, felaktig strömförsörjning eller skadade styrkomponenter).

● Felaktiga eller dåliga anslutningar i hjälp- eller trippspolkretsen.

● Tryckavvikelser

● Otillräckligt SF6-gastryck vilket resulterar i otillräcklig isolering eller båge-utsläppande prestanda.

● Hög fuktinnehåll i SF6 -gasen, vilket leder till isoleringsnedbrytning och potentiella kortkretsar.

Mekaniska misslyckanden

Fastnat driftsmekanism på grund av brist på smörjning, slitage eller mekaniska hinder.

Felaktig anpassning eller fel i avbrottskontakterna.

Överbelastning eller felförhållanden

Ihållande överbelastningar eller kortslutningsförhållanden i nätverket som utlöser automatisk trippning.

Utlöst brytare på grund av felaktiga belastningsförhållanden eller systemfel.

Miljöpåverkan

Hög förorening eller frätande miljöer som orsakar kontakterosion eller isoleringsförsvagning.

Extrema temperaturvariationer som påverkar de mekaniska och isolerande egenskaperna.

Felaktig drift

Manuella driftsfel, såsom felaktiga omkopplingssekvenser eller otillräcklig återställning efter snubbla.

Oavsiktlig stängning av brytaren under felförhållanden.

Åldrande eller slitage

Gradvis nedbrytning av komponenter, såsom fjädrar, lager eller kontaktpunkter, över tid.

Föråldrade eller inkompatibla komponenter som leder till operativa ineffektiviteter.

Elektriska komponentfel

Felaktiga reläer, sensorer eller tryckmätare som stör brytarkontroll och övervakning.

Brända eller skadade driftspolar på grund av överdriven spänning eller långvarig aktivering.

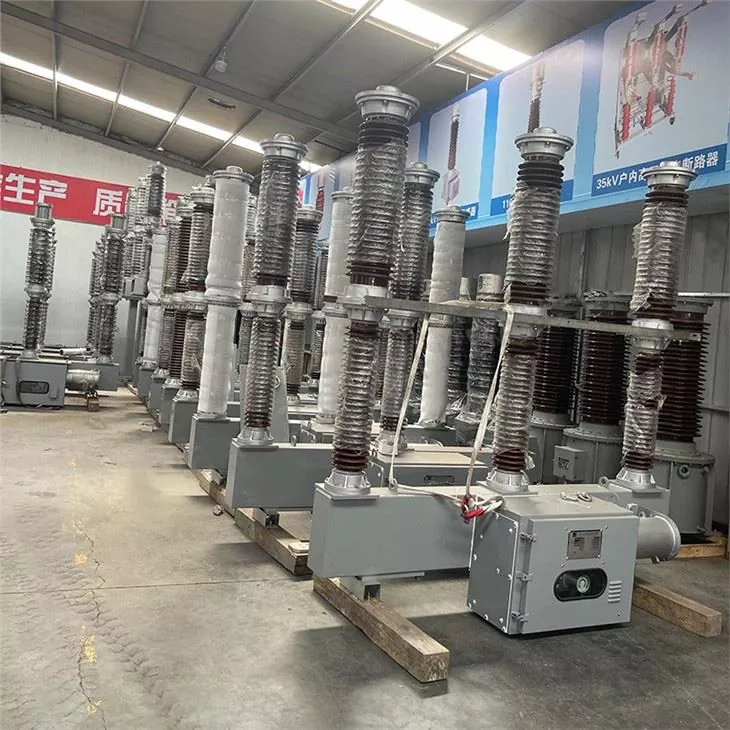

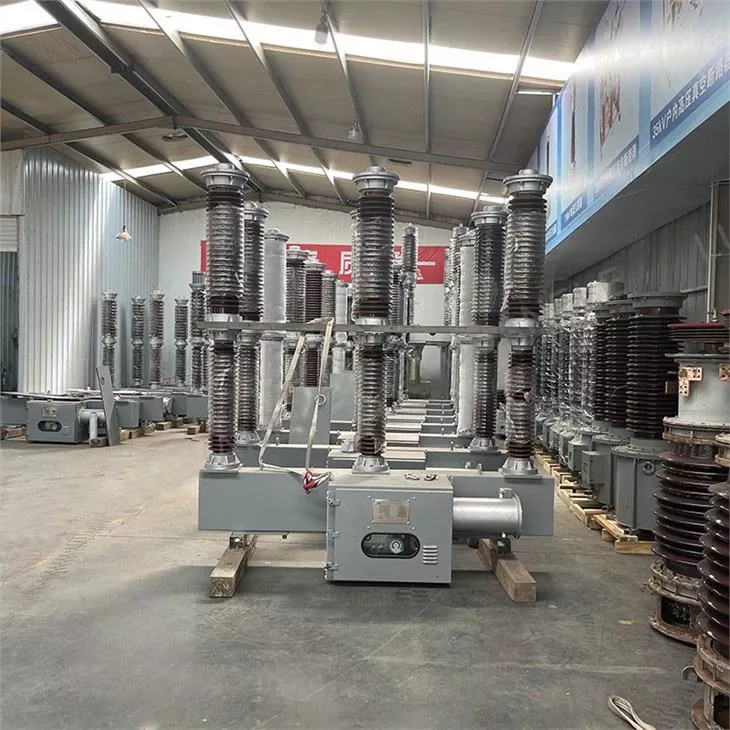

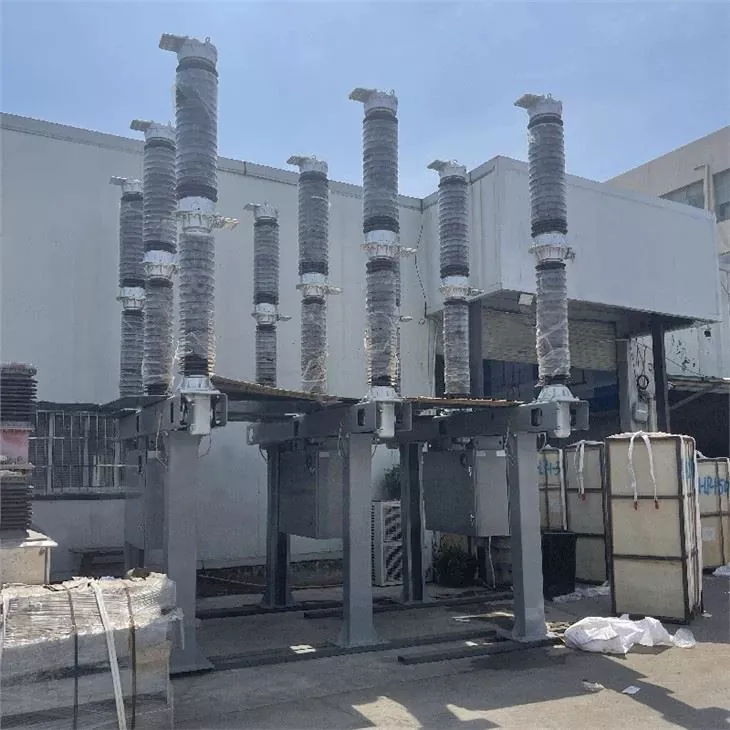

Produktens verkliga skott

Vanliga frågor

Artikel: 66kv 69kV SF6 -brytare

F1: Vad är den nominella spänningen för 66KV SF6 -brytaren?

A1: Den nominella spänningen för 66KV SF6-brytaren är 66 kV, lämplig för högspänningskraftssystem.

F2: Vilken gas används i brytaren och varför?

A2: SF6-gas (svavelhexafluorid) används eftersom den har utmärkta bågsläckande och isolerande egenskaper. Det säkerställer effektiv prestanda och tillförlitlighet i högspänningsapplikationer.

F3: Kan brytaren fungera under extrema miljöförhållanden?

A3: Ja, brytaren är utformad för att arbeta i hårda miljöer med temperaturer mellan -30 ° C och +40 ° C, höjder upp till 2000 m och seismisk intensitet upp till 8 grader. För höjder över 2000m krävs särskilda justeringar av isoleringsnivån.

F4: Hur ofta behöver SF6 -brytaren underhåll?

A4: På grund av dess enkla struktur och förseglade design kräver brytaren minimalt underhåll. Regelbundna inspektioner av gastryck, elektriska komponenter och mekaniska delar rekommenderas.
