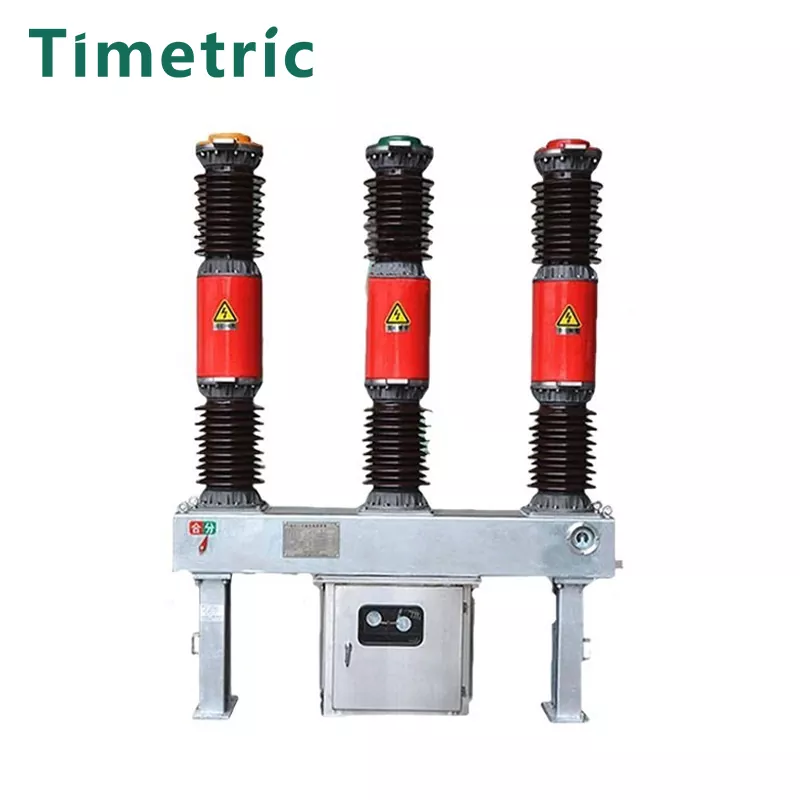

40,5 kV 33kV 36kV SF6 -krets

Artikel: 40,5kv 33kv 36kV SF6 -brytare

40,5 kV, 33kV och 36KV SF6-brytaren är utformad för trefas AC 50Hz, 35kV kraftöverförings- och distributionssystem. Den fungerar som en kontroll- och skyddsanordning och kan också användas som en bindningsbrytare eller för att byta kondensatorbanker.

Egenskaper för SF6 -gas:

Densitet: SF6 -gas är 5,135 gånger tyngre än luft.

Kokpunkt: -60 ° C vid atmosfärstryck.

Kemisk stabilitet: Under 150 ° C förblir SF6 kemiskt inert och reagerar inte med metaller, plast eller annat material i brytaren.

Bågnedbrytning: När SF6 är sönderdelad under den höga temperaturen för en båge, syntetiseras Sythesyte snabbt efter bågeutrotning, utan kolhalt och ingen risk för oxidation på grund av luftkontakt.

Dielektrisk styrka:

Vid 1 atm har SF6 2-3 gånger luftens dielektriska styrka.

Vid 3 atm kan dess dielektriska styrka möta eller överskrida den för traditionella isolerande oljor.

Avbrottsprestanda: SF6 har exceptionell avbrottskapacitet, 100 gånger luften i en grundläggande öppen kammare. När bågströmmen närmar sig noll, hjälper en högtemperaturkärna i bågkolonnen-inställd av ett icke-ledande skikt-den dielektriska styrkan hos båggapet snabbt efter att strömmen passerar noll.

Modellbeskrivning

Huvudtekniska parametrar

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: 40,5kv 33kv 36kV SF6 -brytare

Installation och driftsförhållanden

Installationsmetod: sidmonterad, medelmonterad

Omgivande lufttemperatur:

Hög: + 40 ° 100

Låg: -30 ° 100

Höjd: ≤2000 m (för höjder över 2000 m, öka den nominella isoleringsnivån i enlighet därmed)

Vindtryck: ≤700 PA (motsvarande vindhastighet på 34 m/s)

Seismisk intensitet: upp till 8 grader

Kontamineringsnivå: Klass I

Maximal daglig temperaturvariation: ≤25 ° C

Möjliga orsaker till elektrisk kretsfel

Artikel: 40,5kv 33kv 36kV SF6 -brytare

Otillräcklig isolering: Försämring eller förorening av isoleringsmaterial kan leda till nedbrytningar.

Fuktinträngning: Inträde av fukt i SF6 -gaskammaren kan minska den dielektriska styrkan och leda till fel.

Gasläckage: Läckage av SF6 -gas kan minska isoleringen och avbryta kapaciteten.

Mekaniska fel: slitna eller skadade rörliga delar, såsom mekanismer i brytaren, kan försämra driften.

Kontakterosion: Ofta kan du orsaka erosion av kontaktpunkter, vilket minskar brytarens effektivitet.

Överbelastning: Överdriven strömflöde utöver den nominella kapaciteten kan leda till överhettning och skada.

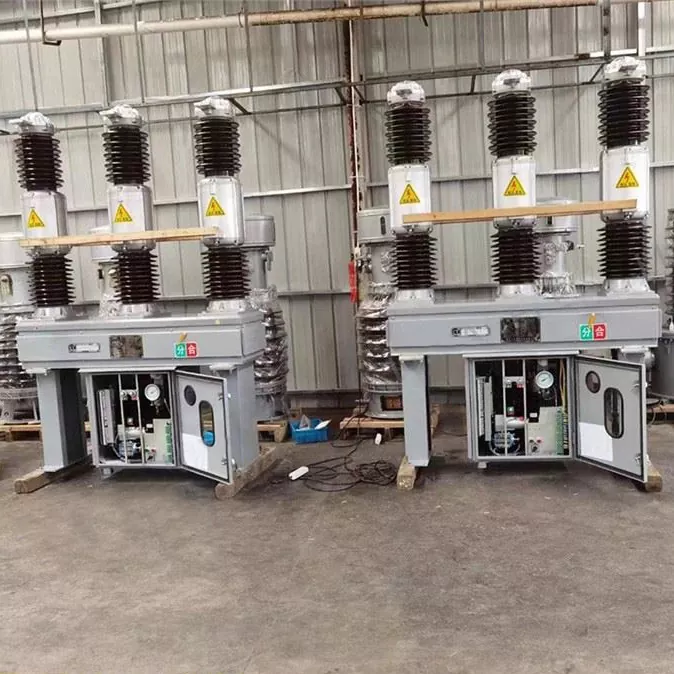

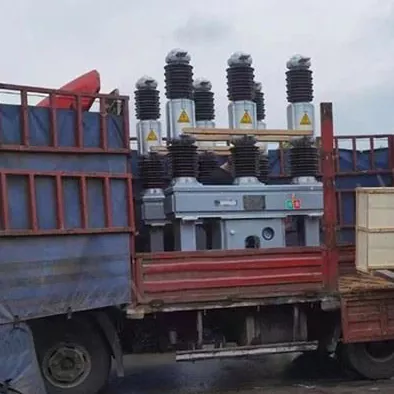

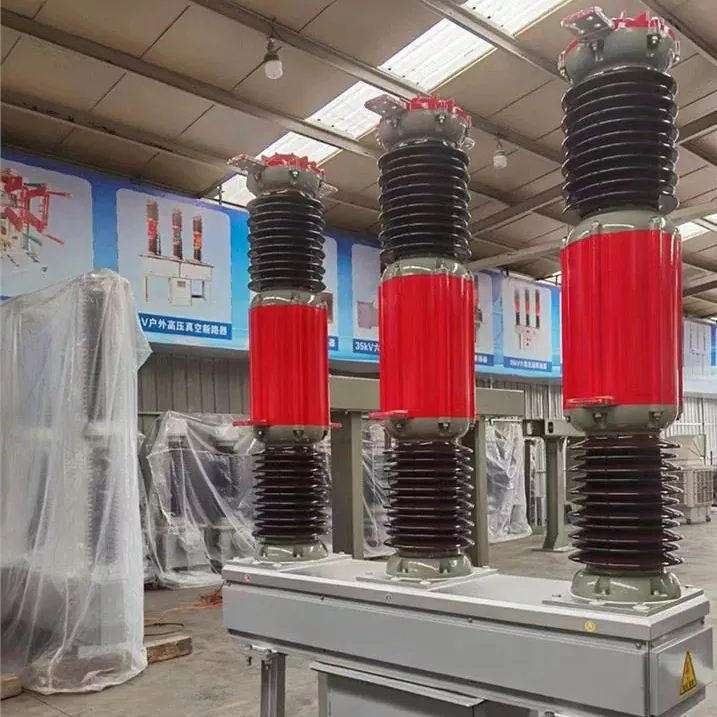

Produktens verkliga skott

Vanliga frågor

F1: Vad är SF6 -brytarens huvudfunktion?
A1: Det används för att kontrollera och skydda kraftöverförings- och distributionssystem, och kan också användas som en slipsbrytare eller för att byta kondensatorbanker.

F2: Vilken gas används i brytaren och varför?
A2: SF6-gas används för sina utmärkta båge-utsläppande och isoleringsegenskaper. Den har hög dielektrisk styrka och reagerar inte med andra material som vanligtvis används i brytare.

F3: Hur jämför SF6 med luft när det gäller isolering?
A3: SF6 har en dielektrisk styrka 2-3 gånger högre än luft vid 1 atm och kan överstiga den för att isolera olja vid högre tryck.

F4: Vilka är miljöförhållandena för korrekt drift?
A4: Den omgivningstemperaturen ska vara mellan +40 ° C och -30 ° C, höjden bör vara ≤2000 m (högre höjd kräver ökad isolering), vindtrycket bör inte överstiga 700Pa och föroreningsnivån bör vara klass I.
