33kV MV HV Medium högspänningselektrisk switchgear

Timetric Electric 33kV MV HV Medium Högspänning Elektrisk Switchar Armored Avtagbar AC Metal-innesluten Switchgear (nedan kallad SwitchGear) är en trefas AC 50Hz, nominell spänning 30kV ~ 40,5 kV inomhus komplett effektfördelning. Det används för att ta emot och distribuera elektrisk energi i kraftverk, transformatorstationer och industri- och gruvföretag och spelar funktionerna för att kontrollera, skydda och upptäcka kretsar. Det kan också användas på platser med ofta operationer. Dess egenskaper inkluderar all-metallmodulär monteringsstruktur, tillverkad av importerad antikorrosion aluminium-zinkplatta, hög precision, lätt vikt och god styrka; bred anpassningsbarhet, stark utbytbarhet och vagnen är utrustad med arbetsläge och testposition, vilket är säkert och pålitligt; Kabelrummet är utrustat med jordningsomkopplare, överspänningsskyddsenhet etc. som uppfyller kraven "fem skydd" och är utrustad med en tryckavlastningskanal för att säkerställa säker drift.

1. Modulär monteringsstruktur för all-metall, skåpskroppen är tillverkad av importerad aluminium-zinkplatta med stark korrosionsbeständighet, ingen ytbehandling krävs, den bearbetas av CNC-högprecisionsutrustning och använder avancerad multipelteknik. Anslutningen är ansluten till nutter och högstyrka bultar, som är hög precision, lätt vikt och god styrka.

2. Bred anpassningsbarhet och stark utbytbarhet. Vagnen är utrustad med arbetsläge och testposition, och varje position har positionerings- och displayenheter, som är säkra och pålitliga.

3. Kabelrummet är utrustat med jordningsomkopplare, överspänningsskyddsenhet, etc. Det uppfyller helt "fem skydd" -kraven. Varje rum är utrustat med en tryckavlastningskanal för att säkerställa operatörens personliga säkerhet.

Huvudtekniska parametrar

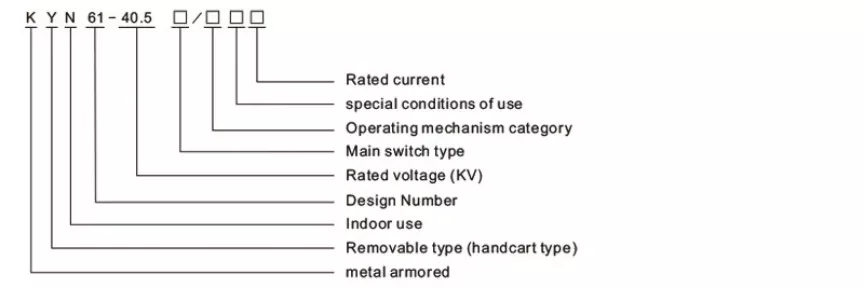

Modellbeskrivning

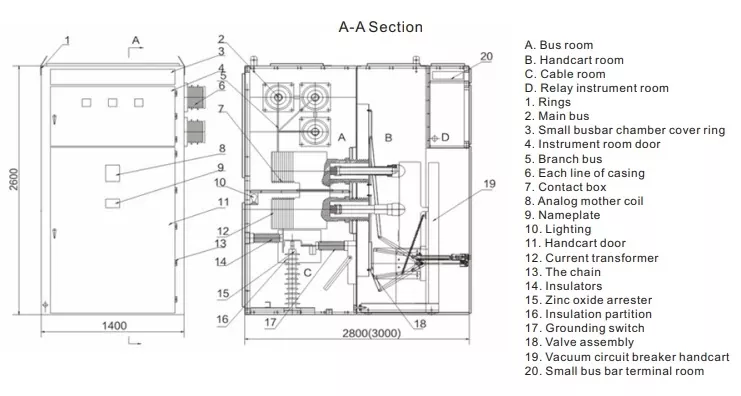

Struktur och monteringsdimensioner

Arbetsmiljö ：

Timetric Electric 33kV MV HV Medium Högspänning Elektrisk switchgear Användningsmiljö ：

1. Den övre gränsen för omgivande lufttemperatur: +40 ℃, den nedre gränsen: -10 ℃, den dagliga medeltemperaturen överstiger inte 35 ℃;

2. Höjden överstiger inte 1000 m;

3. Den dagliga genomsnittliga relativa fuktigheten är inte mer än 95%, och det månatliga genomsnittet är inte mer än 90%;

4. Jordbävningsintensiteten överstiger inte 8 nivåer;

5. Det dagliga genomsnittliga vattenånga trycket överstiger inte 2,2 kPa och det månatliga genomsnittet överstiger inte 1,8 kPa;

6. Det finns ingen brand, explosionsrisk, allvarlig förorening, kemisk korrosion och allvarlig vibration.

7. Särskilda arbetsförhållanden, när de används under de normala miljöförhållandena som överstiger de angivna förhållandena, ska förhandlas av användaren och tillverkaren.

Fördelar och funktioner i Switchgear

33kV MV HV Medium Högspänning Elektrisk switchgear inkluderar följande aspekter:

1. Metall rustning, monterad struktur, flera kombinationsscheman.
2. Skåpet är tillverkat av aluminium-zinkplatta, bearbetad av CNC-utrustning och laserskärningsutrustning, med avancerad multipel vikningsteknik, kopplad till nötter och höghållfast bultar, med hög precision, korrosionsbeständighet, lätt vikt, hög styrka och stark delar mångsidighet.
3. Det kan vara utrustat med en mängd olika vakuumbrytare och SF6-brytare, med bred praktik, hög tillförlitlighet och underhållsfria året runt.
4. Vagnen har tre positioner: att arbeta, testa och koppla bort. Varje position har en positionerings- och displayenhet, som är säker och pålitlig.
5. Alla typer av vagnar är konfigurerade på ett modulärt sätt för att säkerställa att samma specifikationsvagnar kan utbytas fritt.
6. Sammanhängande mellan huvudomkopplaren, vagnen och switchskåpets dörr antar tvingad mekanisk låsning för att möta funktionen "Five Protection".
7. Alla operationer kan utföras med skåpsdörren stängd.
8. Kabelrummet har gott om utrymme och kan ansluta flera kablar.
9. Snabbmorningsomkopplaren används för jordning och slingkörning.
10. Skalskyddsnivån är IP3X och skyddsnivån är IP2X när vagnens rumsdörr är öppen.
11. Varje högspänningsrum har en oberoende tryckavlastningskanal för att säkerställa personlig säkerhet.
12. Följ GB3906, IEC298 och andra standarder.

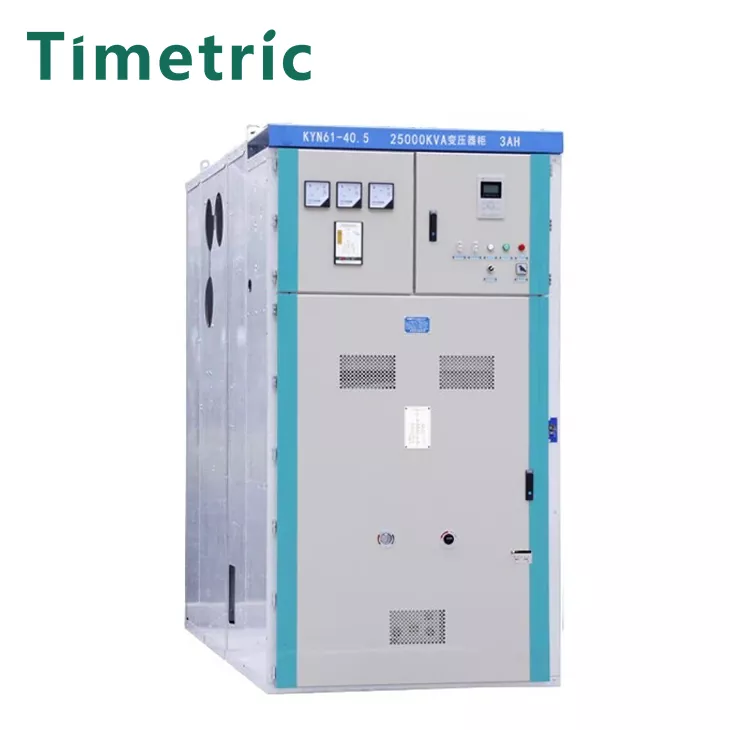

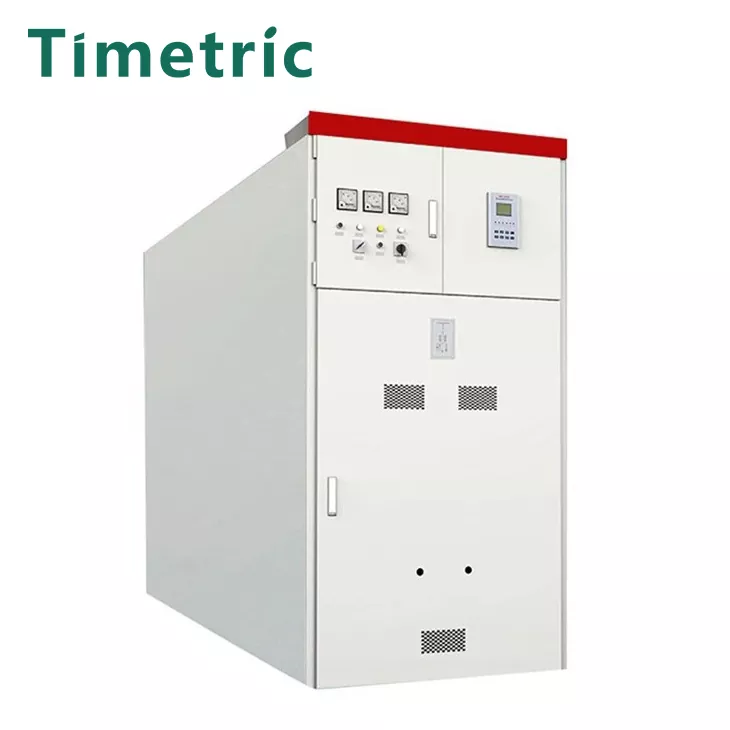

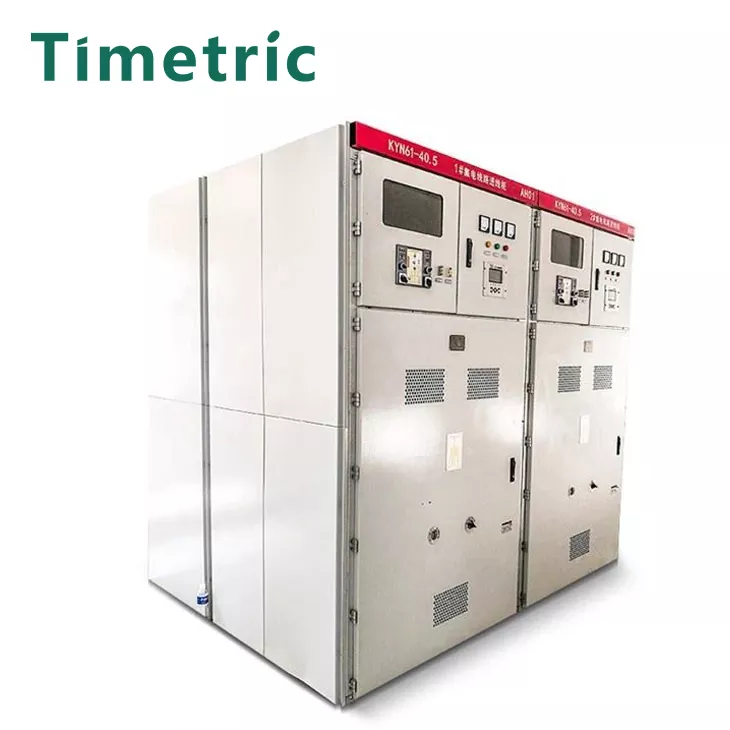

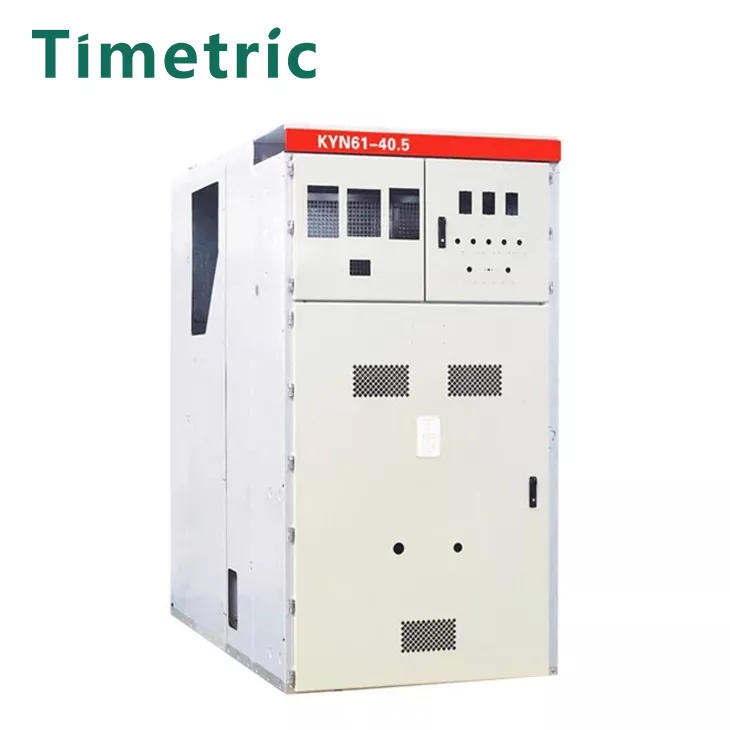

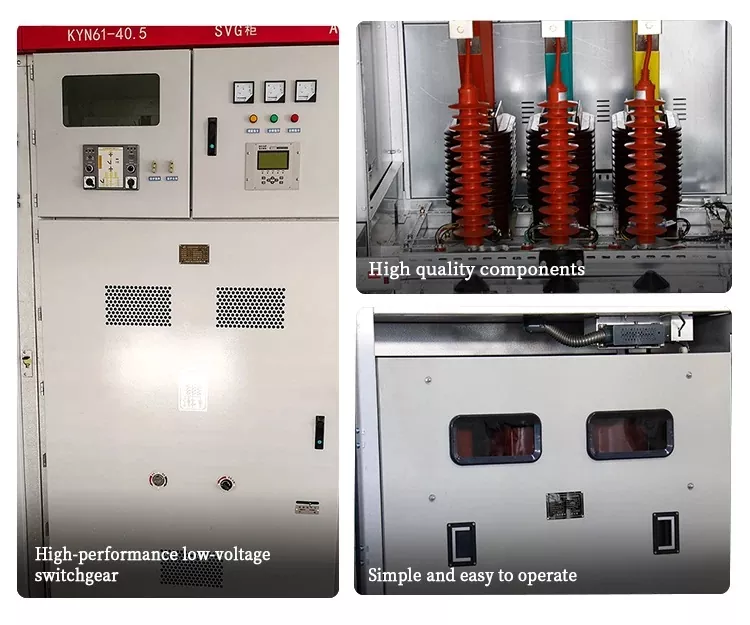

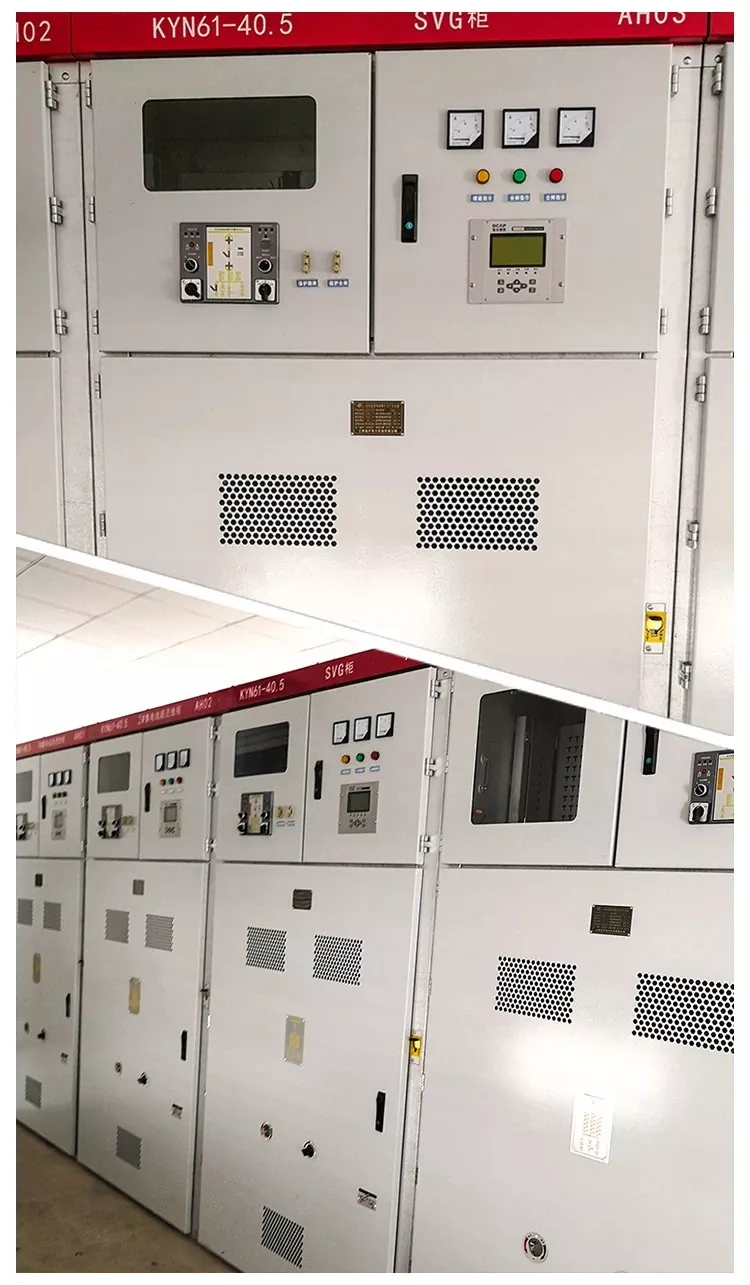

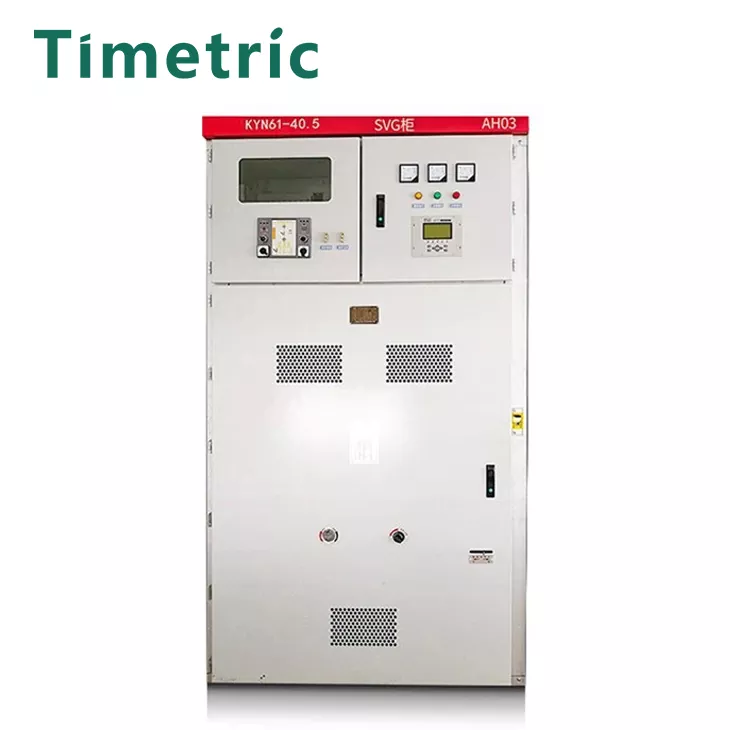

Produktens verkliga skott

Vanliga frågor

Kan ditt företag anpassa produkter enligt mina krav?

Ja, vi kan anpassa produkter enligt kundkraven. Generellt sett behöver kunderna bara tillhandahålla: kretslayout, spänning, ström, etc.

Vad är din snabbaste leveranstid?
Normalt accepterar vi kundförfrågningar. När Switch Cabinet Technical Parameters är anslutna tar det 1-2 dagar att utfärda en prislista och kommunicera med kunder om produktions- och leveranstiden baserat på den faktiska situationen.

Hur är din service efter försäljning?

Vi stöder 1 års garanti. Det normala citatet inkluderar inte tjänst på plats efter försäljning. Gratis online -kommunikation och vägledning finns tillgängliga.
