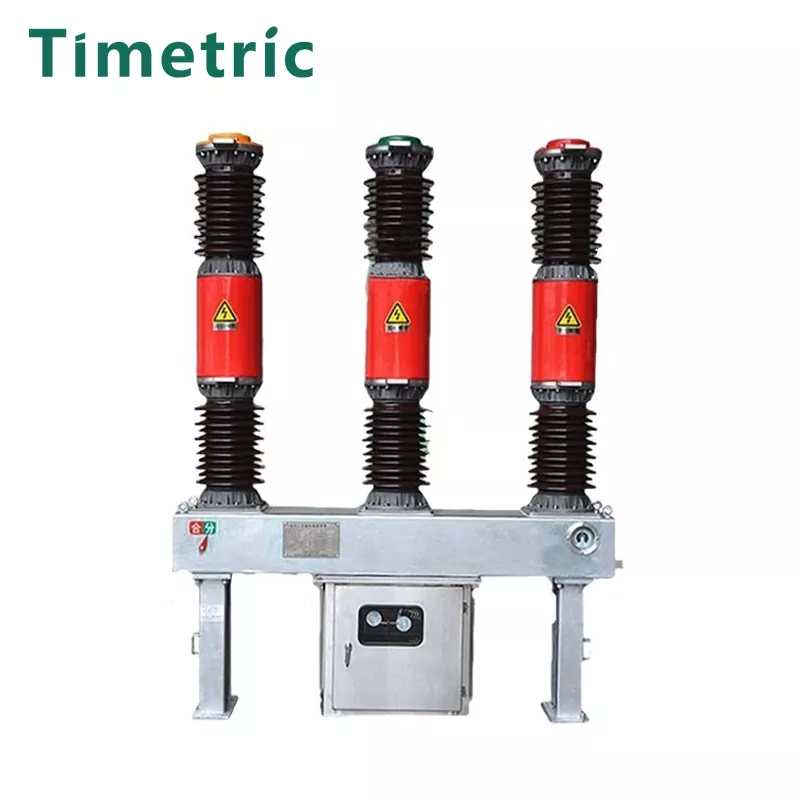

33 kV SF6 -brytare

Artikel: 33 kV SF6 -brytare

33kv / 36kV SF6 -brytaren erbjuder utmärkta öppningsprestanda med en trycksatt gasavbrott, säkerställningsbåge Burning Time and Long Electrical Lifespan.

Viktiga egenskaper:

Porslinskolumnstruktur:

1. Har en diskret trefasdesign.

2. Inkluderar en tryckkammare för trycksintrycket för varje fas.

3. De tre faserna är sammankopplade via kopparrör för enhetlig gasfördelning.

Huvudkomponenter:

1. Pelar Porslinvas.

2. Aktuell transformator.

3. Interrupter.

4. Adsorber.

5. Transmission Box.

6. Anslutningsstång.

7. Bottenram.

8. Fjäderstyrd mekanism.

Modellbeskrivning

Huvudtekniska parametrar

Struktur och monteringsdimensioner

Arbetsmiljö ：

Artikel: 33 kV SF6 -brytare

33kv / 36kV SF6 -brytaren är utformad för att fungera effektivt under följande miljöförhållanden:

Installationsmetod:

Sidmonterade eller medelmonterade.

Omgivningstemperatur:

Övre gräns: +40 ° C

Lägre gräns: -30 ° C

Höjd över havet:

Lämplig för höjder ≤2000 m.

För höjder över 2000m måste den nominella isoleringsnivån justeras i enlighet därmed.

Vindtrycket:

Inte överstiger 700Pa (motsvarande en vindhastighet på 34 m/s).

Seismisk motstånd:

Utformad för att motstå jordbävningar av intensitet upp till8 grader.

Föroreningsnivå:

Lämplig forclass I föroreningsnivåer.

Daglig temperaturskillnad:

Maximal variation bör inte överstiga25 ° C.

Möjliga orsaker till elektrisk kretsfel

Artikel: 33 kV SF6 -brytare

SF6 -gasutarmning eller förorening

Lågt SF6 -tryck: Om SF6 -gastrycket sjunker under den erforderliga nivån kan det äventyra den dielektriska styrkan och avbrottskapaciteten hos brytaren.

Fuktföroreningar: Närvaron av fukt i SF6 kan försämra dess isolerande egenskaper och leda till bågspårning eller till och med intern nedbrytning.

Gasläckage: Läckor i avbrottet eller tätningarna kan leda till förlust av gastrycket, vilket leder till fel i kretsavbrott.

Mekaniska misslyckanden

Vårmekanismfel: Om fjädermekanismen som används för att använda brytaren misslyckas, kan det förhindra att brytaren öppnas eller stängs ordentligt.

Slitna eller skadade kontakter: Med tiden kan avbrottskontakterna slitna, vilket leder till dålig prestanda eller misslyckande med att öppna kretsen under belastning.

Felaktig transmissionsmekanism: Problem i transmissionslådan eller anslutningsstänger kan hindra brytarens drift, vilket leder till fel.

Elektriska problem

Arcing: Olycklig bågsläckning på grund av dåligt SF6 -gastryck eller förorening kan orsaka långvarig båge, vilket kan skada kontakterna och avbryta kammaren.

Kortslutning eller överbelastning: Överbelastning eller externa fel (t.ex. kortslutningar) kan resultera i att brytaren misslyckas med att resa eller orsaka överdriven värme och skador på internerna.

Felaktigt trippning: Fel i trippspolen, reläer eller skyddskretsar kan förhindra att brytaren upptäcker fel eller svarar korrekt.

Miljöfaktorer

Temperaturekstrem: Överdriven värme eller kallt utanför det angivna driftsområdet kan påverka brytarens prestanda, särskilt gastrycket och mekaniska komponenter.

Seismiska vibrationer: Överdrivna vibrationer från jordbävningar i närheten kan störa brytarens operation, särskilt om strukturen inte är korrekt monterad eller säkrad.

Förorenande uppbyggnad: Damm, smuts och andra miljöföroreningar kan ackumuleras, vilket påverkar de isolerande egenskaperna och den mekaniska funktionaliteten hos brytaren.

Felaktigt underhåll eller drift

Brist på regelbundet underhåll: Underlåtenhet att utföra rutinmässiga inspektioner, gastryckkontroller och mekanisk testning kan leda till oupptäckt slitage eller fel.

Mänskligt fel: Felaktig installation, inställning av justeringar eller operativa misstag kan leda till felaktig funktion.

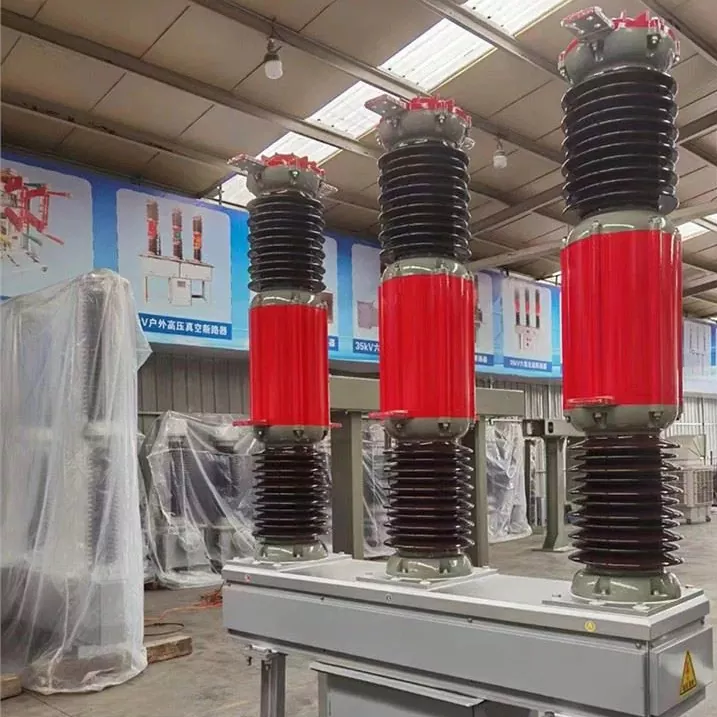

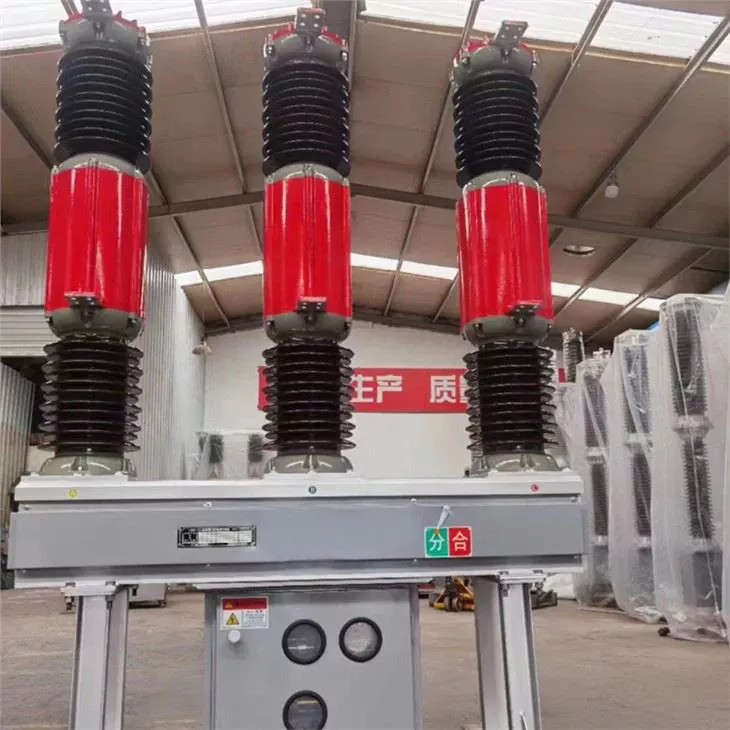

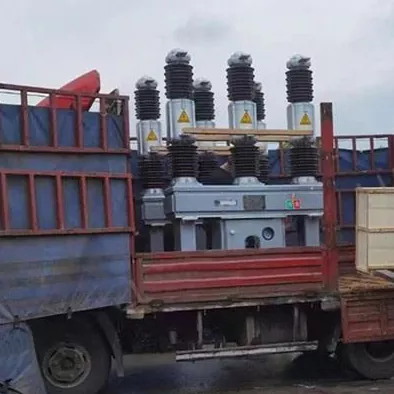

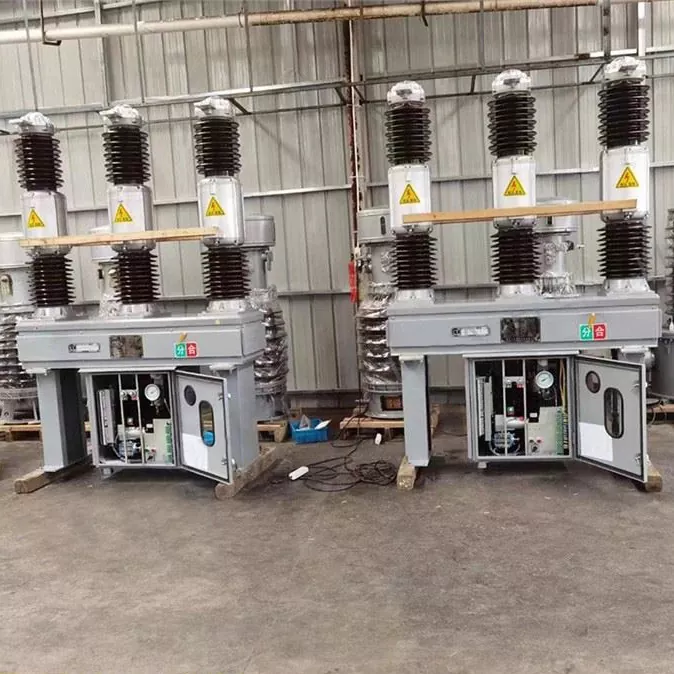

Produktens verkliga skott

Vanliga frågor

F1: Vad är driftsprincipen för en 33kv / 36kV SF6 -brytare?
A1: 33kV / 36kV SF6 -brytaren använder svavelhexafluorid (SF6) gas som det avbrutna mediet. SF6-gasen ger utmärkta dielektriska egenskaper och bågkylningskapacitet. När ett fel uppstår öppnas brytaren och gasen trycks in för att släcka bågen, vilket säkerställer effektiv drift och skydd av det elektriska systemet.

F2: Vad är den nominella spänningen för 33kv / 36KV SF6 -brytaren?
A2: Den nominella spänningen för 33kv / 36kV SF6 -brytaren är vanligtvis 33kV eller 36kV, konstruerad för användning i medelspänningskraftsystem.

F3: Hur bidrar SF6 -gas till brytarens prestanda?
A3: SF6-gas har överlägsen dielektrisk styrka, som är 2-3 gånger luften. Den har också utmärkta båge-utvidgningsegenskaper, vilket hjälper till att släcka bågen snabbt när brytaren öppnas. Detta möjliggör mer pålitligt och effektivt skydd av elektriska system under felförhållanden.

F4: Vilket underhåll krävs för 33kv / 36KV SF6 -brytaren?
A4: 33kv / 36kV SF6 -brytaren kräver regelbundet underhåll för att säkerställa dess fortsatta funktionalitet. Viktiga uppgifter inkluderar:

· Övervaka SF6 -gastrycket och säkerställa inga läckor.

· Kontrollera den mekaniska driften av fjädermekanismen.

· Inspektera avbrottskontakterna för slitage.

· Rengöring och kontroll av de yttre delarna för att säkerställa att det inte finns några miljöföroreningar som påverkar prestanda.
