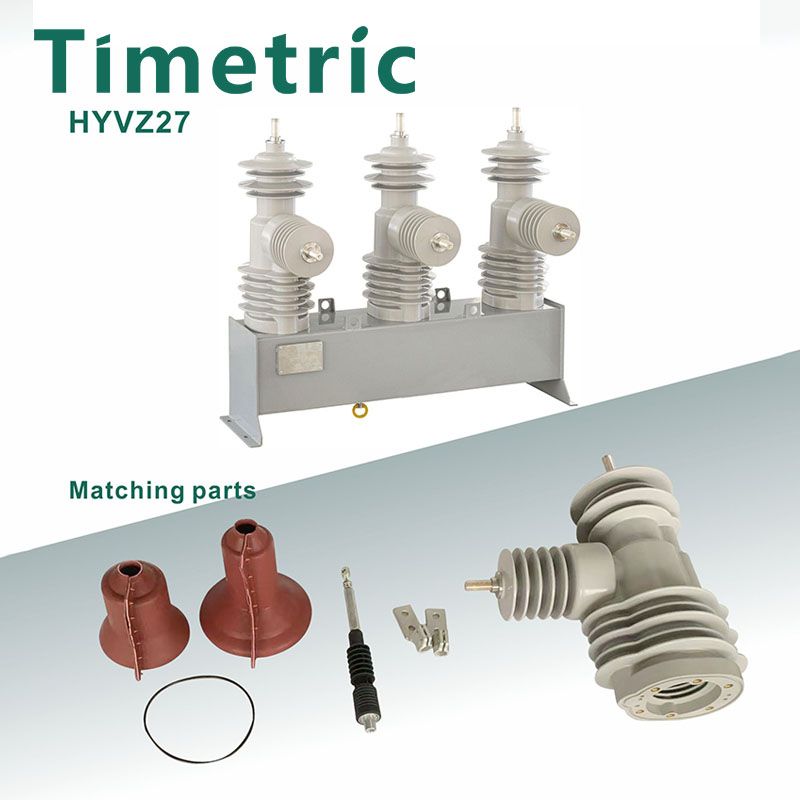

15,5kV 27kV 38kV Utomhus automatisk återstängning

Packning och transport

Återförslutningen är förpackad i standard exportträfodral tillsammans med styrenhet och komponenter, som anslutningskabel och plintkontakt, etc. Valfria tillbehör som extra spänningstransformator och monteringsfäste etc. transporteras i separat väska. Den fabriksmonterade återförslutningen vrids i läge "Kontakt ÖPPEN" för att packas.

Dokument som tillhandahålls med återförslutaren under avsändning: Instruktionsmanual, rutintestcertifikat, ritningar, packlista och andra dokument som överenskommits i avtal med Timetric.

Återförslutningen ska endast transporteras i packat skick. När du lyfter trälådan måste följande försiktighetsåtgärder vidtas: Se till att förpackningslådor inte placeras på våta ytor/vattendränkta områden; Återförslutare ska lyftas med en lyftanordning utrustad med gafflar eller slingar. Om kran används ska lyftselar användas. Enheterna får inte rullas eller tappas. Varje återförslutning monteras och testas på fabrik. Före leverans inspekteras utrustningen noggrant för att säkerställa en kvalitetsprodukt fri från defekter. Om skada upptäcks, vänligen kontakta oss.

Lagring

Återförslutaren med komplett förpackning ska alltid förvaras inomhus för att skydda mot direkt solljus, regn eller snö. Återförslutningen bör förvaras i sina originaltransportenheter, där de är väl skyddade från skador.

Återförslutare kan lagras i upp till 3 månader från leveransdatum från fabrik. För längre förvaring måste förpackningen tas bort och återförslutaren förvaras under erforderliga miljöförhållanden enligt nedan:

- Läcksäkert tak

- Fast, platt mark

- Relativ luftfuktighet mindre än 50 %

- Temperatur 20℃（+10℃）

- Värmeelementen ska anslutas till elförsörjningen till

skydda styrutrustningen från korrosion eller frysskador. Strukturer kan förvaras utomhus med lämplig omsorg för att förhindra vattenansamling eller jordavlagring. Reservdelar ska förvaras inomhus i originalförpackningen.

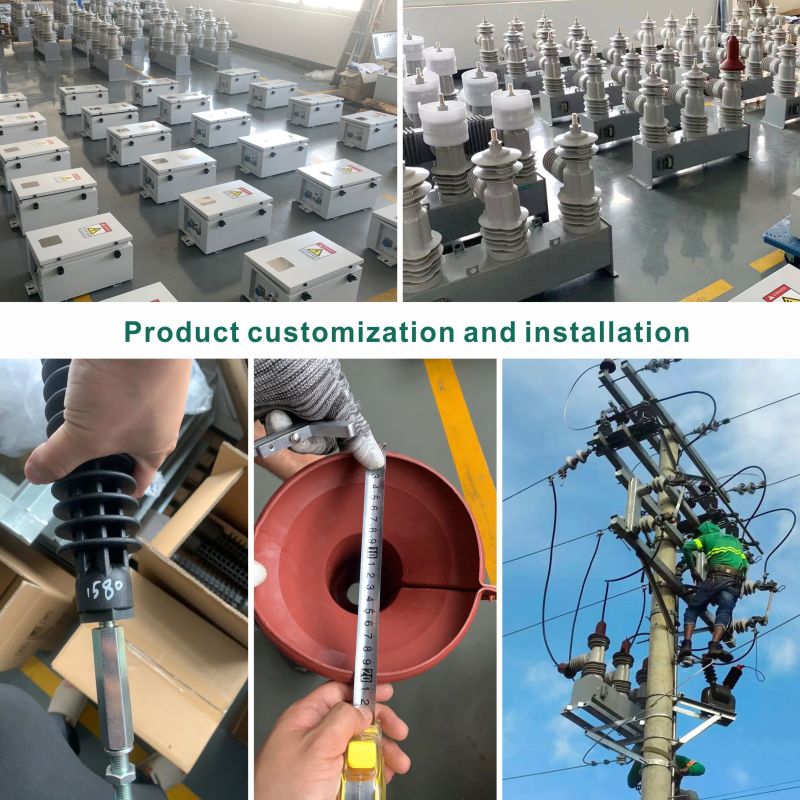

Installation

Återförslutningen är lämplig att monteras i en transformatorstationsram, dubbelpolig ram, enkelpolig ram eller i en skräddarsydd ram efter kundens behov. Oavsett vilken metod det är, bör återförslutningen vara ordentligt fastsatt. Följ ditt företags riktlinjer och olika koder för att ställa in höjden på återförslutaren, fästa ramen på stolpen eller basen och slutföra anslutningarna. Innan den lämnar fabriken testas varje enskild återförslutningsenhet som ett system i fabrik med en viss styrenhet. Därför matchas växelenheten och styrenheten i samma förpackning, och om du behöver byta ut växelenheten eller styrenheten, vänligen kontakta oss.

Alla monteringsramar och konstruktioner av metall måste vara gemensamt jordade till jordningsnätet på plats. För att de elektroniska komponenterna ska fungera bra är det viktigt att den totala impedansen för jordningsnätet på plats är mindre än en Ohm. Kontrollera alla jordanslutningar till den svetsade jordanslutningen inuti kontrollboxen för att säkerställa att alla är intakta och säkrade. Böj inte kabeln under en radie på 12 tum för att undvika skada på sig själv.

Tester före montering

Vakuumbrytartest

Det rekommenderas att utföra en spänningsmotståndstest på en minut på varje vakuumbrytare för att verifiera om det finns någon förlust av vakuum under transport eller hantering. Enligt allmän standard ska en vakuumbrytare med intakt vakuumtätning klara 80% av märkspänningen, som 40kV AC (80% av 50kV) för 15kV och 27kV, 56kV AC (80% av 70kV) för 38kV över öppen kontakter. Samma avbrytare med läckt vakuum (öppet för normal atmosfär) kommer att övertända vid gapet med en mycket lägre spänning. Om intern överslag inträffar, isolera faserna och testa varje fas för att identifiera den defekta avbrytaren. Ingen defekt stolpenhet får tas i bruk och innan du installerar återförslutningen, se till att alla stolpenheter är i gott skick.

Kontakta motståndstest

Stäng återförslutningen genom styrenheten och tillhörande anslutningskabel. Mät kontaktresistans med viss utrustning klassad som inte är mindre än 100A DC. Värdet på kontaktresistansen för varje fas bör vara under 50 mikroohm. Se till att kontakterna på mätsatsen endast är anslutna över den inkommande och utgående polen på polen.

Montering

Inspektioner före användning

Återförslutningen bör testas för mekanisk och elektrisk funktion innan den tas i bruk. Observera att återförslutaren transporteras i OPEN(OFF) status när den lämnar fabriken.

Jorda inte endera sidan av batteriet, och fäst inte heller jord till polerna på ställdonets manöverspolar. Detta kommer att resultera i permanent skada på enheten.

När återförslutaren är helt monterad med alla mekaniska och elektriska anslutningar utförda, utför följande obligatoriska inspektioner innan återförslutaren strömförsörjs på huvudledningarna:

1. Se till att återförslutaren är ordentligt i nivå och säkert förankrad.

2. Kontrollera att all hårdvara är tät för att undvika eventuella utelämnanden.

3. Kontrollera att alla tråd- och kabelanslutningar är i perfekt humör.

4. Se till att både brytarenheten och styrenheten är jordade enligt nämnts.

Drift

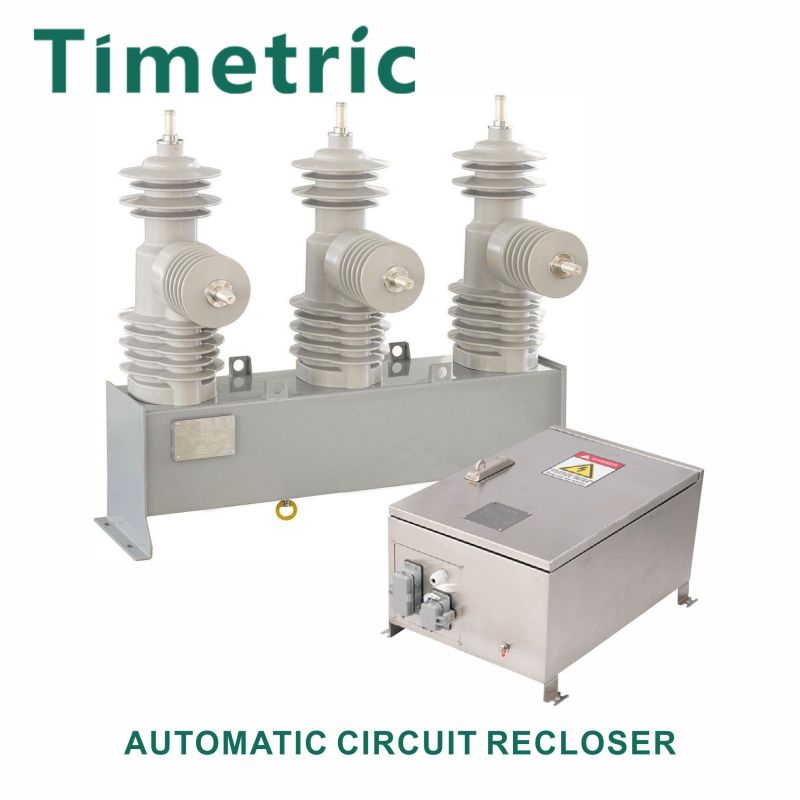

1 Översikt över Recloser

Den fjärrstyrda och övervakade återförslutaren:

• Tre vakuumbrytare drivs av ett enda magnetiskt ställdon för både öppning och stängning.

• Ställdonet och tillhörande mekanism är inneslutna i en rostfri tank och lock, som båda är pulverlackerade för utomhusbruk.

• De hydrofoba cykloalifatiska epoxihartsgjutenheterna är bultade fast i locket.

• En yttre pekare, väl synlig på tanken, indikerar återförslutningens status ÖPPEN/STÄNGD.

• Återstängarens drift sker via magnetiskt lågspänningsställdon som aktiveras genom att stänga och öppna kondensatorer inrymda i styrenheten som i sin tur laddas av strömförsörjningen ombord. Två 12V 7Ah förseglade blybatterier utgör reservströmförsörjningssystemet för att ge en systemspänning på 24V

Funktioner hos Recloser

▶ Robust inkapsling av vakuumbrytare

Genom att använda helformad teknologi är avbrytarna inkapslade med premium hydrofobt epoxiharts i hög tjocklek, vilket säkerställer den enastående dielektriska egenskapen.

▶ Linjespänningsavkänning

Återstängaren känner av linjespänningen på de nedre terminalerna, vilket möjliggör spänningsmätning, effektmätning, riktningsblockering och olika skyddsprotokoll.

▶ Strömmätning

Varje fas har en strömtransformator (CT) inkapslad på den utgående sidan. Detta möjliggör strömmätning på dessa faser.

▶ Manuell utlösning och spärrfunktion

Återförslutarens tank är utrustad med en manuell spak som kan manövreras från marknivå med en krokpinne som utför utlösning och låsning samtidigt. Denna mekaniskt manuella spak förhindrar elektronisk fjärrstängning och den manuella utlösningsringen i nedre läge kan endast återställas fysiskt.

Stora operationer för Recloser

Följande är beskrivningarna om större verksamheter för Recloser.

▶ Stängning

Återförslutningen kan endast stängas elektriskt. Med kontrollenheten i LOKALT läge, kan återförslutningen stängas från "I"-tryckknappen på frontpanelen. Om korrekt fjärranslutning upprättas, kan återförslutningen även stängas från fjärrstyrd SCADA via kommunikation, med styrenheten i FJÄRR-läge. Av säkerhetsskäl är återförslutningen inte tillåten att stängas manuellt och har inte någon separat möjlighet att stänga återförslutningen manuellt med någon krokpinne.

▶ Öppning

Återförslutningen kan öppnas mekaniskt såväl som elektriskt. När styrenheten är i LOKALT läge, kan återförslutningen öppnas från "O"-tryckknappen på frontpanelen. Om korrekt fjärranslutning har upprättats kan återförslutningen även öppnas från fjärransluten SCADA via kommunikation, med styrenheten i

FJÄRR-läge.

▶ Manuell (mekanisk) öppning

När vissa nödsituationer inträffar, är normal öppning av återförslutarens huvudkontakter inte möjlig med kontrollenheten, som dörren till kontrollboxen är låst eller elektrisk öppning avaktiverad, kan brytarenheten säkert öppnas mekaniskt på ett fysiskt sätt med en standardisolerad kroksticka från marknivå. Manuell öppning kan uppnås genom att snabbt och bestämt dra ner den manuella utlösningsspaken (gul ring) på botten av tanken. Detta kommer att mekaniskt öppna de tre polerna samtidigt. Recloser har en säker och säker manuell utlösningsmekanism.

När återförslutningen öppnas manuellt, förblir den manuella utlösningsspaken låst och blockerar all ytterligare stängningsoperation av återförslutningen (STÄNGD BLOCKAD). En sådan situation med manuell öppning av återförslutningen kan med största sannolikhet vara en nödsituation, det ska säkerställas att återförslutaren inte kan stängas tillbaka elektriskt om den öppnas manuellt av säkerhetsskäl.

För att säkerställa att återförslutningen förblir öppen, finns en bestämmelse inuti återförslutningen att inget elektriskt stängningskommando kan initieras från styrenheten lokalt eller på distans. Dessutom, för att garantera extra säkerhet, förblir återförslutningsbrytaren mekaniskt låst även om elektriskt kommando tvingas från styrenheten. Efter att nödsituationen upphört, för att återställa stängningsfunktionen, är det obligatoriskt att återställa den manuella utlösningsspaken fysiskt till dess normala läge. Använd krokstickan för att manuellt föra tillbaka spaken.

Underhåll

1 Översikt över underhåll

Återförslutningen kommer att vara nästan underhållsfri om den hanteras på rätt sätt. Driftsfrekvens och lokala miljöförhållanden är primära frågor för att göra upp underhållsschemat.

Till stor del beror säkerheten och framgångsrik funktion hos alla enheter eller system som är anslutna till återförslutningen på korrekt installation, idrifttagning, programmering och konfiguration av enheten.

För att ge lång och tillförlitlig service bör återförslutningen inspekteras med jämna mellanrum. Driftserfarenhet, miljöförhållanden, antalet operationer, storleken på avbruten ström och eventuella ovanliga serviceförhållanden bör beaktas vid utformningen av ett underhållsschema.

Underhållsarbetet får endast utföras av professionell personal som har utbildats för att känna till alla procedurer och föreskrifter.

Vid behov, kontakta Timetric för hjälp med service, underhåll och reparationsarbete.

2 Förberedelser före underhåll

1. Följ alla driftregler som nämnts i tidigare paragrafer.

2. Koppla bort strömförsörjningen från båda sidor av omkopplarenheten.

3. Se till att huvudkretsen är ordentligt jordad.

4. Se till att alla säkerhetsnormer följs i ditt land.

3 Rekommenderad inspektions- och underhållsplan

Nedan finns några föreslagna inspektioner och tester, och baserat på de resultat som erhållits under de periodiska inspektionerna kan användarna ställa in det optimala tidsintervallet för att utföra underhållsarbeten.

Visuella inspektioner:

● Renlighet av polklämmor

● Skador och täthet i anslutningar, som böjningar och brott

● Synlig korrosion eller skada på metalldelar och kablar

● Alla anslutningar av metalldelar, som muttrar, bultar, hårdvara etc

● Alla jordanslutningar

● Alla namnskyltar, märkskyltar, etiketter

● Alla trådanslutningar

Rekommenderat underhållsintervall för installationer i normal miljö är 18 månader, medan det i extrem miljö rekommenderas 12 månader.

Funktionstester:

● Batteriets allmänna skick och poler (6 månader i normal miljö, 6 månader i extrem miljö)

● Drift av kommunikationsmoduler (om tillämpligt) (6 månader i normal miljö, 6 månader i extrem miljö)

● Skyddstest med hjälp av sekundär injektionsutrustning, i samband med återförslutningsfunktionstest (4 år i normal miljö, 2 år i extrem miljö)

● Användning av manuell utlösningsspak (gul ring) (1 år i normal miljö, 1 år i extrem miljö)

● Batteribyte, baserat på frekvens och varaktighet av externa hjälpförsörjningsfel och omfattningen av batteriurladdning under sådana förhållanden. (3-5 år i normal miljö, 3-5 år i extrem miljö)

Tekniska detaljer

För användning under extrema förhållanden, som hög latitud, hög höjd, torriditet,

fukt, regn, frigiditet etc, kontakta oss för teknisk support.
